行程达1.7米!谁说大模具加工就不需要好的火花机

发布时间:2020-10-23
来源:
阅读量:4937

在DMC 2020模具展会上,牧野发布了一款大型火花机EDNC17,这是牧野为了满足汽车厂商进气格栅与保险杠一体化设计的趋势,在中国制造的一款大型精密火花机。


牧野EDNC17中国首发视频 ▼



近年来,以雷克萨斯、宝马、丰田为代表的汽车厂商产品外形越来越前卫,硕大的进气格栅与保险杠的一体化设计已然成为趋势。

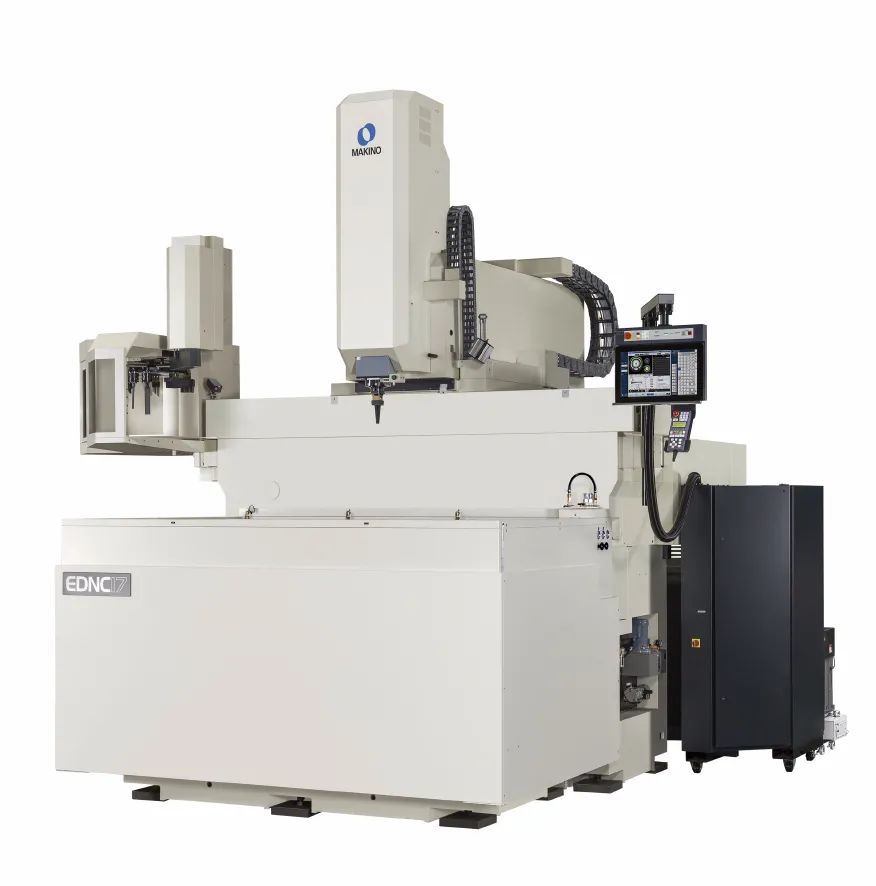

与此同时,SUV 、MPV车型的需求量持续增长,这些车型所涉及的模具尺寸也越来越大,传统机床的Y轴行程已经无法满足这类模具的加工要求。在此背景下,牧野研发了加长Y轴行程的大型数控电加工机床EDNC17,EDNC17是牧野中国制造的一款大型火花机,适用于格栅、车门内饰板和仪表盘模具。


一、规格尺寸


EDNC17的工作台尺寸2000 × 1350mm ,最大载重10吨,X轴行程为1700mm,Y轴行程经过加长达到了1150mm,能够完全覆盖进气格栅、车门等大型模具Z轴行程。800mm电极无需安装延长杆即可对高度较低的工件进行加工 。制作标准化的电极,有助于ATC的稳定运行 ,为自动化生产奠定基础。



二、机械结构


机械设计一直是牧野的绝活,X轴和Y轴滑枕的设计采用特殊的箱体式结构,减少了悬空的部分,不仅能稳定重心,而且在垂直方向具有极高的刚性。

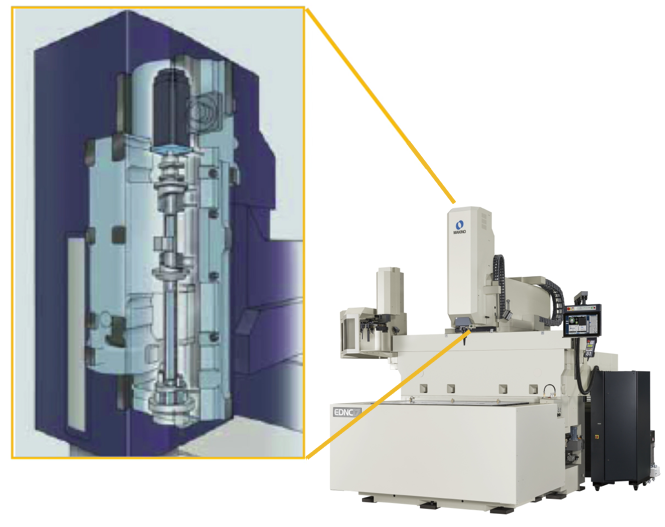

Z轴搭载了轴芯油冷器,有效抑制了滚珠丝杠的热伸长,即便是长时间加工,也不会产生过切的问题。




内部油箱采用集成式设计,与机床床身融为一体,无论外界温度如何变化,机床的精度都能保持在最佳状态。


三、机床配置

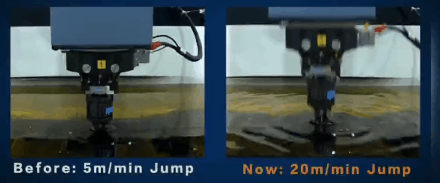

标配的HS Rib功能将Z轴方向的跳动速度由5m/min提升至20m/min,更快的跳动速度,意味着更好的排屑能力,能够大幅缩短加工时间。

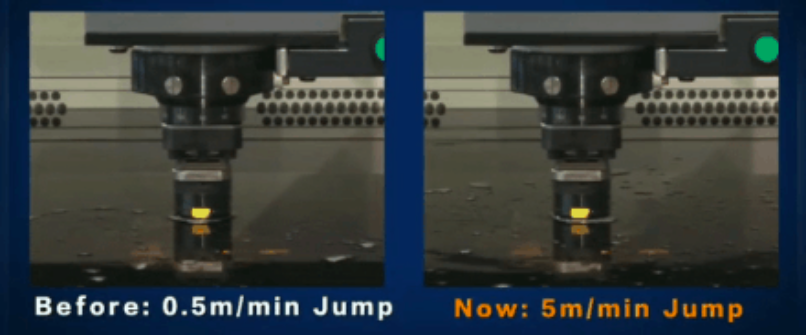

水平方向的跳动速度由0.5m/min 提升至 5m/min 。现在利用水平方向的高速跳动,使得侧边筋位加工的效率得以大幅度提升。


屏幕快照 2020-10-23 上午10.19.56.png


另外,牧野EDNC17配置的全新ES200A电源,将H.E.A.T.高能应用技术发挥到极致,将大型模具的筋位加工的效率提升至更高水平层次。
