牧野发布独立规格的刀具测量装置procam

发布时间:2020-11-02
来源:
阅读量:2320

随着加工中心的广泛使用,许多客户也开始使用刀具测量装置。它不仅可以检测刀具的磨损情况,而且可实现自动补偿(通过修改刀补值实现),极大的提高了加工效率和精度。

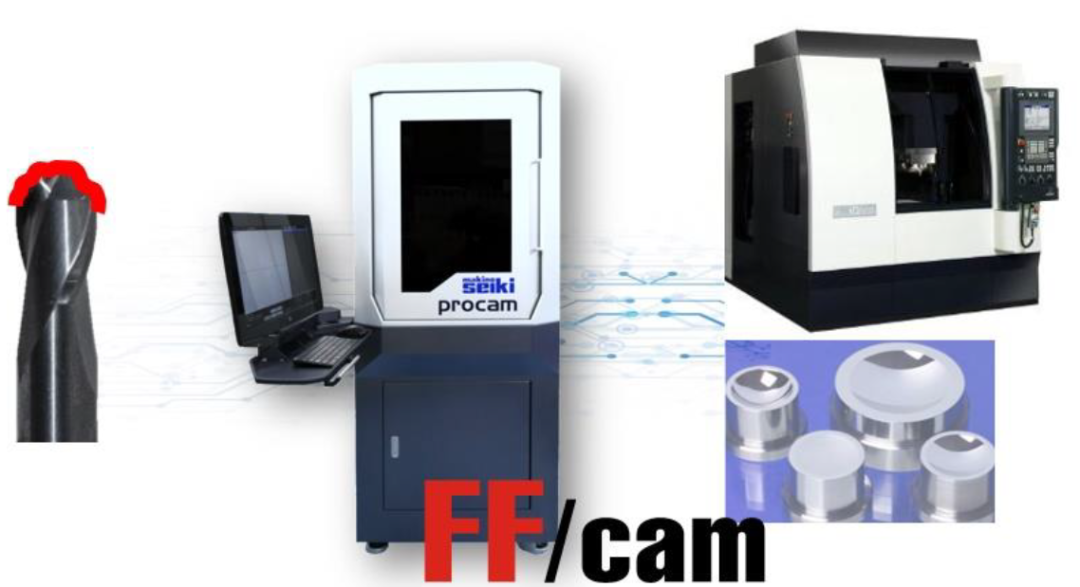

前不久在上海举办的DMC展会上,牧野机床隆重的首发了一款独立规格的刀具测量装置--procam ,这款中国首发的刀具测量装置通过简单的操作可实现铣刀系列和钻头的高精度测量。


该机型生产于日本牧野精机,2018 年11月日本JIMTOF展首次面世,与牧野精机的微小径机型SS7配套使用,可对微小径刀具的尺寸及精度测量。

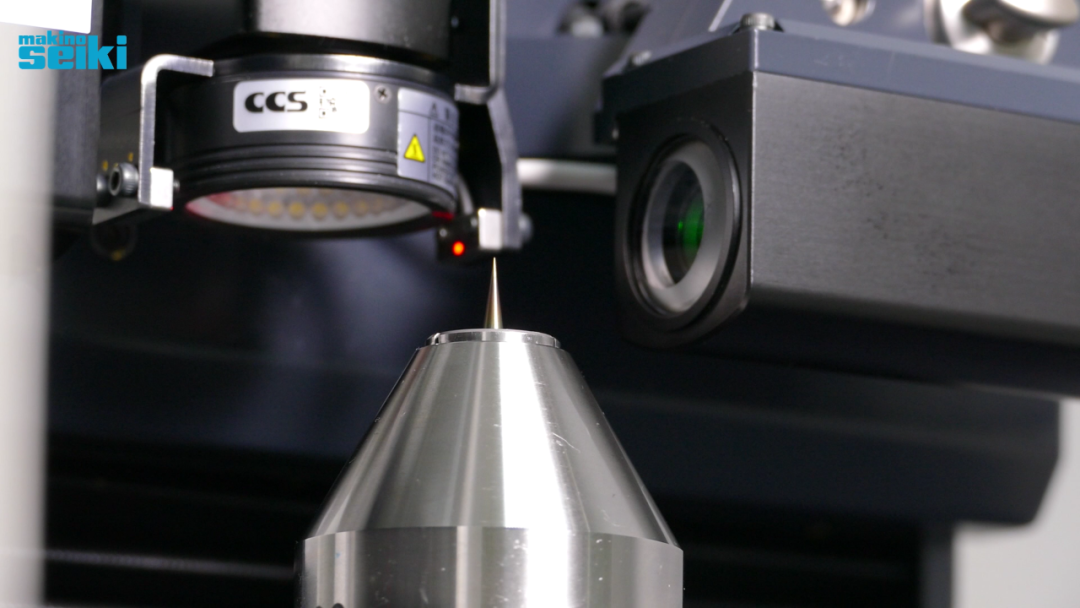

procam采用的是高性能的CMOS摄像和最新的图像处理技术,不仅适用于测量极小直径的刀具,也可实现中径刀具的测量。CCD 摄像机是可更换的类型,可根据目标刀具尺寸选择相机:


2 倍( 测量直径 Φ 0.05~Φ 3mm)

1 倍 (测量直径Φ 0.3~Φ 6mm)

0. 5 倍 (测量直径Φ 1 ~Φ 12mm)




其测量方式有以下两种:

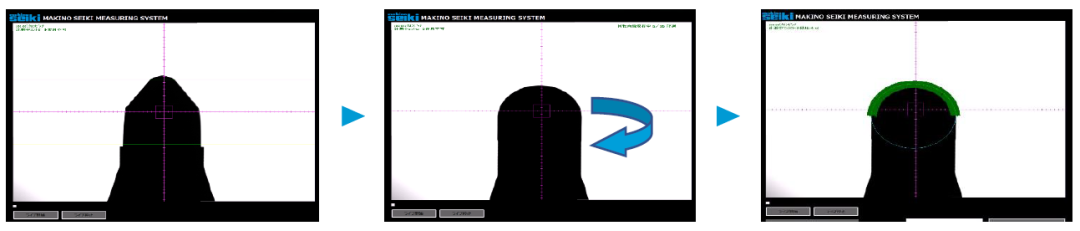

1、投影方式测量刀具


读取工件旋转时投影图像的轮廓并进行测量。



球头铣刀球头R精度测量案例

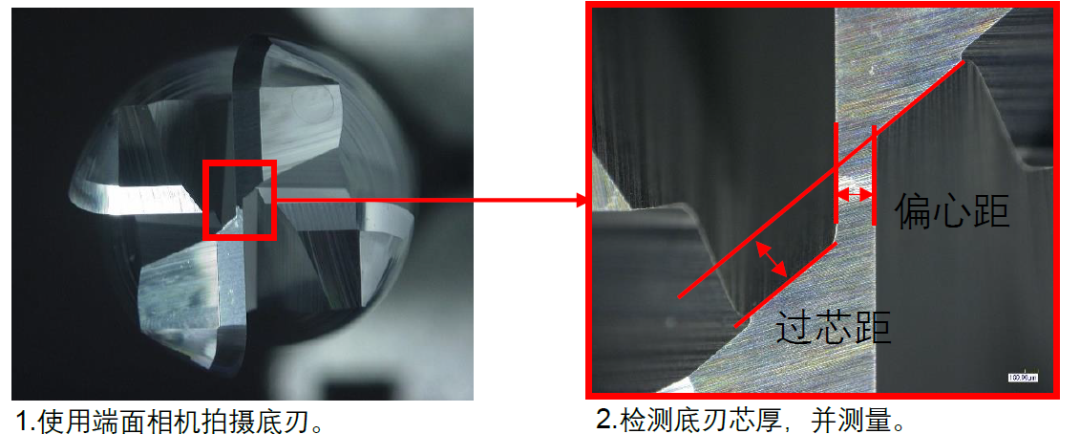

2、通过实物拍摄方式测量刀具


刀具处照亮并从实时屏幕进行测量。



圆鼻铣刀底刃测量案例


procam与市面上的测量仪测量精度相比,其测量数据结果基本上相似。但是它还有以下特征:


➢微径刀具的测量,弥补市面上测量仪对微径刀具测量不可实现的空白。

➢ 重复测量精度优于市面上测量仪的重复精度测量,能够实现更高精度刀具的加工调试与刀具基准的选择。

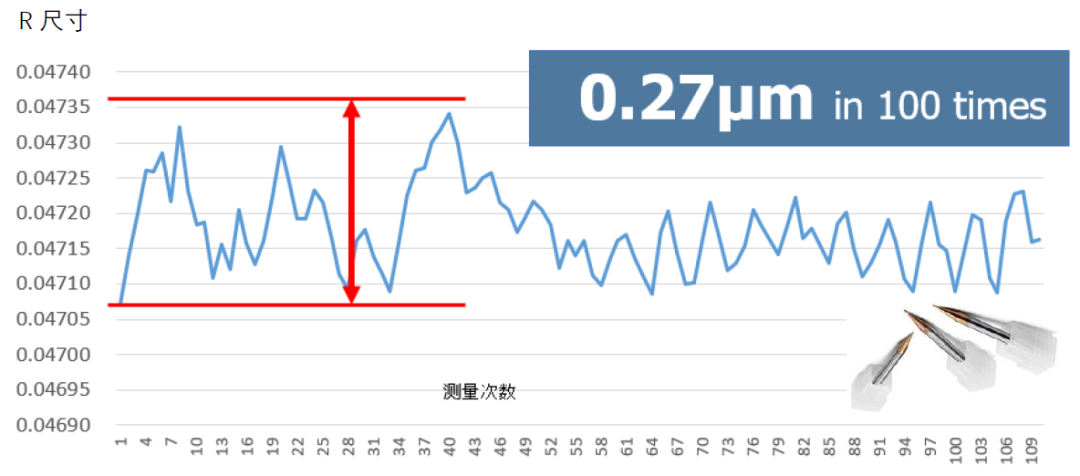

R0.05球刀铣刀R尺寸重复测量

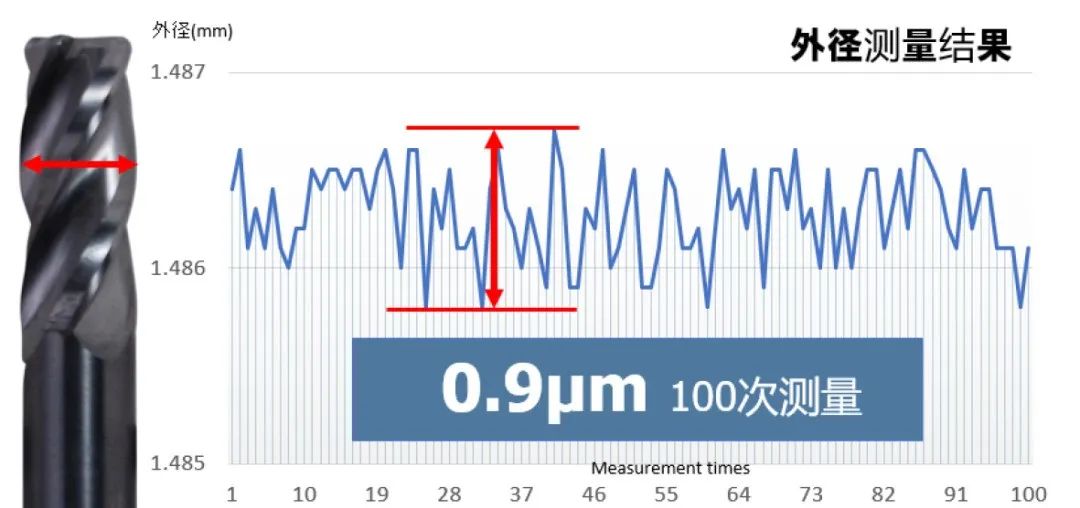

Φ 1.5 R0.3  圆鼻铣刀


在牧野日本,procam与高精密加工的加工中心配套使用,可达到以下效果:


➢ 降低成本,可采用标准刀具的采购取代部分高要求刀具。

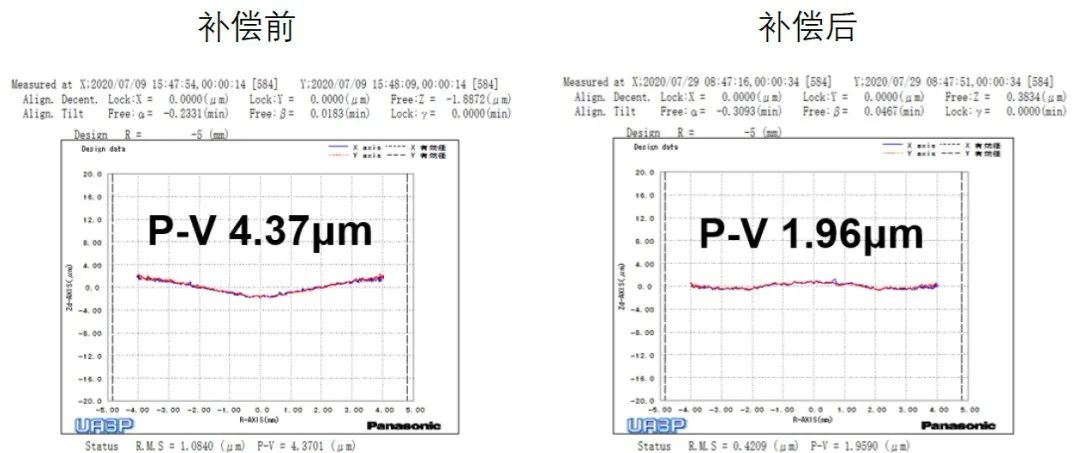

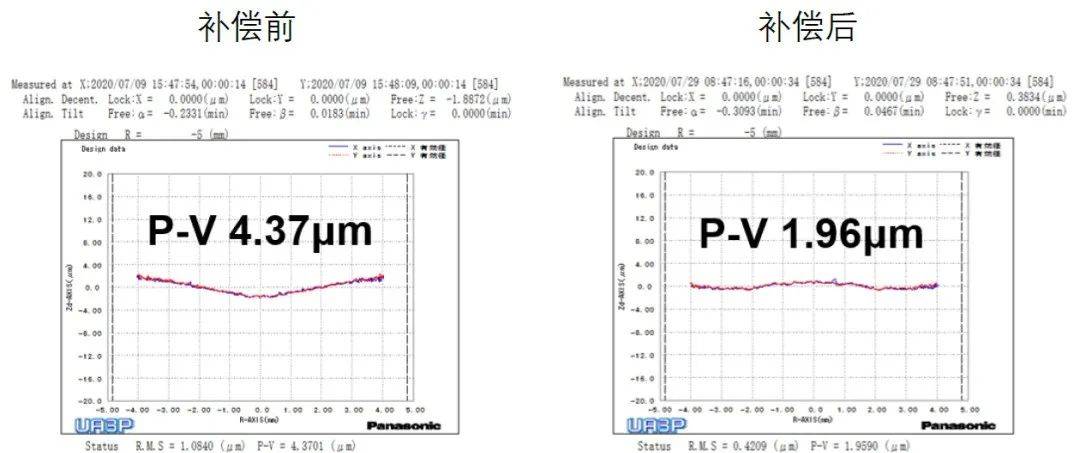

➢ 3D表面质量的提升,将刀具R尺寸的偏差补偿进NC程序中。

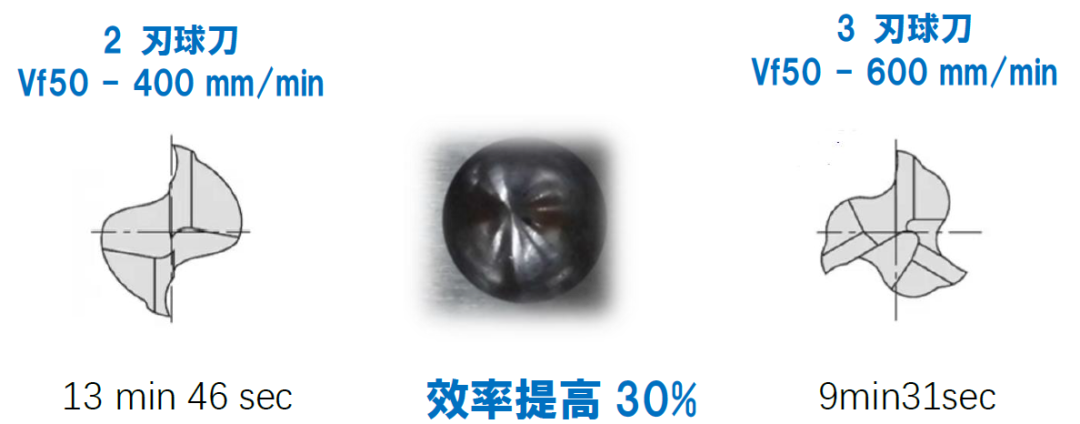

➢ 加工效率的提升
