避免加工碰撞,更安全更高效的关键是什么?

发布时间:2020-11-20
来源:openmind
阅读量:2199

在部件越来越复杂,而周转时间变得越来越短的情况下,加工过程的安全和高效的重要性愈加凸显出来。制造商必须充分利用机床,尽可能有效减少机床辅助处理时间、代价高昂的机床损坏、生产中断以及所造成的关键延误。


视频  ▼


OPEN MIND研发了基于 NC 代码的仿真功能hyperMILL® VIRTUAL Machining。它可基于真实的 NC 数据以虚拟方式完美呈现机床实际情况,利用机床与 hyperMILL® 之间联网提供前所未有的工序控制和优化水平。并且,这是创建智能工厂的重要一步。


hyperMILL® VIRTUALMachining基于 NC 代码的高效仿真解决方案提供三个模块:


1)Center

2)Optimizer

3)CONNECTED Machining

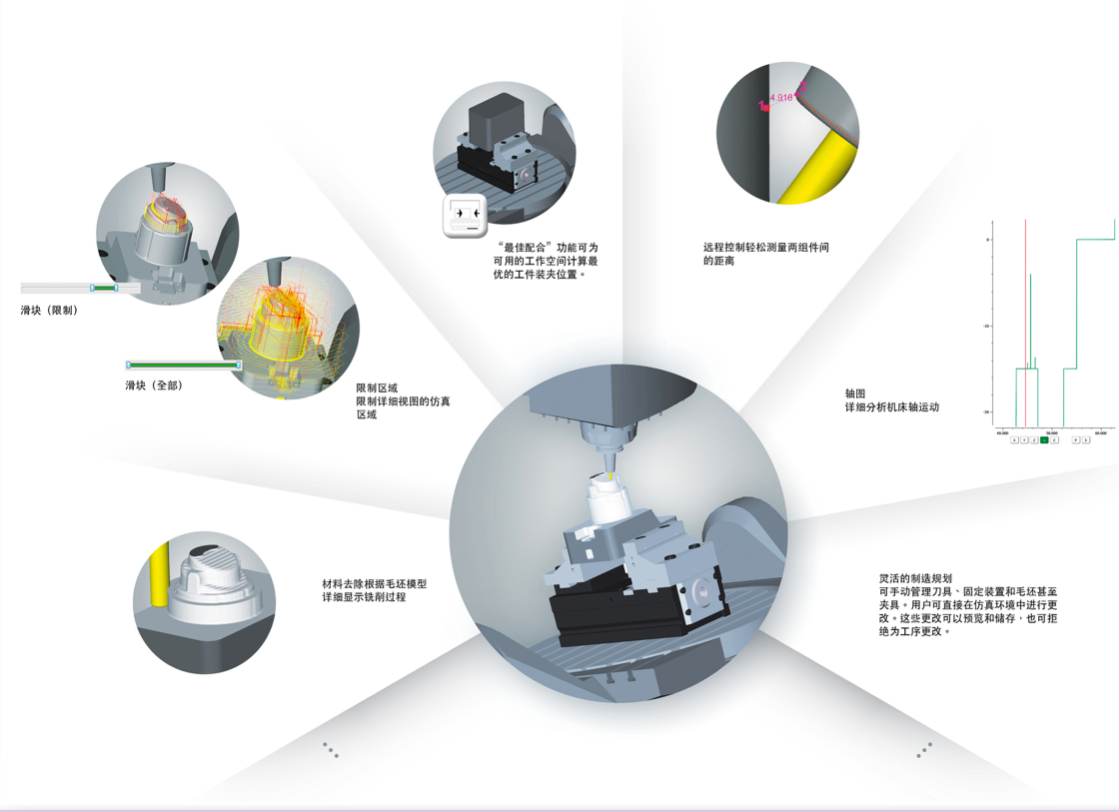

1. Center


hyperMILL®VIRTUAL Machining Center 可虚拟映射实际加工情况,包括控制器和 PLC。


它提供所有的传统仿真选项,全都嵌入到高度直观的用户界面中。机床仿真使用定义的机床模型执行,同时还能兼顾到工件和带刀柄刀具和工装夹具。可在仿真中手动移动轴,并指示限制和自动探测极限。可单独模拟单个加工步骤或将其作为仿真起始点。在机床设置前,仿真将检查各个加工操作。


屏幕快照 2020-11-17 上午10.38.53.png


2. Optimizer


Center 使用 OPEN MIND的最新后置处理器技术,可基于 NC 代码和下列后置处理器运行来执行众多仿真和分析选择。



hyperMILL®VIRTUAL Machining Optimizer 模块在多轴加工期间,通过高效轴运动自动查找在技术上最合适、经过碰撞检查的刀具路径。Optimizer 分析整个加工序列,而不是仅分析单个操作,始终选择最理想的解决方案,在现有机床限制内加工整个序列。这样,就可避免耗时的重新定位和退刀运动,实现高效安全的机床运行。


屏幕快照 2020-11-17 上午10.38.14.png

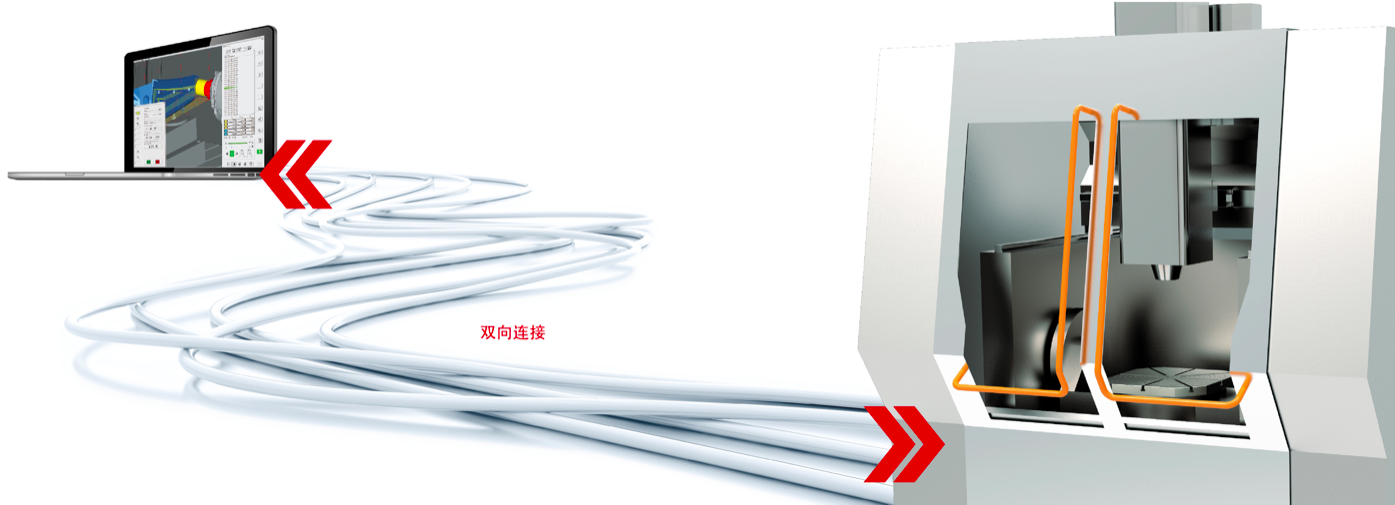

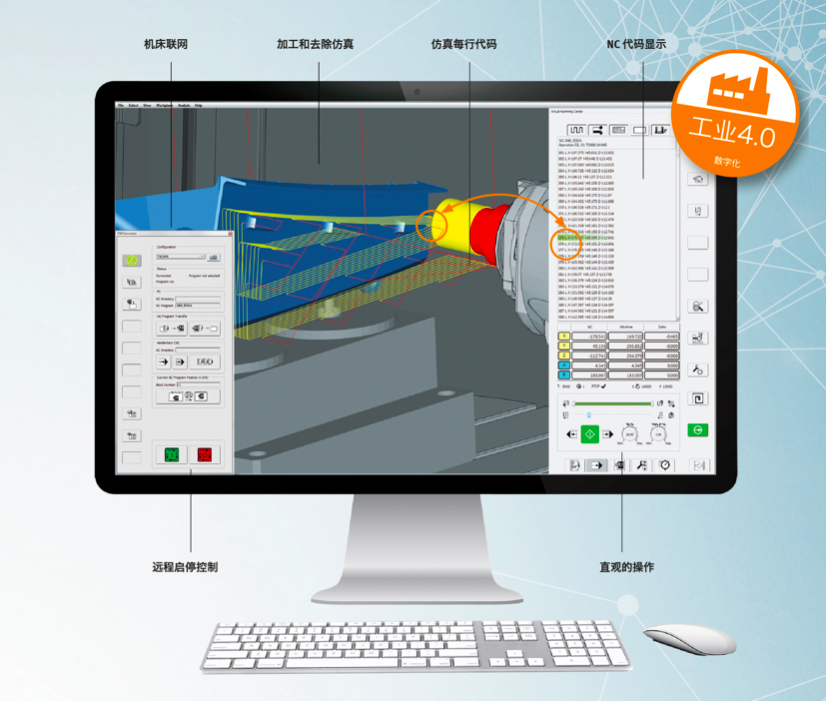

3. hyperMILL® CONNECTED Machining


如今,从事现代化智能工厂前景研究的任何人都无法忽视实现 CAM 软件和 CNC 机床最佳联网的需求。为此,这一新的 hyperMILL® CONNECTED Machining 模块提供与机床控制器的双向数据交换。全面联网不只是体现工业4.0.的精神,而是为了提高机床设置和加工作业的安全性。


在机床启动前,可从机床控制器读取零点定义、刀具数据和配置参数等不同加工和机床配置,并与 hyperMILL® 中的程序数据进行比对。只有成功执行数据匹配和碰撞检查,机床才会运行。可靠的hyperMILL® CONNECTED Machining 安全机制确保到最后一步执行都万无一失。


屏幕快照 2020-11-17 上午10.38.34.png


如需了解hyperMILL更多具体信息

请致电:18501713388
