如何使用西门子的Cycle 循环?数控车床加工编程经验总结

发布时间:2018-07-17
来源:西门子
阅读量:15056

本文将以西门子828D数控系统为例介绍数控车床进行零件程序编写的过程。待加工的零件如下图所示,我们使用SINUTRAIN进行机外编程和模拟。

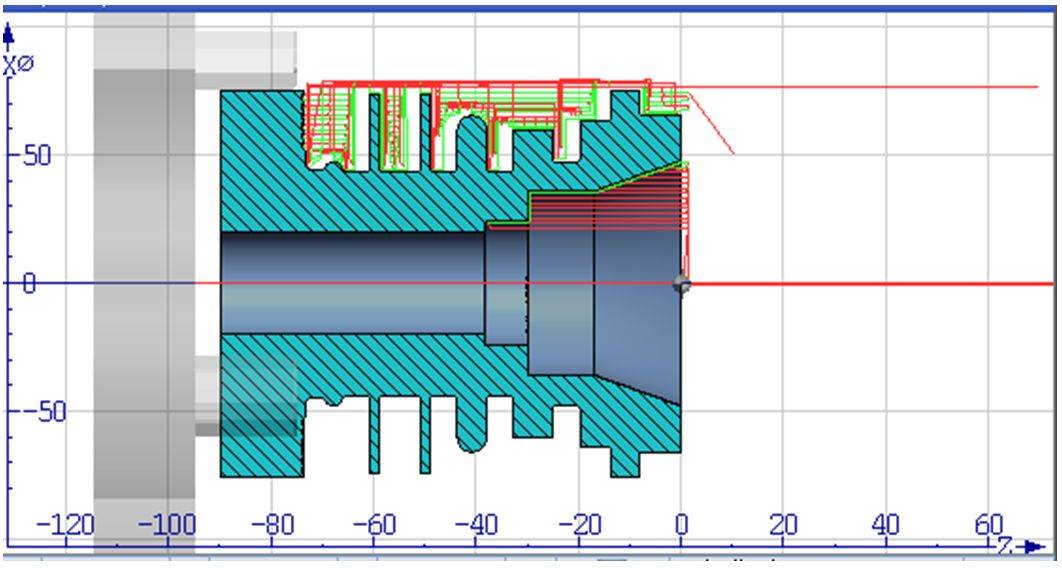

工件剖视图

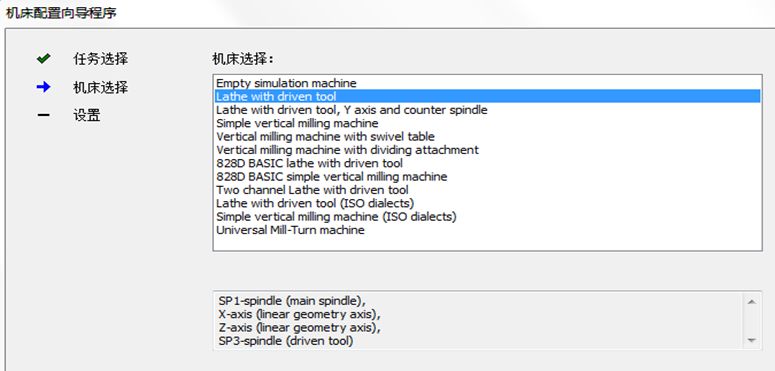

在SINUTRAIN上需要选定一个机型:斜床身,带动力刀架的车床。



一、准备阶段


首先创建零件加工所需要的刀具。我们创建如下刀具,数量均为1把,创建刀具的时候要注意正确录入刀具数据(包括刀尖方向以及必要的刀具数据),因为它们和后面编程中需要切削工艺循环相挂钩 ,循环的使用才能正确,动态的模拟过程可以更精确,系统估算出的加工时间,零件加工出来的最终尺寸也会正确。


刀具信息以及注意事项如下:


1. 外圆车刀(选择粗加工刀具或精加工刀具即可)的刀尖点方向:

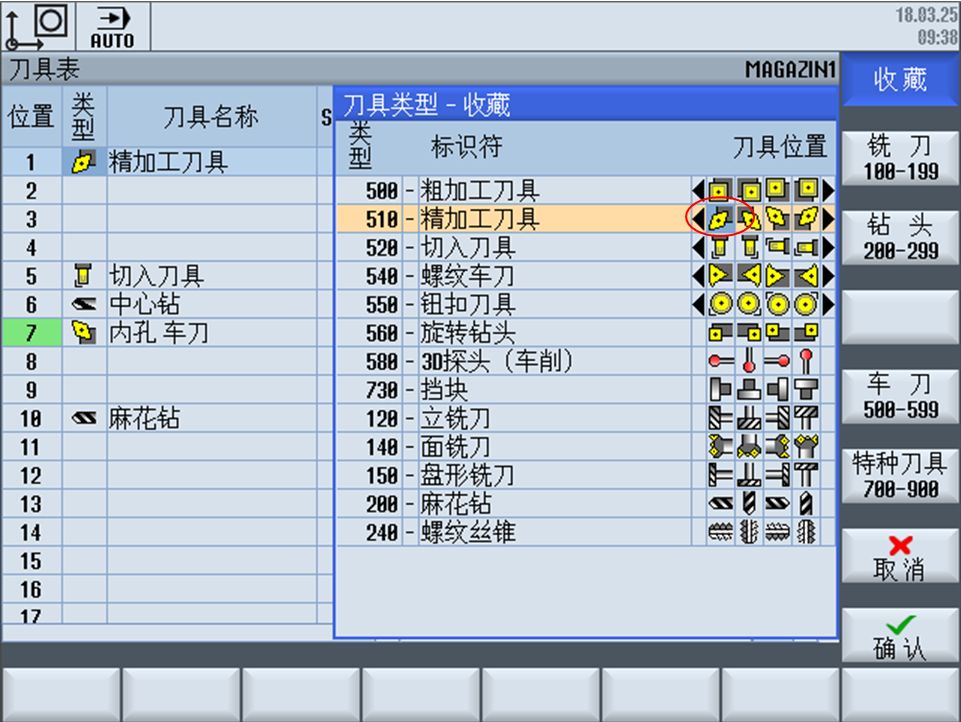

在界面中选择刀尖位置3,红色圈位置

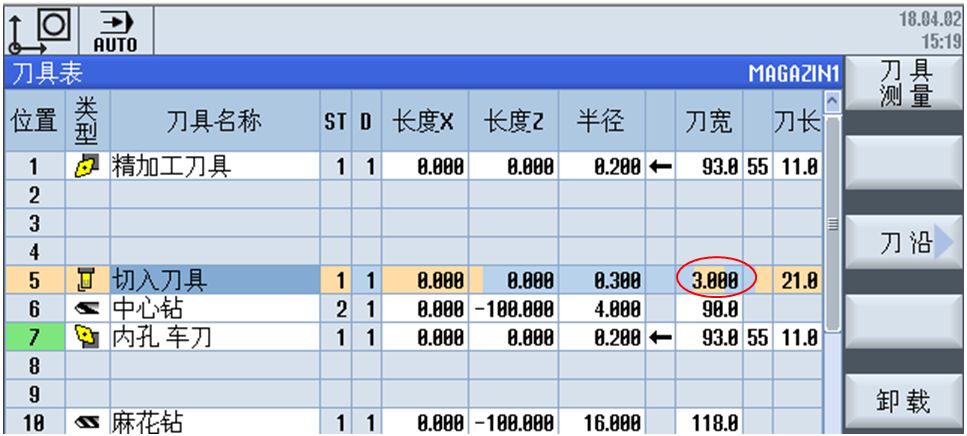

2. 切槽刀具要注意输入槽刀的刀宽:


该参数一般标注在刀片的包装盒上,也可使用游标卡尺实际测量后填写。此处举例:录入刀宽数据3mm,切槽刀可深入到工件的长度为21mm。

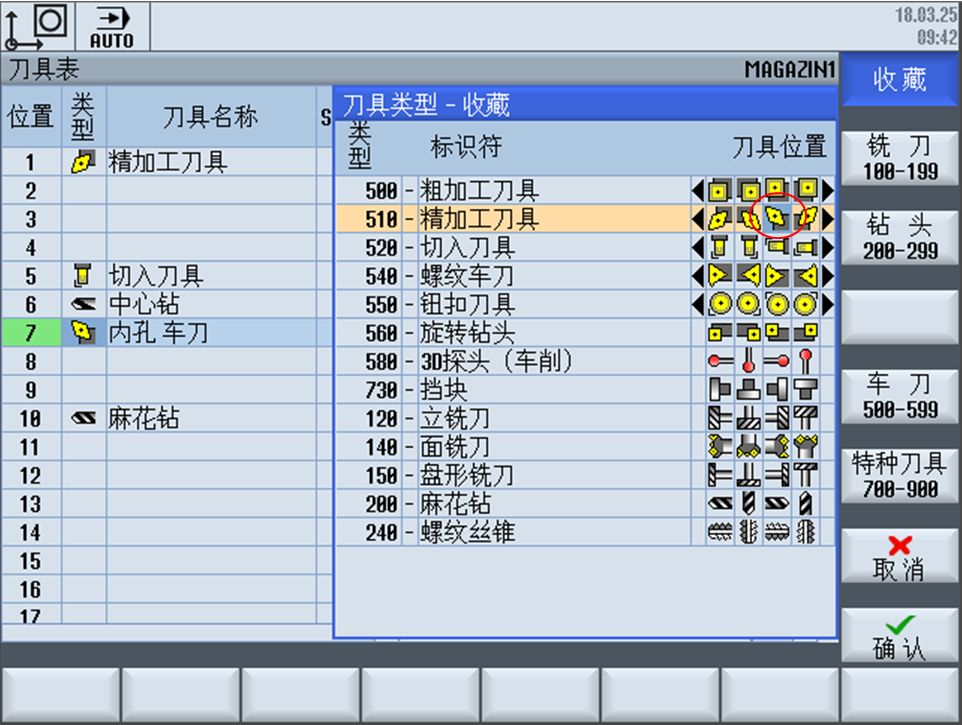

3. 内孔车刀(包括粗加工刀具,精加工刀具)的刀尖点方向:


选择刀尖位置2,红色圈位置

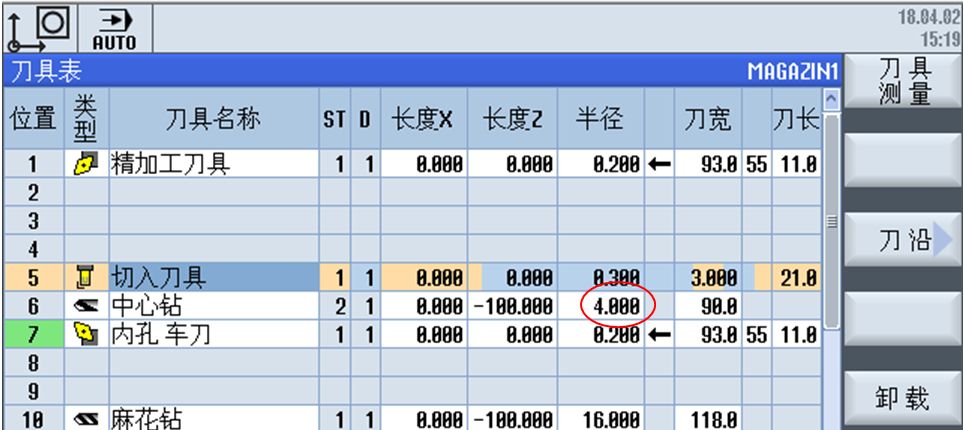

4. 钻头(包括中心钻,麻花钻)需要录入刀具的直径:



该参数一般标注在钻头的刀柄上,也可通过游标卡尺实际测量后填写。此处举例:中心钻直径4mm, 麻花钻直径16mm。


二、程序的基本结构


零件的加工程序可以分为两部分,主程序和子程序。


1. 主程序


主程序分成三个部分:程序头(加工条件,加工参数),轮廓加工,程序停止。

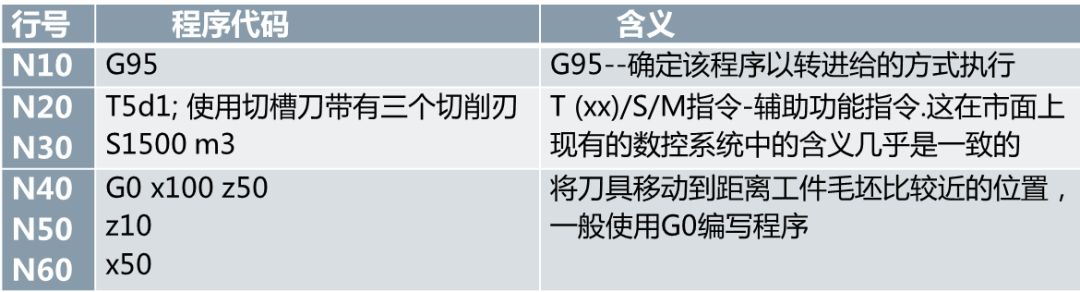

(1)程序头:我们首先编写如下指令,这些指令可以为后续的编程加工奠定基础。

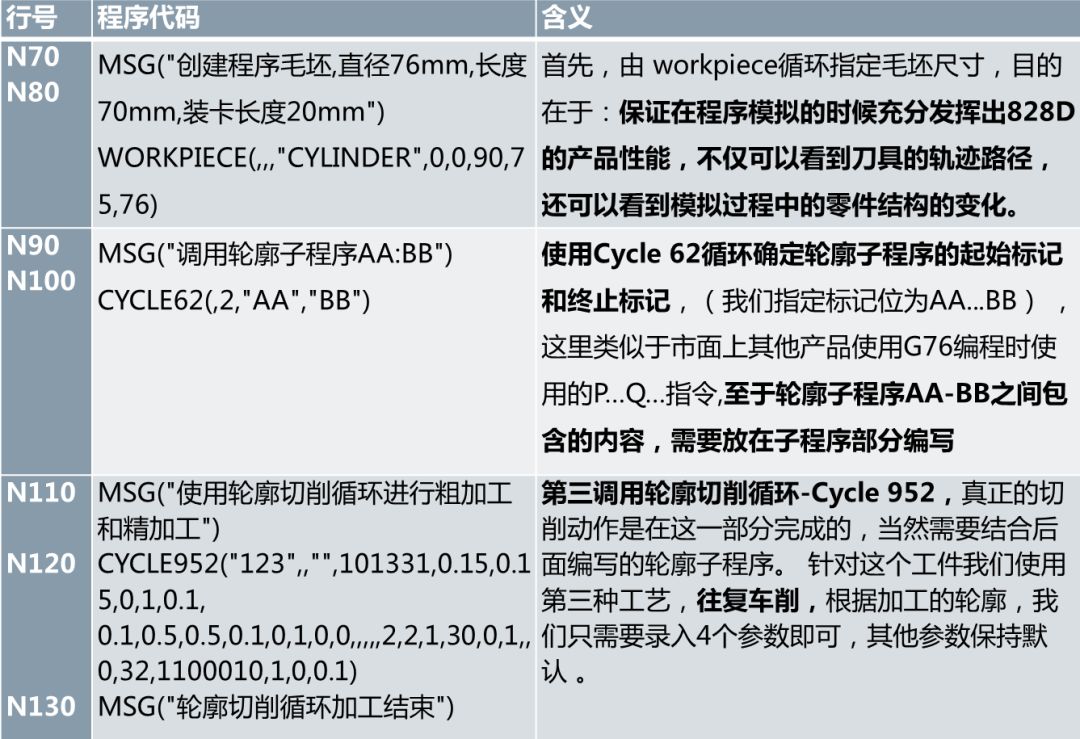

(2)轮廓加工:在这里我们完成刀具在毛坯上的实际切削动作,包含的核心要素如下:




对上述话题的阶段性总结:

1)确定加工基本条件(切削参数,毛坯尺寸)

2)确定标记位(例如-AA:BB)

3)调用加工工艺循环。

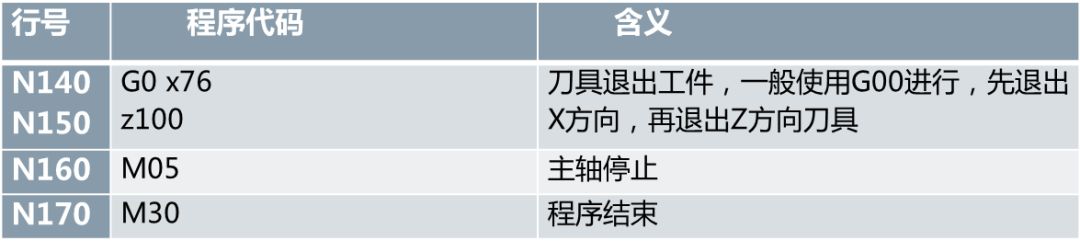

(3)程序停止:加工完成后需要将刀具退出到安全位置,并让主轴停止,冷却液停止,程序完全结束。



2. 子程序

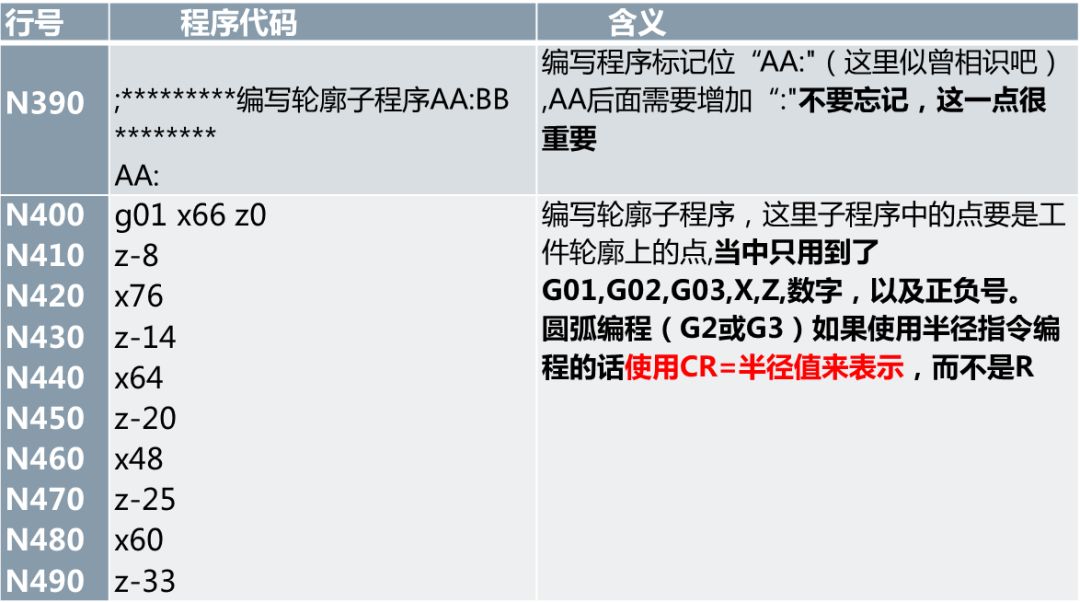

子程序部分,子程序主要需要表达零件的轮廓,简单的说就是要使用G01,G02,G03指令将cycle952中需要加工的最终尺寸用坐标点串起来的过程。调用子程序是大家在使用中比较容易出错的部分,但过程并不难。只要把握下面的一些规律,就基本可以避免。


首先一点:子程序要写在主程序结构的后面,也就是M30的后面,这一点非常重要。





三、要点总结


1. 创建刀具的时候要注意正确录入刀具数据(包括刀尖方向以及必要的刀具数据)。例如:刀尖方向,刀宽,刀长,直径,刀尖圆弧。

2. 主程序分成三个部分:程序头(加工条件,加工参数),轮廓加工,程序停止。

3. 为保证在程序模拟的时候充分发挥出828D的产品性能,使用WORKPIECE循环不仅可以看到刀具的轨迹路径,还可以看到模拟过程中的零件结构的变化。

4. 使用Cycle62循环确定轮廓子程序的起始标记和终止标记,至于轮廓子程序AA-BB之间包含的内容,需要放在子程序部分编写。

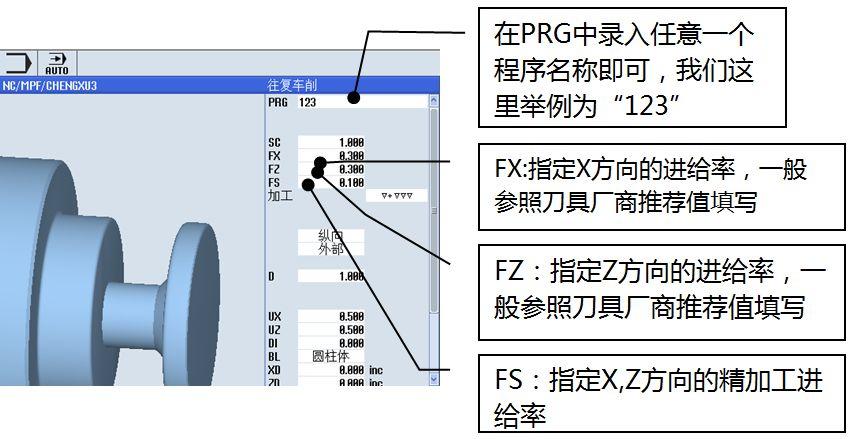

5. Cycle952有三类,通过软菜单键“轮廓切削”来调用,分为“切削”,“槽式切削”,“往复切削”,此零件我们选择第三种,“往复切削”来加工。

6. 子程序要写在主程序的M30指令后面。

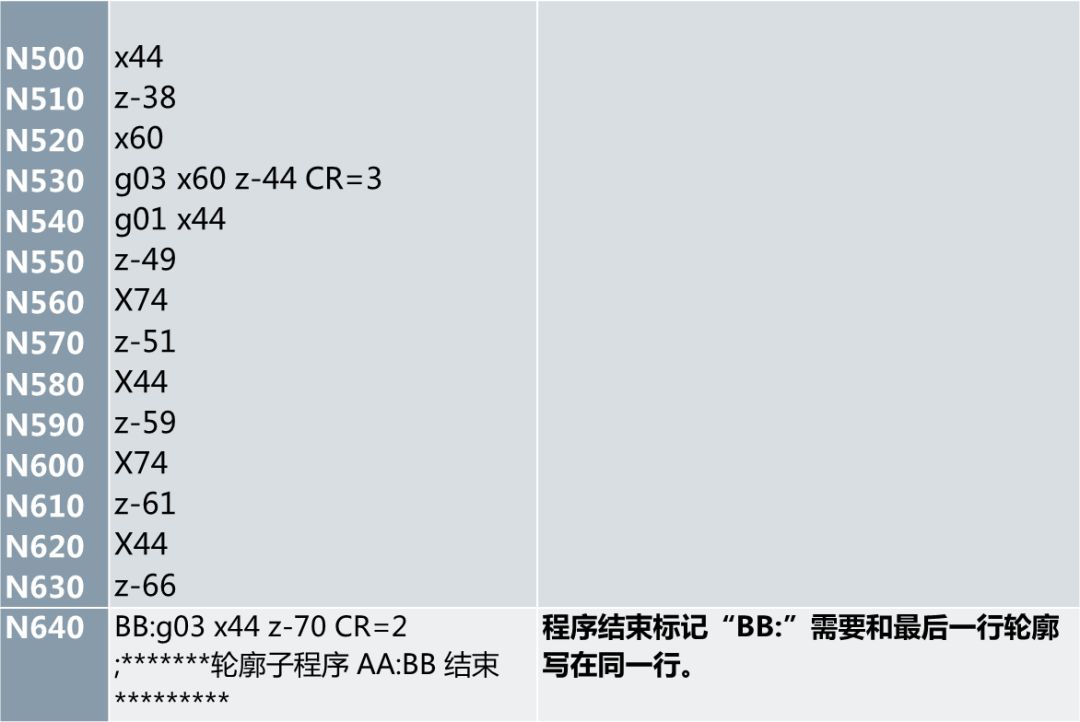

7. 子程序中只用到了G01,G02,G03,X,Z,数字,以及+,-符号。圆弧编程(G2或G3)使用CR=半径值来表示。8.程序结束标记“BB:”需要和最后一行轮廓写在同一行。


最后的零件加工结果如下图所示:

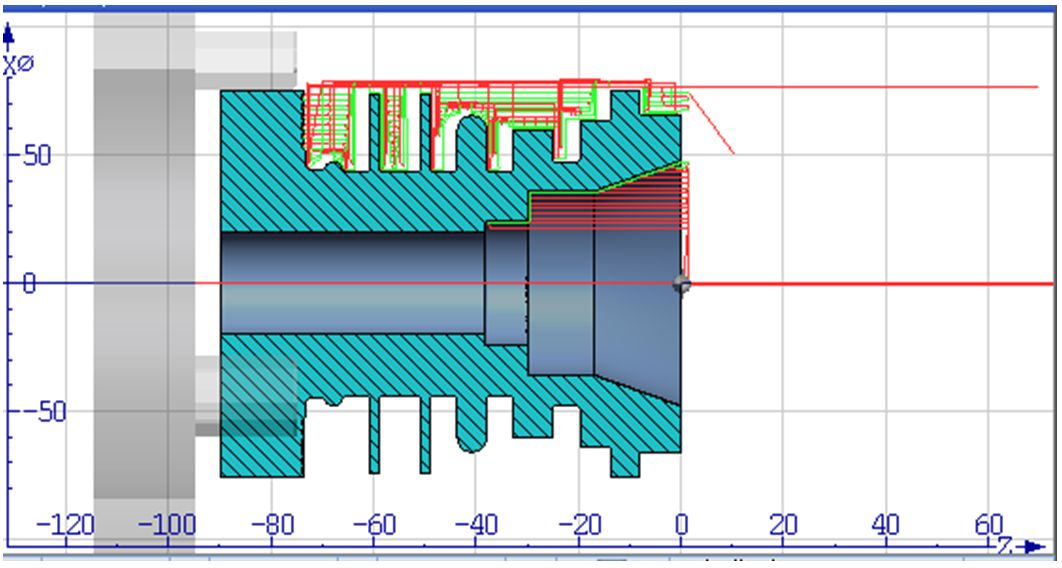

零件加工结果—主视图与右视图

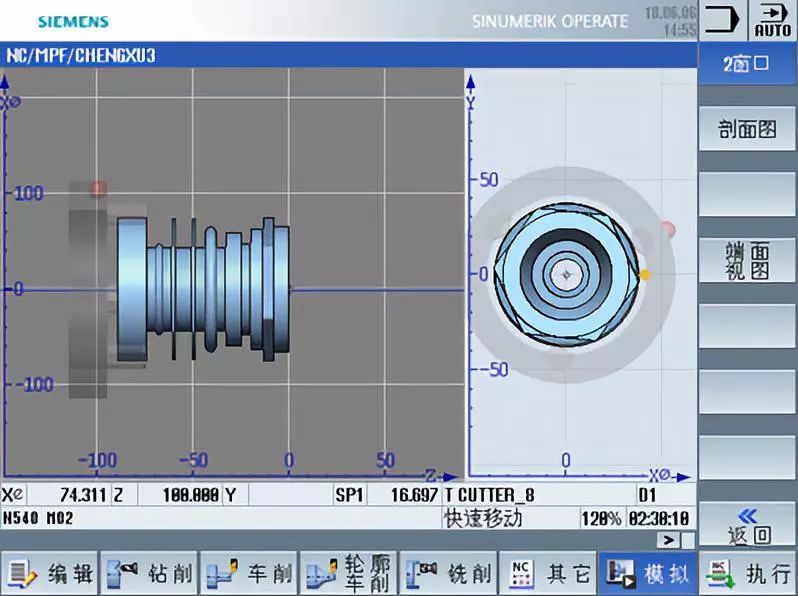

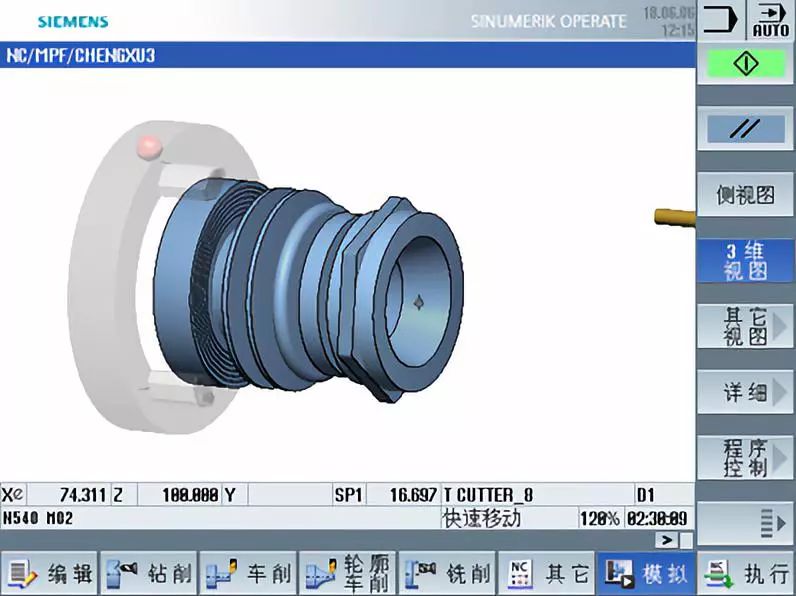

零件加工结果--3D模拟视图(选项功能,非必备)


下面继续介绍以下3部分内容:

1. 如何对动力刀具轴进行编程?

2.  如何对内轮廓进行加工(包括:如何加工底孔,如何使用内孔车刀加工内轮廓)

3.  如何调用铣削加工循环进行端面加工?


一、准备阶段


1. 需要配置的选项

1)必需:端面和柱面转换功能6FC5800-0AM27-0YB0

2)非必备:3D 模拟选项 6FC5800-0AP25-0YB0


2. 基于原来的刀具表再创建一把铣削刀具。



创建一把立铣刀,直径6mm,带有3个切削刃


二、程序的基本结构


编程指令的写法需要结合数控系统内相应参数的设定,例如机床中的轴名(这些都是设定在系统内的机床参数)。这些参数的设定需要结合机床的机械结构(如下图所示)。

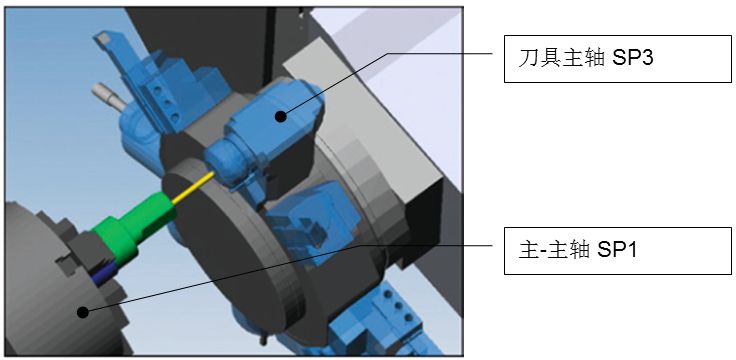

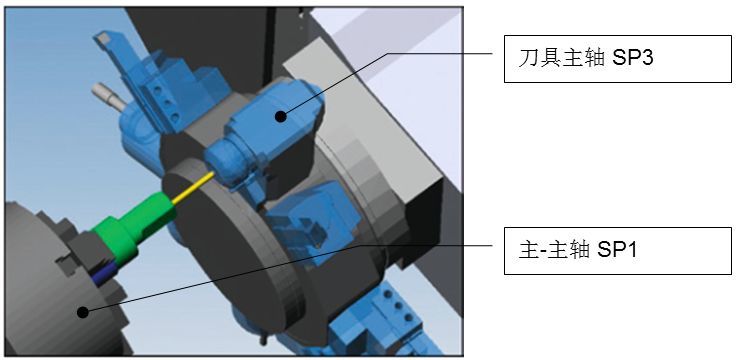

机床主轴部分的结构:带有1根主-主轴(SP1)和一根刀具主轴(SP3)—图片来源《CNC Handbuch 2015-2016》



828D上配置了4根坐标轴:X1,Z1,SP1,SP3


1. 如何对动力刀具轴进行编程

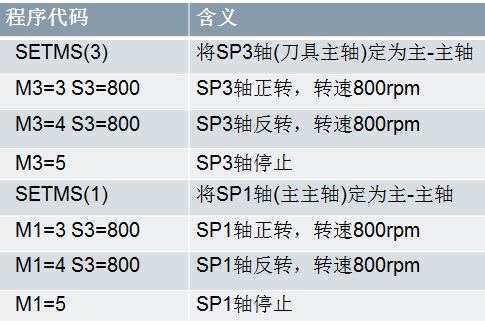

西门子828D中提供了相应的编程指令可帮助机床操作者控制主-主轴,刀具主轴的动作,例如根据上图中所示坐标轴的名称,可以编写加工程序(如下图)控制主-主轴以及刀具主轴的动作。

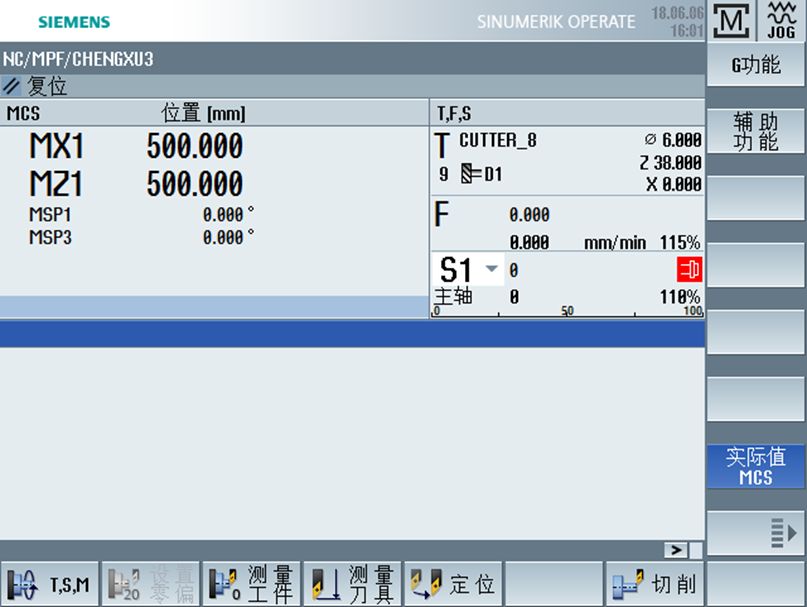

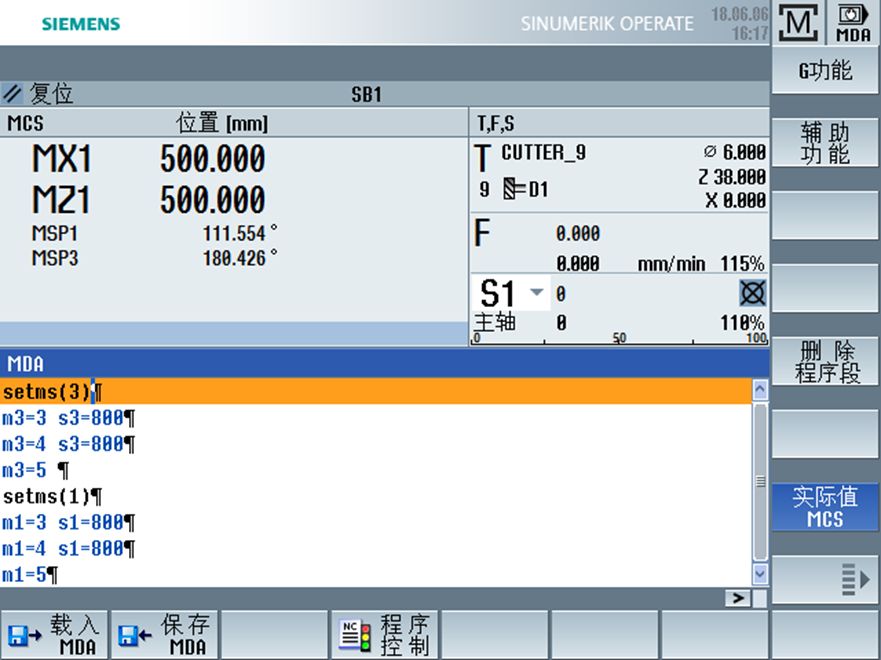

在MDA方式下编写程序,控制主-主轴和刀具主轴的动作




2. 如何对内轮廓进行加工

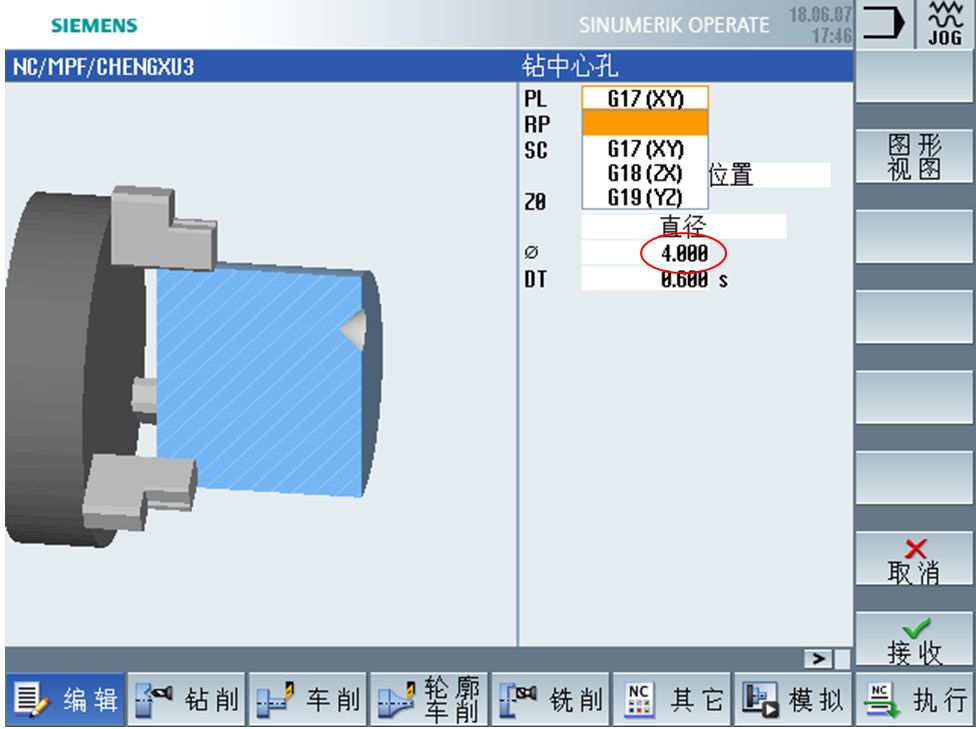

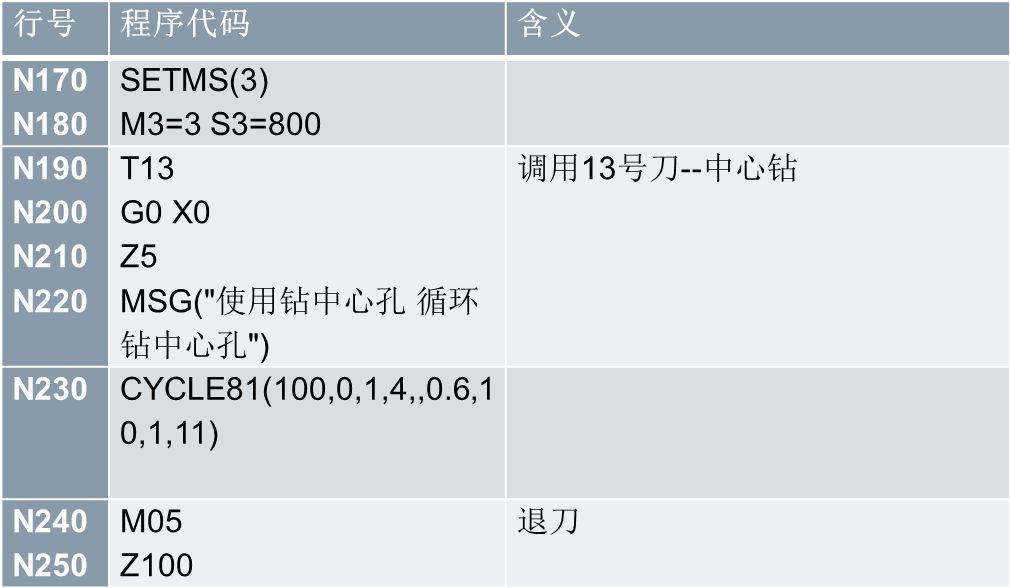

加工底孔 :钻中心孔

加工内孔结构之前,我们必须要先加工底孔,需要使用的刀具为中心钻以及深孔钻。


只需输入刀具的直径即可,其他参数保持默认值。

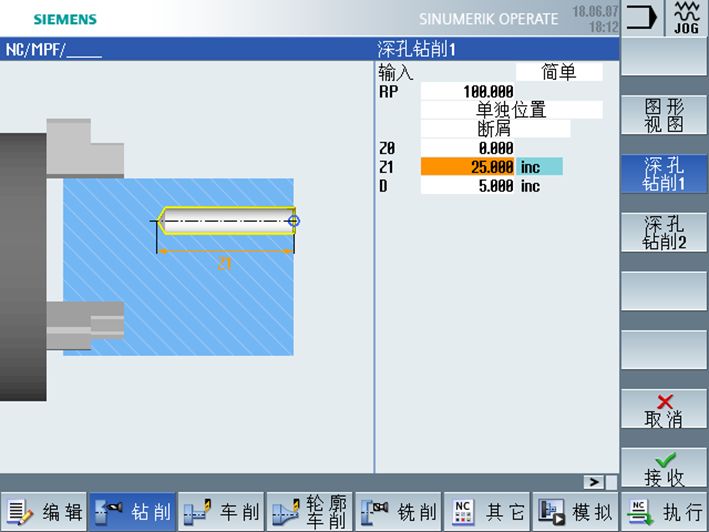

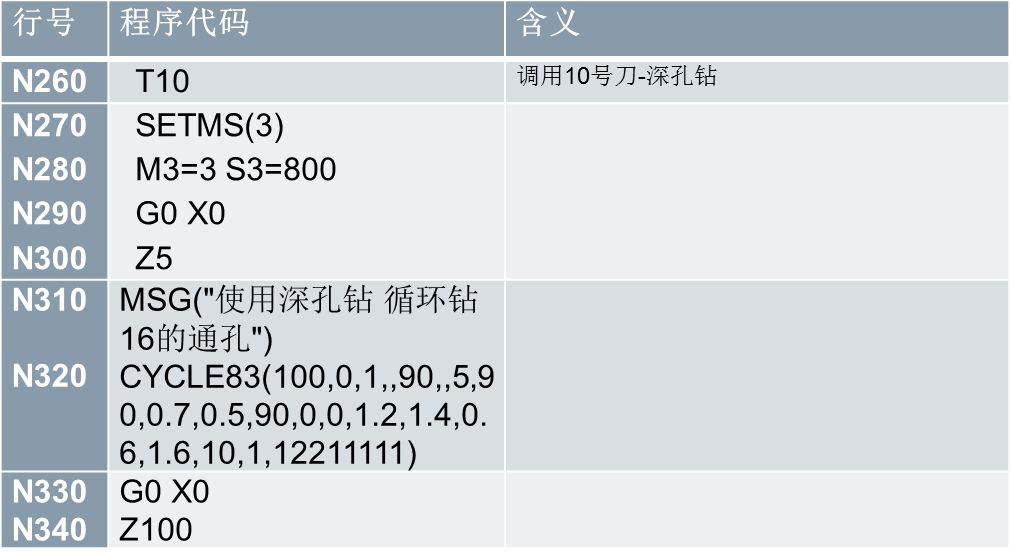

加工底孔:加工深孔



只需输入底孔的深度即可 。 相对于Z0的加工深度的增量值25mm (注意:在这里不需要考虑添加“负号”的问题)

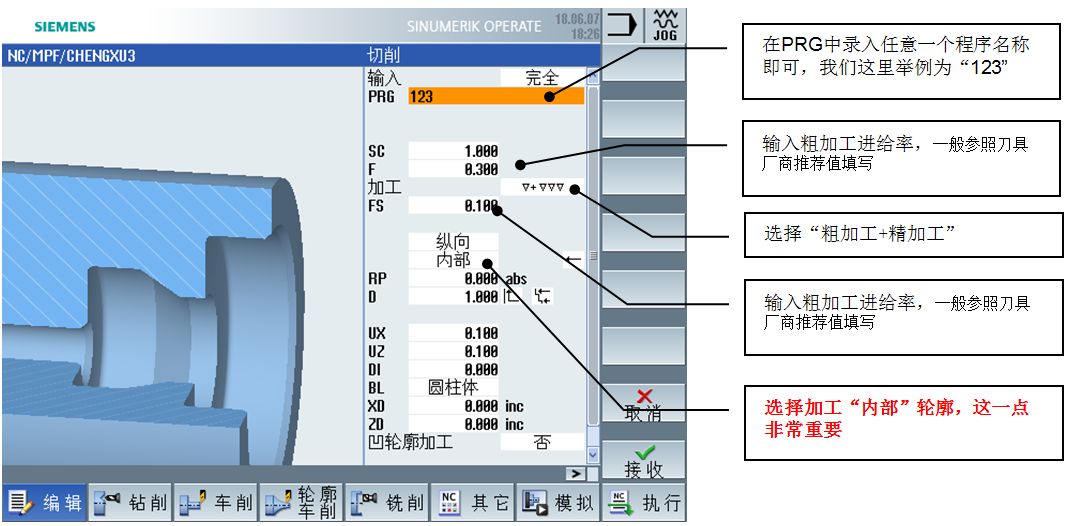

内孔车刀加工内轮廓(主程序)

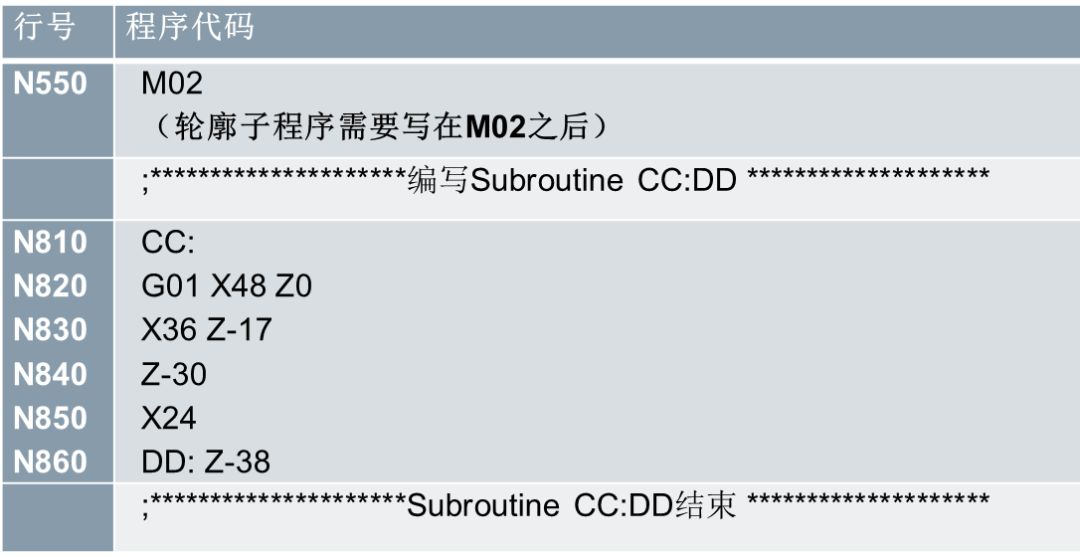

其中子程序按照规则,写在主程序部分结束之后。

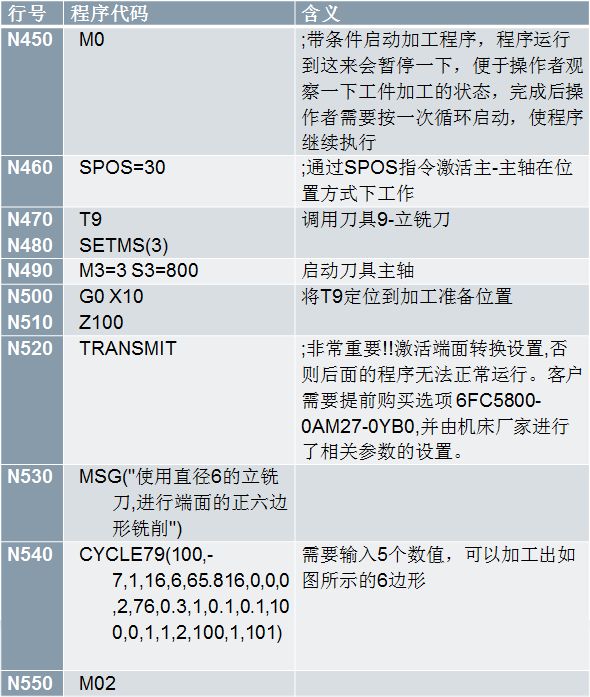

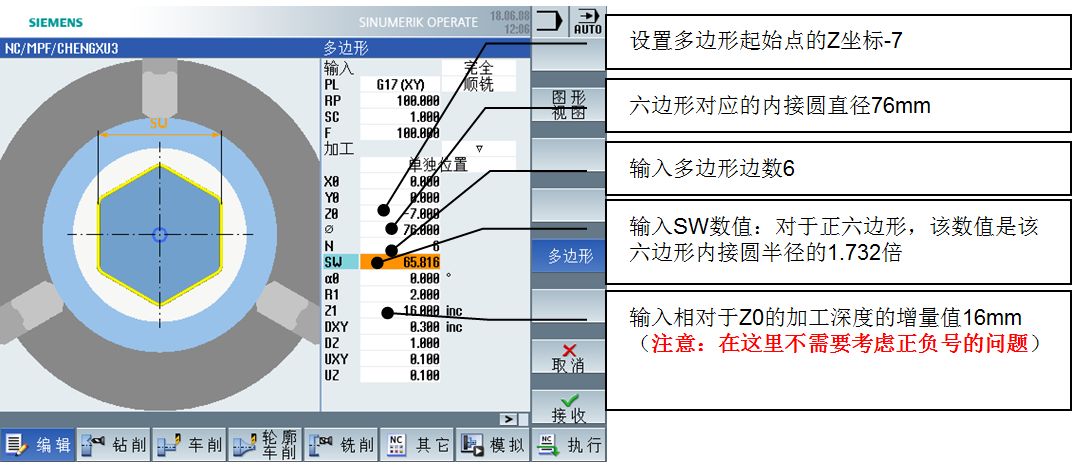

3. 如何调用铣削加工循环进行端面加工

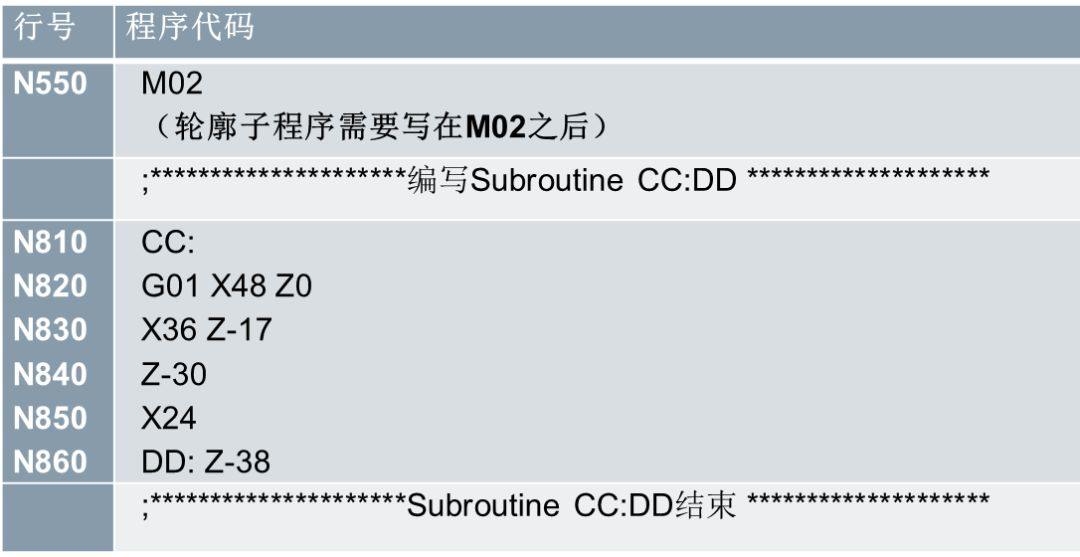

内孔车刀加工内轮廓(子程序)




三、要点总结


1. 在使用端面铣削循环(例如CYCLE79循环)前,客户需要提前购买选项 6FC5800-0AM27-0YB0,并激活,并在加工程序中编写相关指令(如:TRANSMIT)向系统声明,目前需要转换到铣削模式下工作。

2. 对于配置了伺服主轴的西门子系统,支持任意角度的主轴定向。编程指令为SPOS=角度

3. 使用西门子内置的加工循环可以大大缩短程序的长度,节省现场编程的工作量,填写数值时注意数值的正负号。

4. Cycle 952循环可用来加工外轮廓或者内轮廓,用户只需要在对话框中选定好就可。

5. 再次强调,子程序的编写一定要写在主程序结束(M02/M30)指令之后,这一点需要和其他编程方法(例如ISO编程法)区别开。


上述程序可以在下面的链接上找到:

https://www.industry.siemens.com.cn/topics/cn/zh/cnc4you/tips_and_tricks/Pages/20180507-4.aspx

https://www.industry.siemens.com.cn/topics/cn/zh/cnc4you/tips_and_tricks/Pages/2018061201.aspx


更多有趣的信息请参考: www.siemens.com.cn/cnc4you


若需要模拟上述加工程序,客户可下载免费版的SINUTRAIN,
