4道工序、节拍仅 95 秒,用的什么高效技术?

发布时间:2019-03-27
来源:埃马克
阅读量:5283

汽车差速器外壳的完整加工仅需95秒,且要实现极其严格的加工质量,这一高效节拍无不令人惊叹!那么它使用的是什么高效加工技术呢?用的又是什么机床?小编告诉您,这条生产线是由德国埃马克提供的高效加工整体交钥匙解决方案,包括倒立式车削中心、夹具和连线装置,让我们通过视频来了解它的生产过程。


95秒完成差速器外壳的加工

视频 ▼


埃马克机床的众多技术都体现了高效与创新的特点。由于这些机床大多属于专机,所以您很少有机会能亲眼目睹这些领先的技术。小编给您带来一条资讯,埃马克将在4月份的CIMT2019机床展上携多款产品亮相。下面给您提前剧透一下,届时您可以亲自前往观看哦。

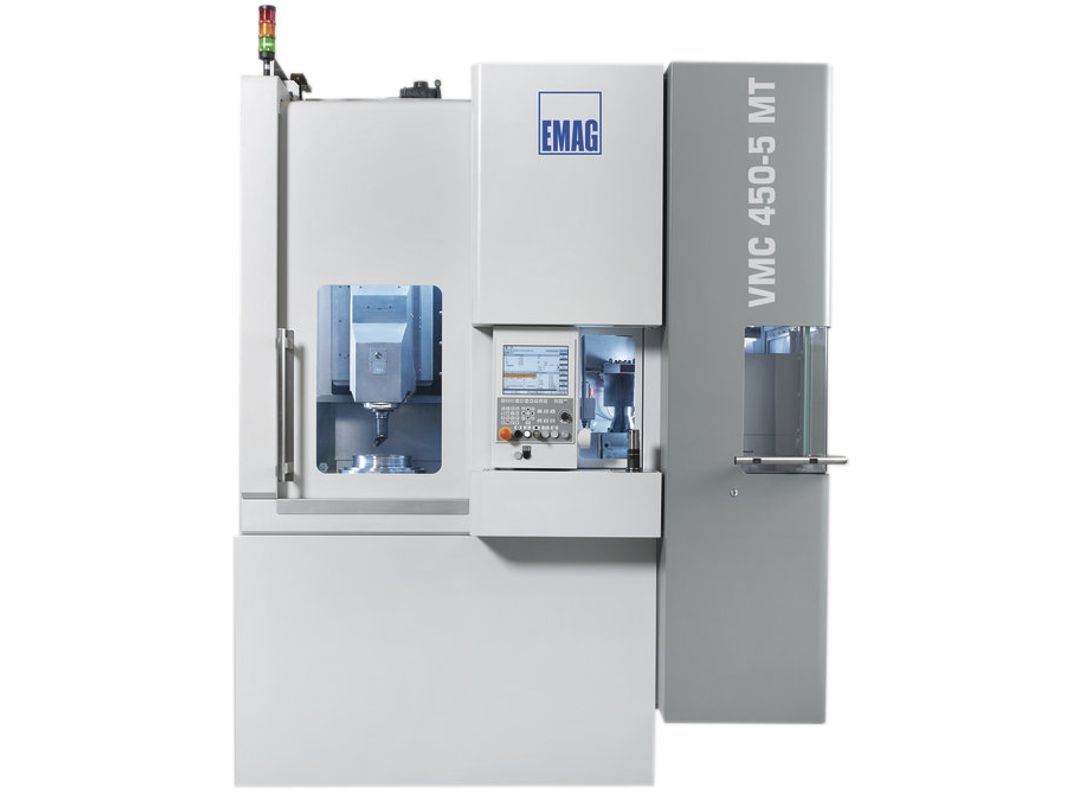

1、VMC 450-5 MT

车削加工中心保证极短的非生产时间




仅需要一台机床,便可以完成从毛坯件到成品件的完整加工。车削是主要的工艺过程,功能齐全的刀具主轴还可以进行钻孔和铣削等操作,滚齿或强力刮齿工艺也纳入到标准模块中。这样,车铣加工中心便集成了加工工件所需的所有工艺技术,可以取代需要三台不同设备才能完成的工艺流程。


对用户来说,这款车铣加工中心具有极大的优势:产品更换时的换装时间极短,各个流程完美协调(非生产时间极短),仅需一次装夹,因此过程安全性极高。在加工大型商用车部件时,例如行星齿轮架、联轴器或制动器部件,这款多功能车铣中心能提供全新的灵活性。

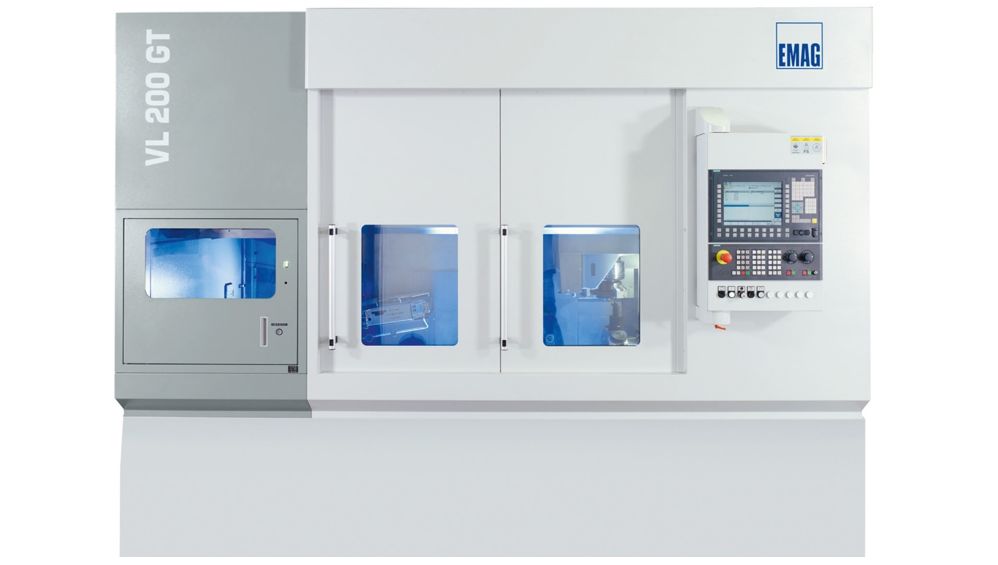

2、VL 200 GT

全新车磨解决方案




VL 200 GT车磨加工立式车床,专为汽车传动齿轮的盘类件加工而设计。根据工件的几何形状和质量要求,将这两种加工过程智能且可快速交替地组合,用户不仅得益于只需一次装夹内即可完成高效车削与磨削,也受益于其极高的性价比。机床占用空间小,而且还可以与车间设备灵活连接。


机床快速连续执行轴肩和孔的硬粗车削,然后传动齿轮上仅留有几微米的余量。这也使随后的磨削过程用时明显缩短,砂轮磨损减慢并且修整需求减少,刀具成本降低。如若需要修整,机床还配备了金刚石涂层修整辊轮进行在线修整。

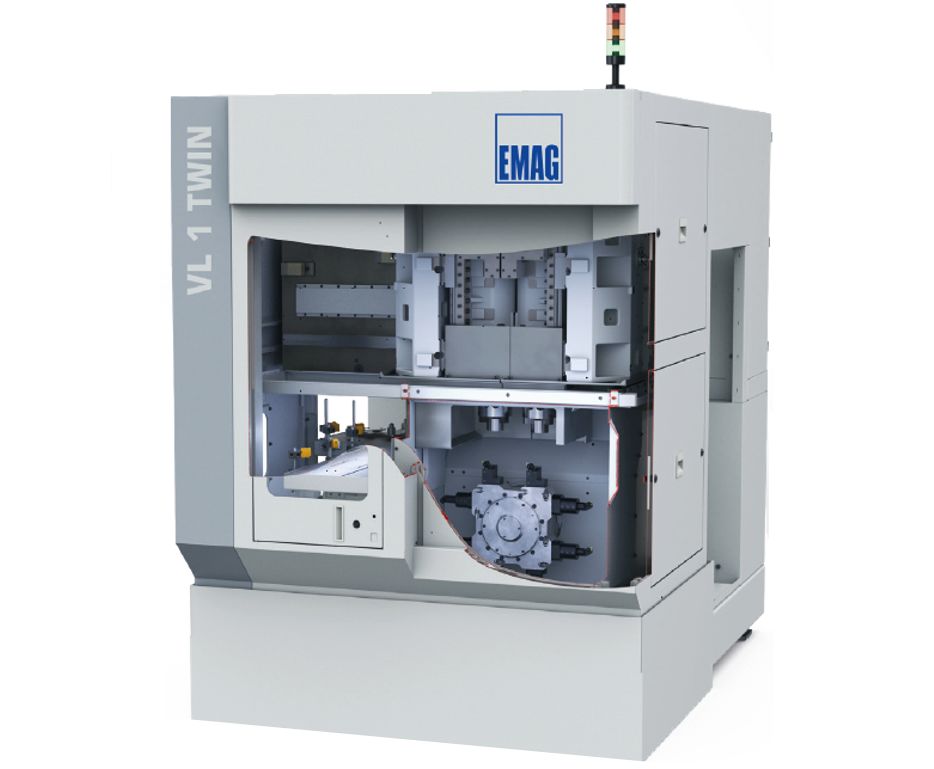

3、VL 1 TWIN

高效同步加工




VL 1 TWIN 在一个加工区内配备两个主轴,由此可同步加工两个相同的工件。平均换装时间仅5 秒,车削直径 38 毫米行星齿轮的总节拍时间仅为 12 秒(加工时间 24 秒及两根工作主轴时),此外可在上下料途中完成测量。通过这种方式,可以确保极高的加工质量和生产效率,大大降低单件成本。

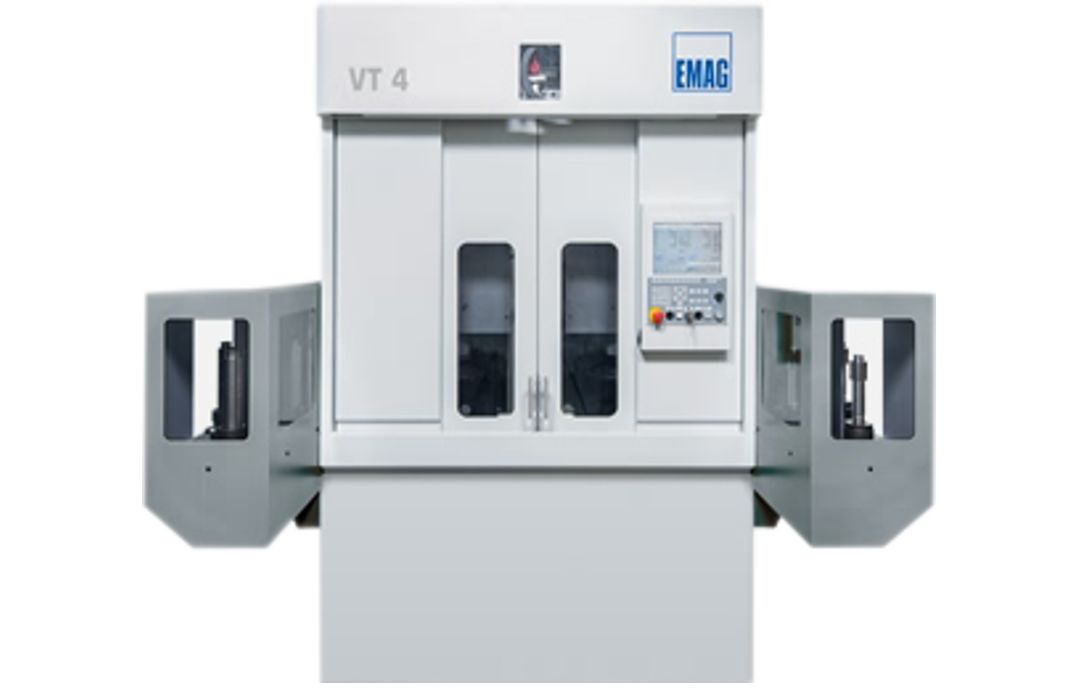

4、VT 4-4

用于轴类件生产的车床




生产轴类件时工件成本显著降低,因为在这种车床上工件换装时间极短:毛坯件通过工件夹持器被送到车床中并在加工后重新取下,此换装时间只持续需约 6 秒。而加工工序本身也非常快,因为工件通过4轴加工同时从两侧进行加工。此时,工件的倒立式布置确保了持久的工艺可靠性,通过自由落屑避免了机床加工区切屑堆积。配有两个刀塔,各装有12个刀位,既可配备车刀又可配备动力刀具。

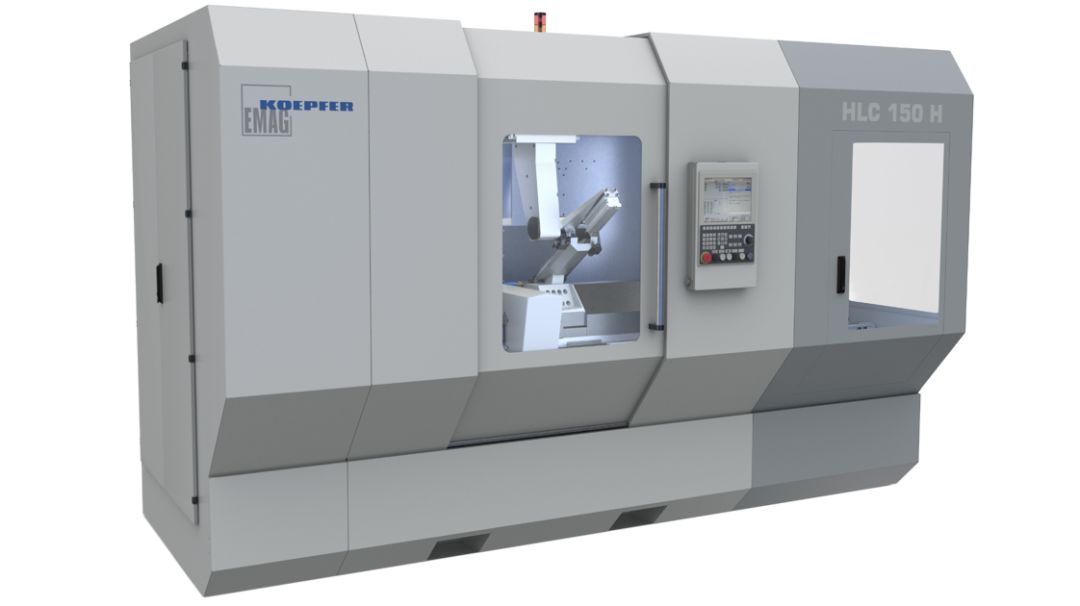

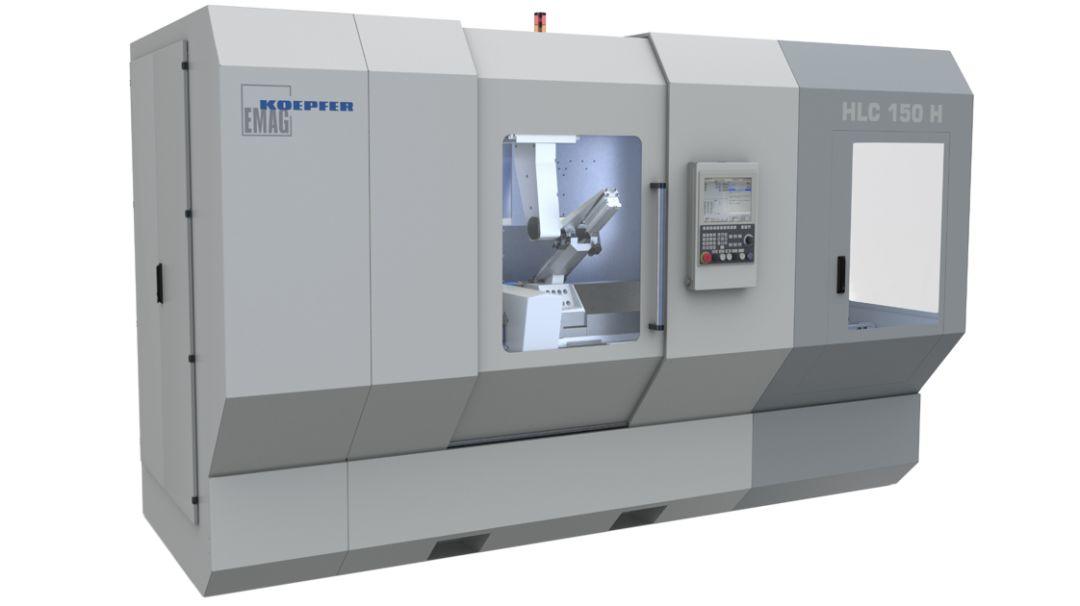

5、HLC 150 H

全方位滚齿加工解决方案




适合模数至 3、最大长度至 500 mm 的工件的全方位解决方案。机床中不仅采用了例如滚铣、刮削、螺纹铣削和蜗杆刮削等所有相关的滚齿工艺,而且在加工区内还集成了挤压去毛刺或倒棱工艺。因此,该机床可加工的工件范围极广,从传动轴和电枢轴、转向小齿轮到行星齿轮和蜗轮等,都可无毛刺完成加工,实现极高的滚齿质量。机床可以随时整合到埃马克完整生产线中。

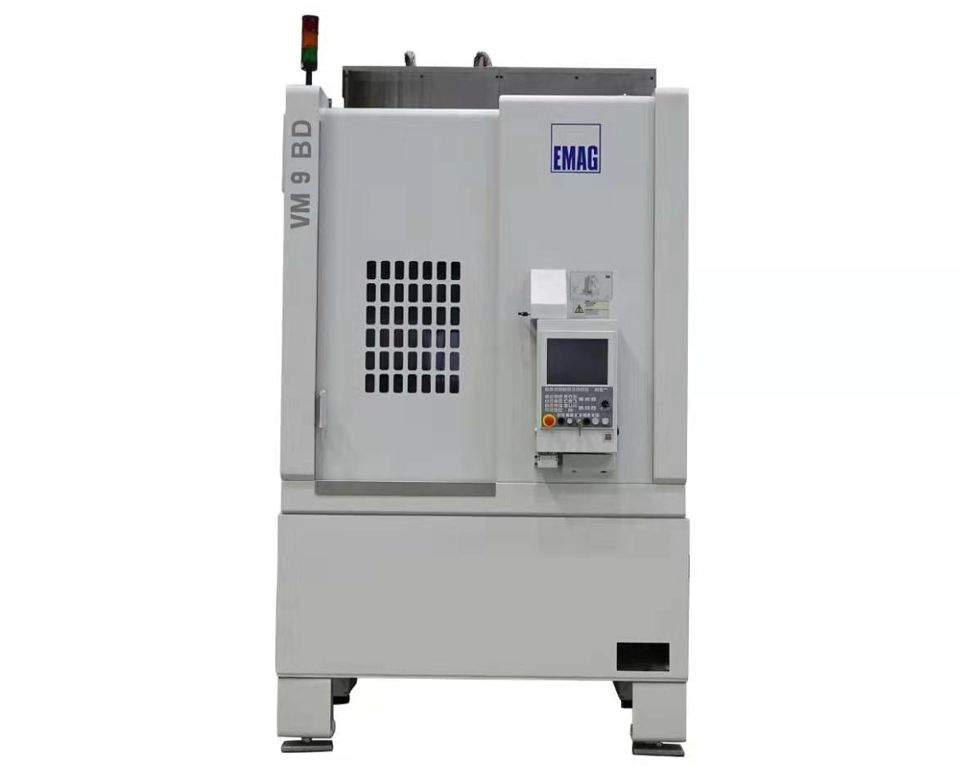

6、VM 9 BD

立式车削中心




专门针对刹车盘加工而设计。 机床刀塔配置有9个刀位和1把跨式刀,可以根据需要选择BMT或者VDI接口。集成的测量探头可保证工艺的可靠性,也可持续确保工件的高品质,首件即可实现合格件。

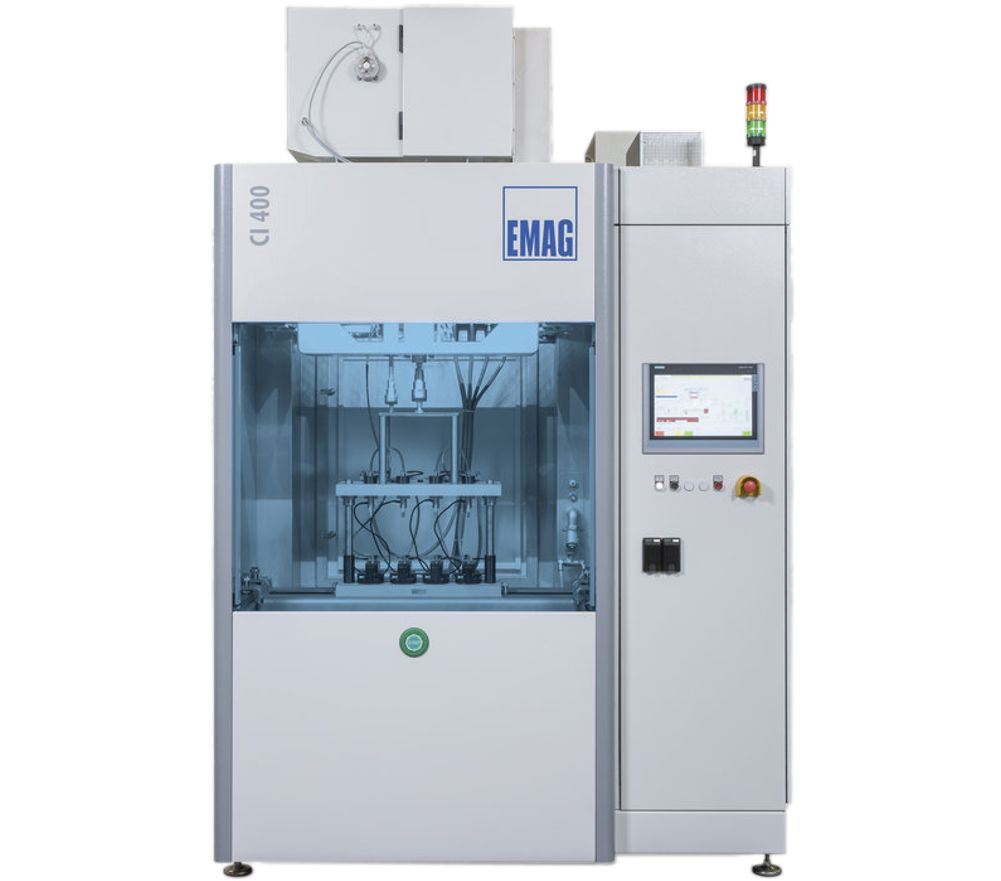

7、CI 400

完美适用于转子支架加工




转子支架是混合动力汽车电动机外壳的组成部分,且生产规模日益扩大。采用 ECM 电化学金属加工方式加工转子支架具有决定性优势。加工时可以避免各种类型的变形,因为在加工时,刀具绝不会接触转子支架。此外,使用 ECM 工艺技术加工能获得极佳的最终表面质量(粗糙度可达Ra 0.05μm),无需任何后续加工。

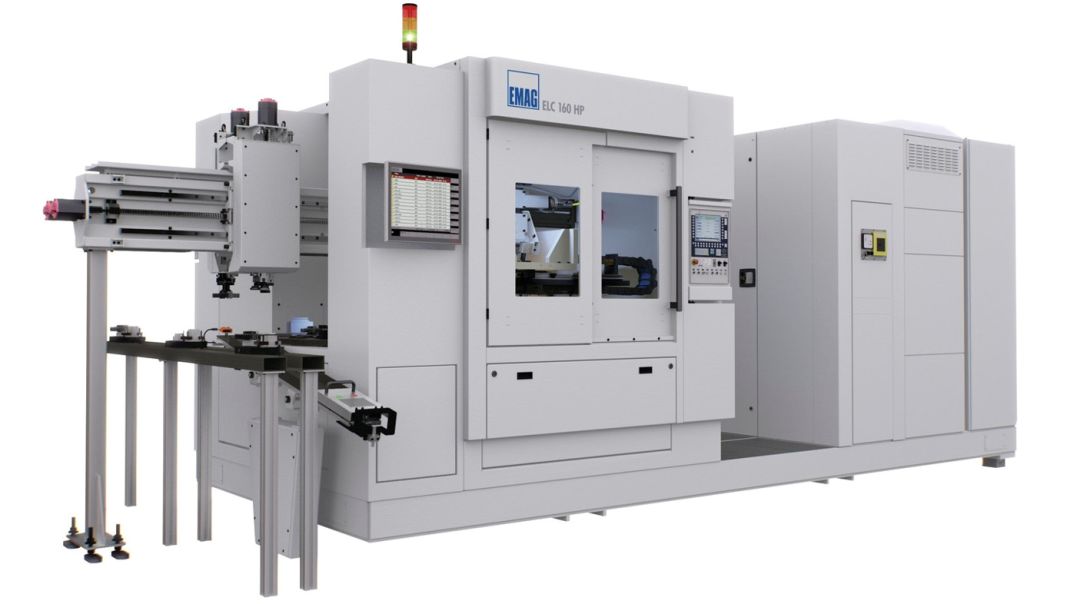

8、ELC 160 HP

高性能激光焊接机床




专用于换档齿轮和齿圈的激光焊接,并可将多个工序集成到一个同步加工的系统中。通过激光焊接进行压装、感应预热和各个部件的激光焊接。回转工作台确保行程极短,节拍时间短至仅几秒钟,无需换装即可对不同工件类型进行激光焊接。

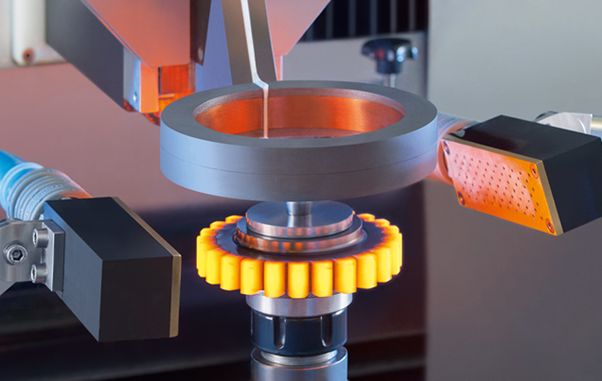

9、感应淬火工艺




借助一个线圈(感应器)产生交变电磁场,它可在待加工的工件中形成因电阻而导致加热的交流电。在此,热量是在工件内精确而快速地自行产生的。感应淬火通常是表面淬火工艺,其中感应器或线圈电流频率会有针对性地影响硬化层深度以及其它参数。由埃马克 eldec 研发的同步双频淬火工艺已达到了领先的工艺技术水平。MIND 系列机床是用于感应淬火的紧凑型机床且在投资成本相对较低的情况下拥有很高的精度和可靠性。


以上技术将在CIMT2019展会亮相,敬请期待!


CIMT2019国际机床展览会

时间:2019年4月15日- 20日

地点:北京中国国际展览中心

埃马克展位号:W1-A201
