滑块里出滑块的经典模具结构,怎么样?

发布时间:2019-06-29
来源:网络
阅读量:2294

我们设计模具时总会碰到一些比较复杂的机构,如滑块里面出滑块、滑块里面出斜顶、滑块里面出顶针等,今天给大家分享二个滑块里面出滑块的经典结构。


案例一:

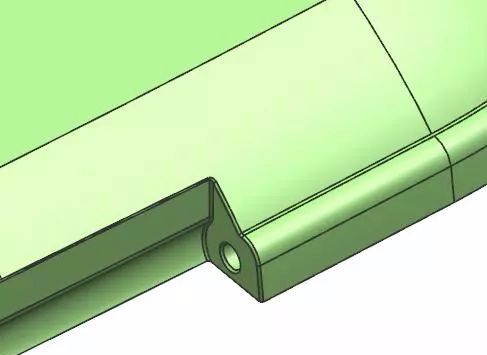

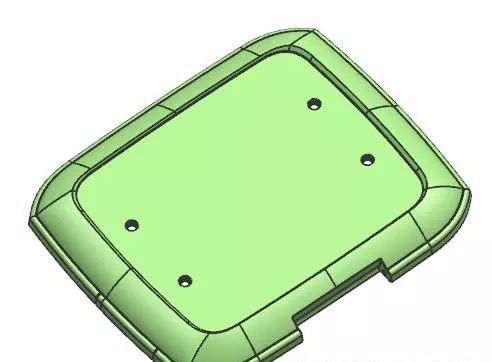

1. 此产品有两处侧孔,做普通滑块无法出模,需要设计滑块里面出滑块。

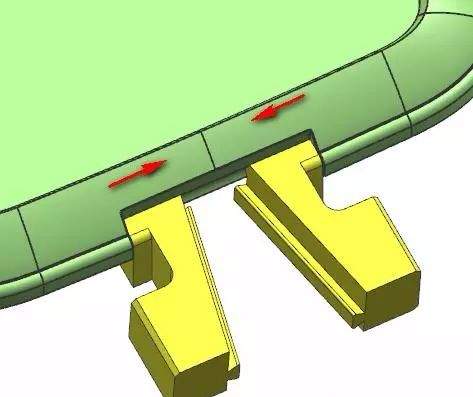

2. 首先设计两个小滑块,且斜面带燕尾槽,小滑块出模方向为红色箭头方向。

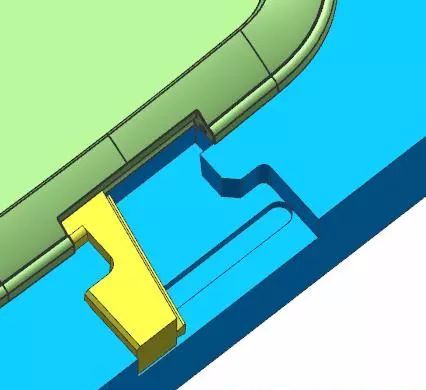

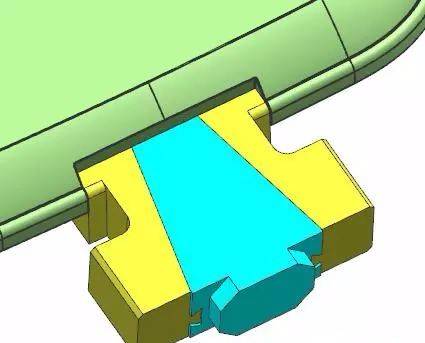

3. 小滑块滑动时需做管位,后模仁需要开一个导向槽,如图所示:



4. 设计驱动小滑块的镶件,与小滑块的燕尾配合,如图所示。

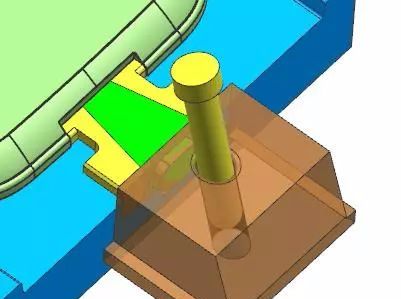

5. 斜导柱驱动滑块侧向抽芯,通过燕尾槽配合驱动小滑块向里抽芯,完成侧向孔抽芯。




案例二:

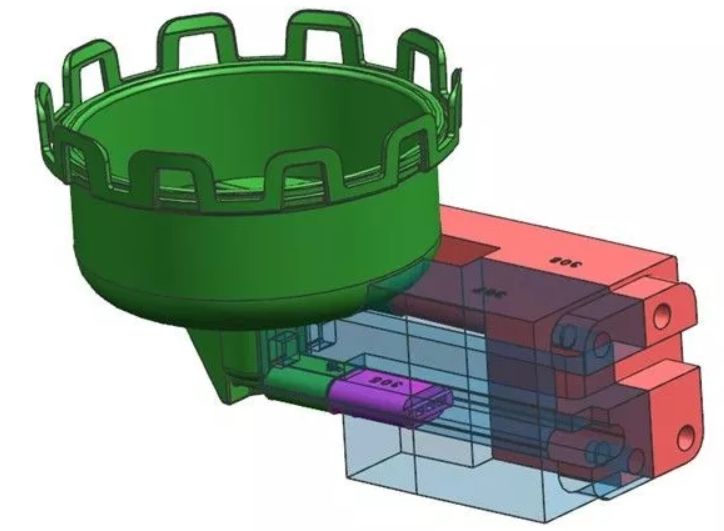

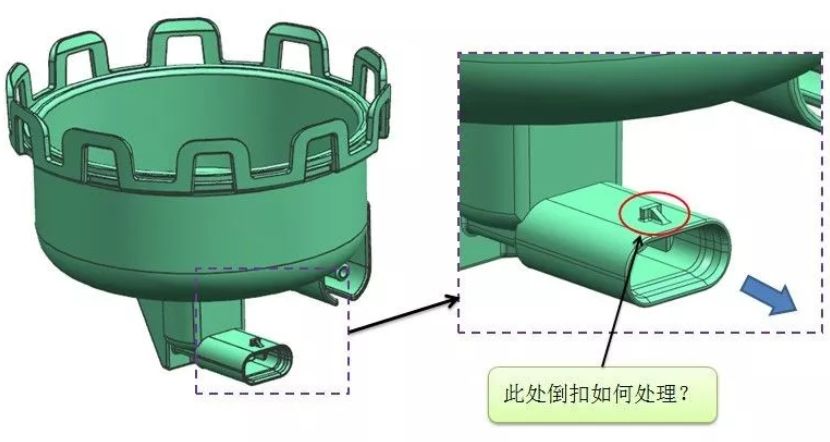

1. 先把滑块镶件设计出来,里面的骨位先暂时不用处理,如图所示。

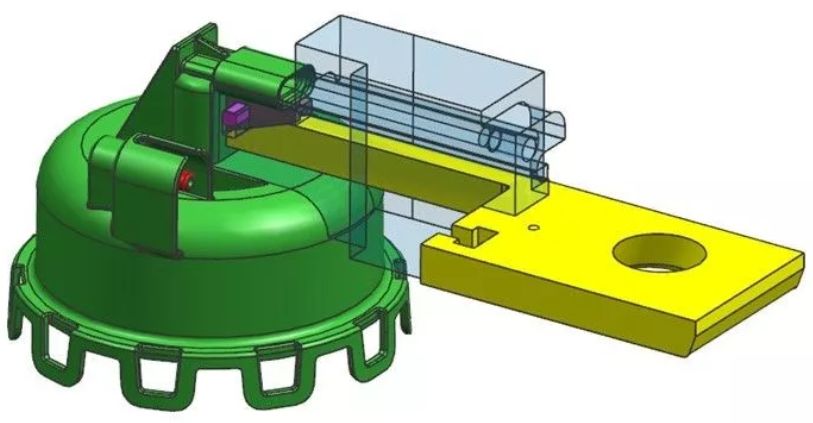

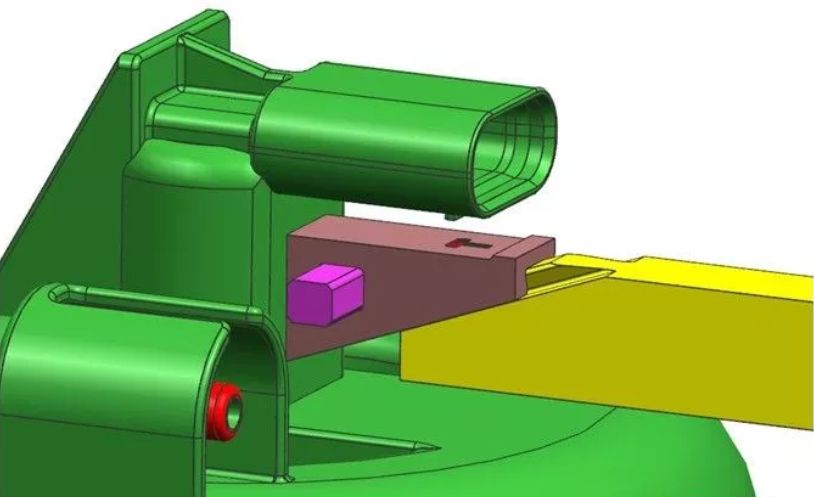

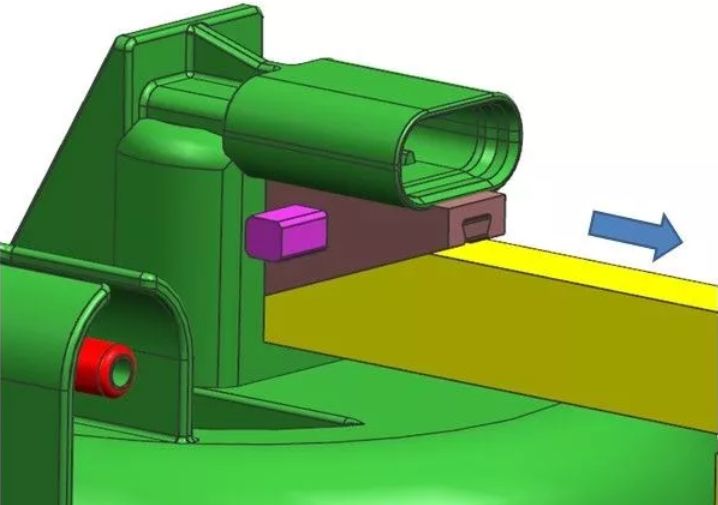

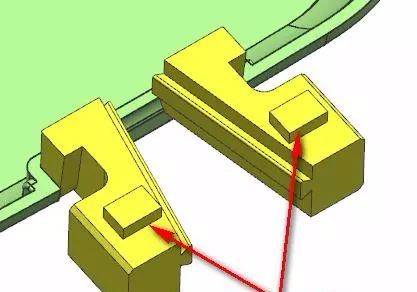

2. 设计小滑块,采用燕尾槽带动小滑块,粉红色的方块为定位块,黄色驱动块往箭头方向抽,由于燕尾槽的作用,小滑块向下滑动,脱离倒扣 :

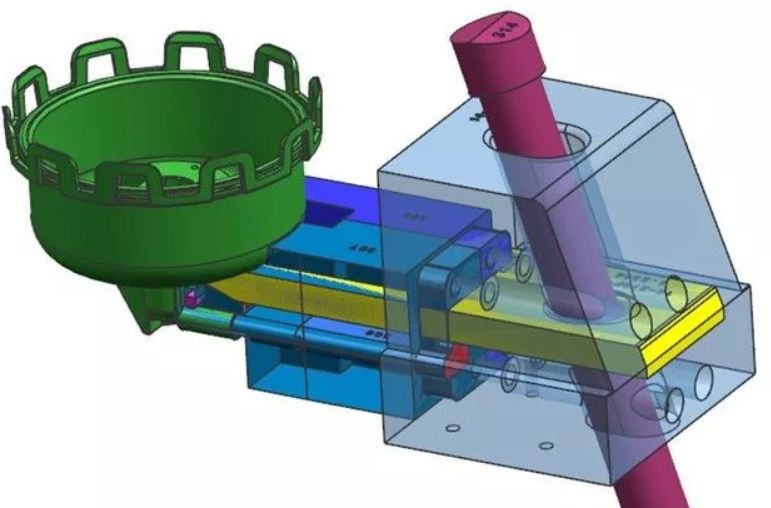

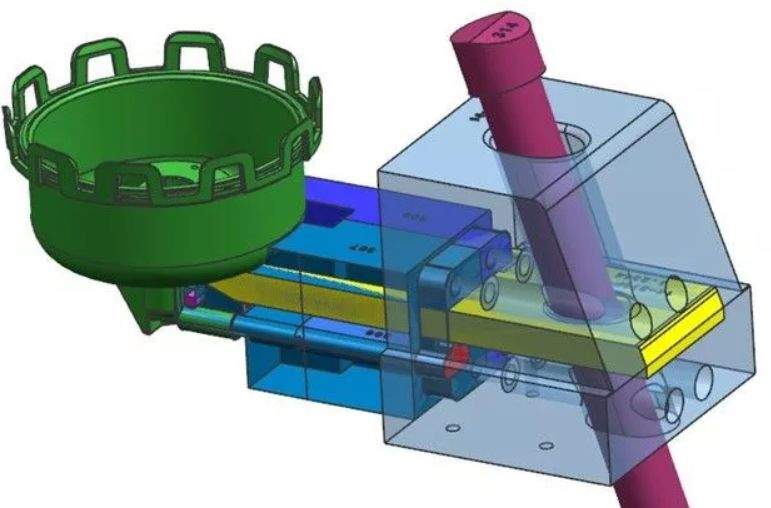

3. 利用斜导柱驱动滑块,滑块需做延迟抽芯,先驱动黄色的驱动块,驱动小滑块抽芯,等脱离倒扣后,延迟抽芯到位,继续抽芯,脱完所有倒扣 。
