CNC编程技巧:等高刀路跟随边界

发布时间:2019-06-25
来源:前沿数控
阅读量:2801

Mastercam2019 等高刀路有两种跟随方式:一种是跟随切触范围,另一种是跟随边界范围。这两种跟随功能都能生成封闭的切削路径,所以可用来优化开放边界刀路。

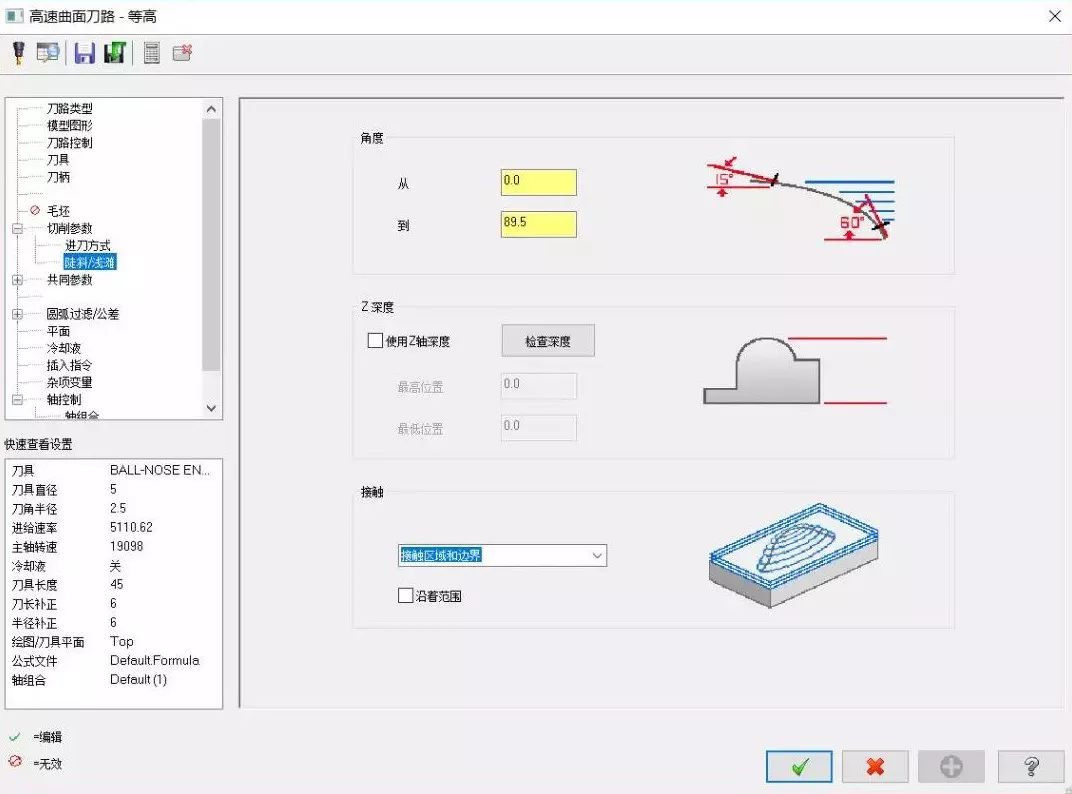

跟随切触范围,早在X版就有这个功能。该选项位于刀路参数“陡峭/浅滩”页面,如下图所示:

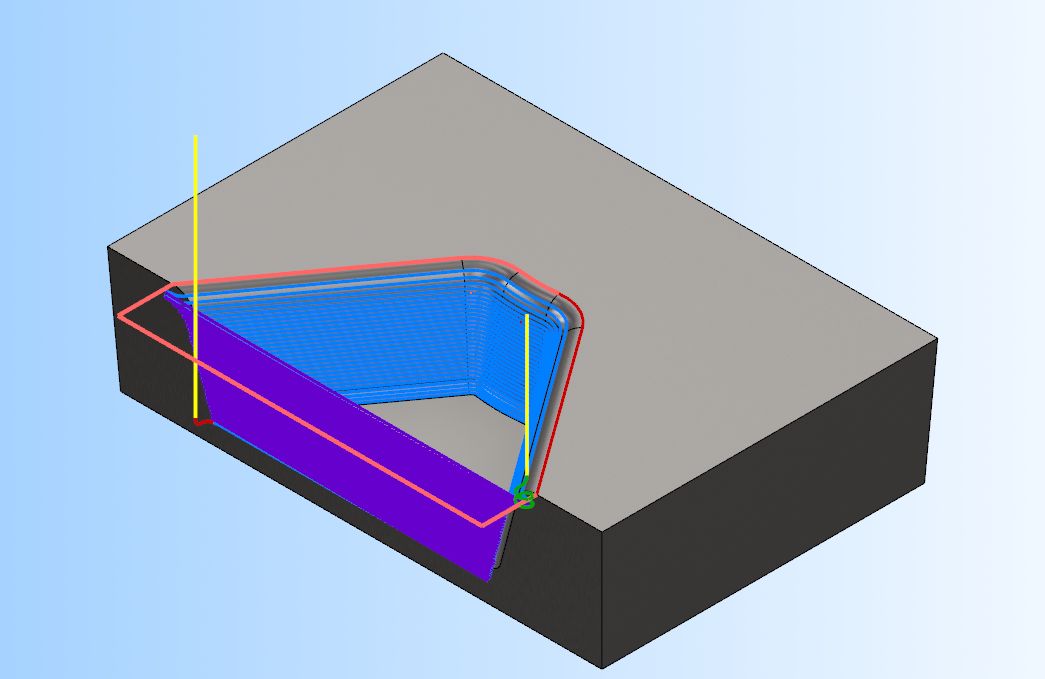

接下来用两种不同跟随方式生成刀路。选择R2.5的球刀,使用等高策略加工开放槽陡峭面,并启用跟随切触范围功能生成刀路,如下图所示。图中,紫色路径是跟随切触范围切削路径,此处路径在不增加辅助面的情况下,是不可调整的。

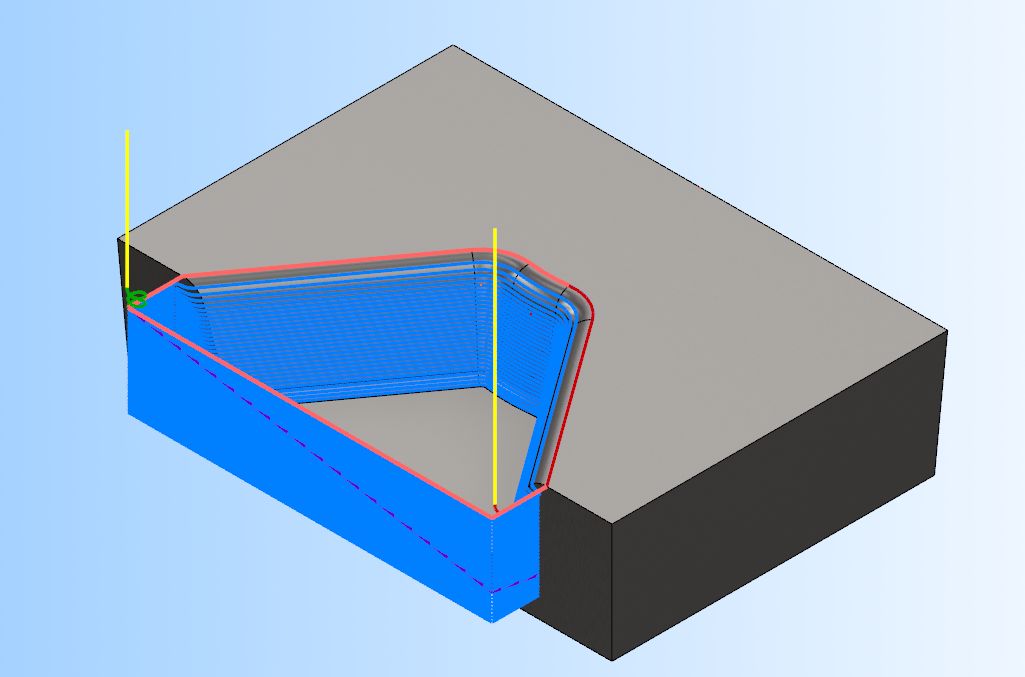

接着启用跟随边界范围功能生成新的刀路,如下图所示。从图中观察到,原先沿着切触范围的路径,现在变成了沿着边界范围走刀。此时刀路,虽然空切路径变成长,但空切的路径是可调整的。


视频操作
