日本高端数控机床开始应用3D打印夹具,我们跟不跟?

发布时间:2019-09-21
来源:TCT
阅读量:1330

一家以生产高端加工中心闻名于世的日本公司,竟然会购买3D打印设备,用它来干什么呢?带着疑问,TCT Group内容主编丹尼尔先生拜访了松浦机械制作所的英国总部,作为英国最大的五轴加工中心所在地,松浦机械不但为客户提供金属3D打印设备,而且目前也是多款3D打印设备的用户,丹尼尔此行将一探究竟。


加工中心制造厂家为什么采购3D打印机?


2018年3月,松浦英国公司首次采购了惠普的3D打印设备,当时这一采购让很多人觉得非常疑惑,一家以CNC金属加工闻名于世的公司为什么要购买一台3D打印设备?后来人们才发现正是由于松浦机械对于重型机械客户需求的理解,以及对于CNC加工的深度认知,才利用惠普的MJF(多射流熔融)技术来为市场提供新的解决方案。

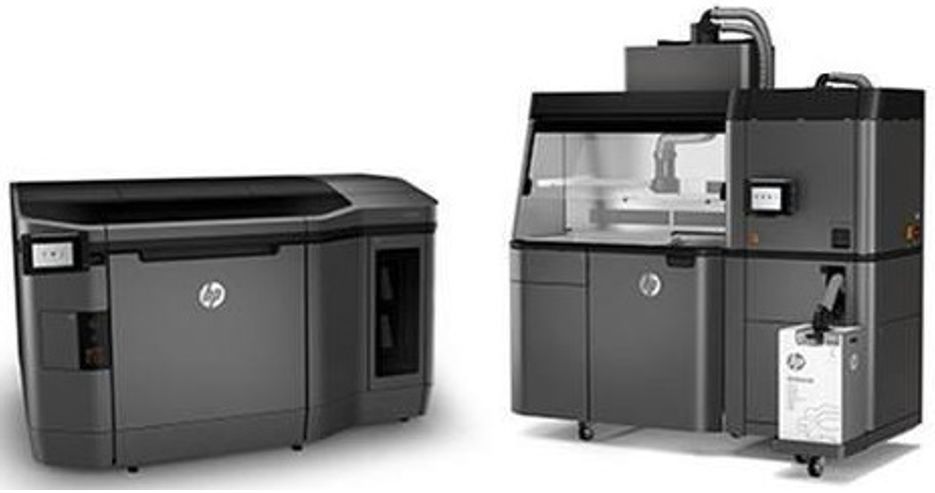

松浦机械所购买的HP上一代多射流熔融设备4200


提升机床运行时间的最大障碍在于夹紧系统的设置和切换,传统工件夹具由金属制造而成,制造周期长达两周,当面对需要快速响应的客户需求,这一点就成了数控铣削作业的瓶颈。


“最初,我们只想用多射流熔融零件来做夹具的试制工作”,松浦机械的增材制造经理彼得说,“但是,利用Autodesk Fusion 360软件生成设计,我们在使用过程中确实体验到了HP4200多射流熔融3D打印机器的速度。我们在MX-850上的五轴数控加工中心上定制开发了一套工件夹紧装置与HP的打印夹具来配合。



HP 3D打印的夹具

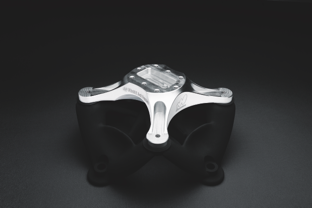

夹具和完成的加工工件


这种夹具的价格较低(仅仅为CNC的50%),相较于传统夹具,其重量相当轻,这意味着该产品的机械托架可以承载更多的重量,而且更重要的是,其制造速度也明显更快。彼得说:“通过使用3D打印,你可以在48小时内设计、打印、进CNC,并开始加工客户的定制零件。”而这个在之前往往需要两周时间。


哪些加工中心有必要配置3D打印设备?


“并不是说它将100%取代传统的夹具,这太疯狂了”,彼得解释说,“但我们所证明的是,3D打印功能强大且用途广阔。对于某些有特殊产量需求的应用而言, MJF可提供一个真正可行的替代方案。”


进一步分析我们不难看出MJF的核心优势在于需要快速响应的单个或小批量零部件,同时制造尺寸不能过大。HP 4200的打印尺寸为380x284x380mm,而MX-850同步5轴控制加工中心能够切削直径850×450mm的零部件,而MX-850本身定位为中型加工中心。所以不难看出,如果加工厂的客户所订的加工件订单一般为小中型尺寸,且急件较多,那配置3D打印是一个不错的方案。


另外松浦机械还配置了DyeMansion 的后处理设备,以对夹具进行进一步的表面处理。

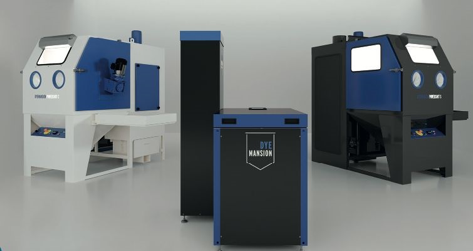

DyeMansion 的后处理设备


了解更多,去参观TCT深圳展吧!


亚太最大的专业增材制造展览会,即将登陆深圳,TCT深圳展——华南3D打印、增材制造展览会将于10月15-17日在深圳会展中心(福田展馆)举办,包括3D systems、惠普、Renishaw、SLM Solutions、Formlabs等超过85家3D打印关联企业将参展本次展览会。


2019年TCT深圳展部分展商名单:




除了您能看到惠普公司带来的为CNC加工厂和夹具工程公司提供的面向行业的解决方案以外。您将会见证惠普公司的5200新型3D打印设备在中国地区的首发。首发仪式将于15日下午在场馆内的TCT INTRODUCING 区域开展。

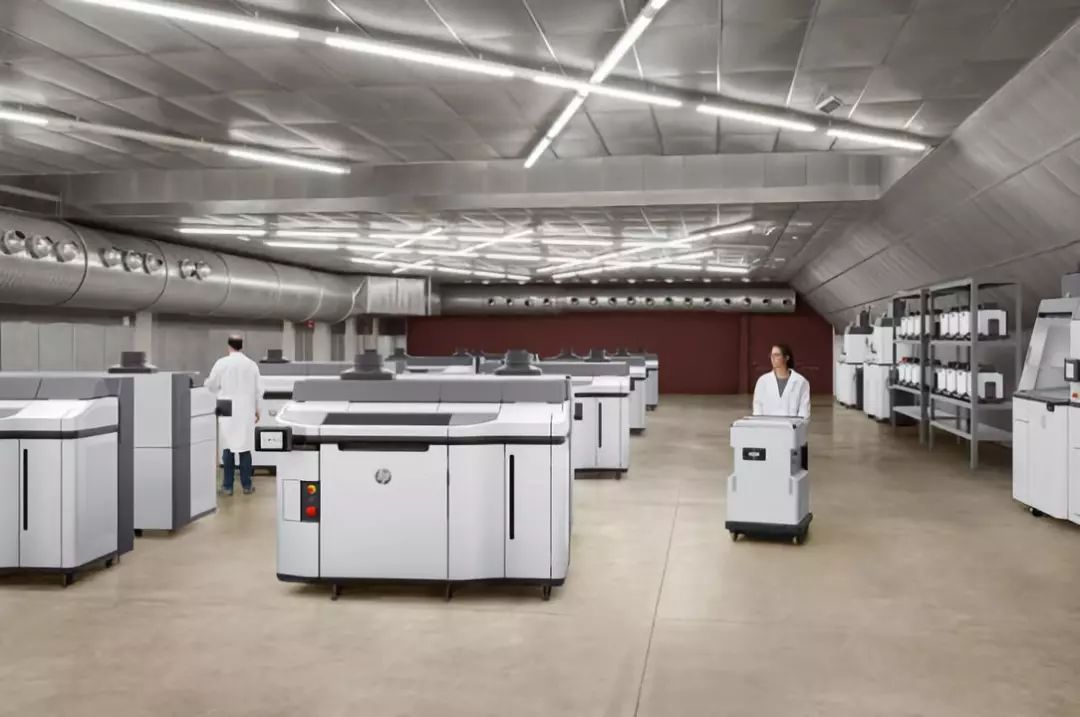

HP新型3D打印设备5200即将中国首发
