Mastercam 使用技巧 | 平行刀路垂直填充

发布时间:2019-10-16
来源:Mastercam
阅读量:2709

Mastercam曲面高速平行策略,可基于残脊高度生成一系列相互平行的刀路。该策略融合高速切削加工理念,刀路具有拐角平滑、能垂直圆弧进退刀、能垂直填充等特点。接下来我们着重说明一下垂直填充功能。

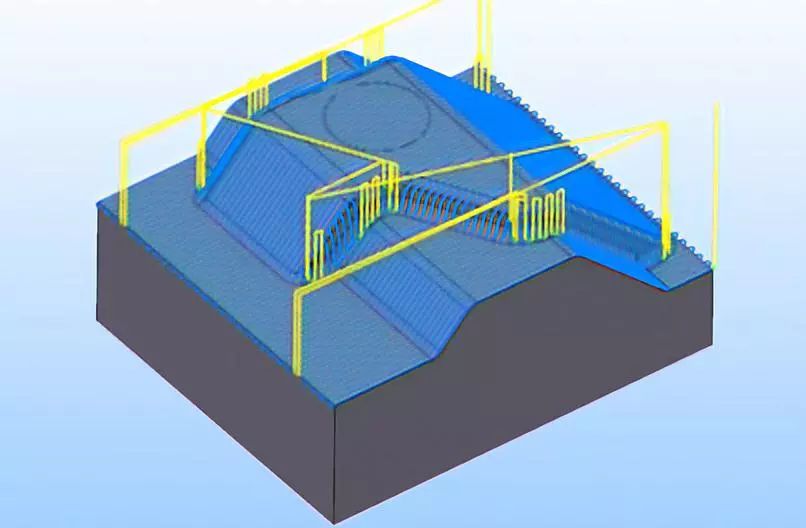

当不启用垂直填充功能,在陡峭的投影面上,生成的路径会稀疏不齐,如下图所示。

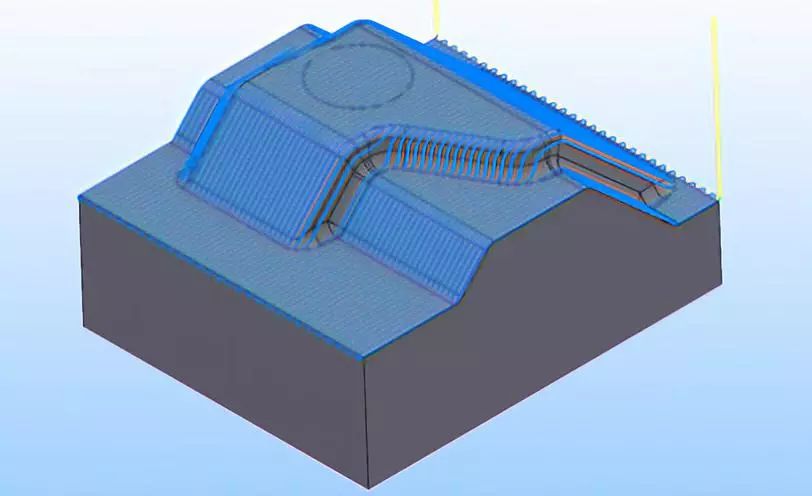

当启用了垂直填充功能,在源刀路基础上,再将投影切割方向旋转90°,生成填充路径。

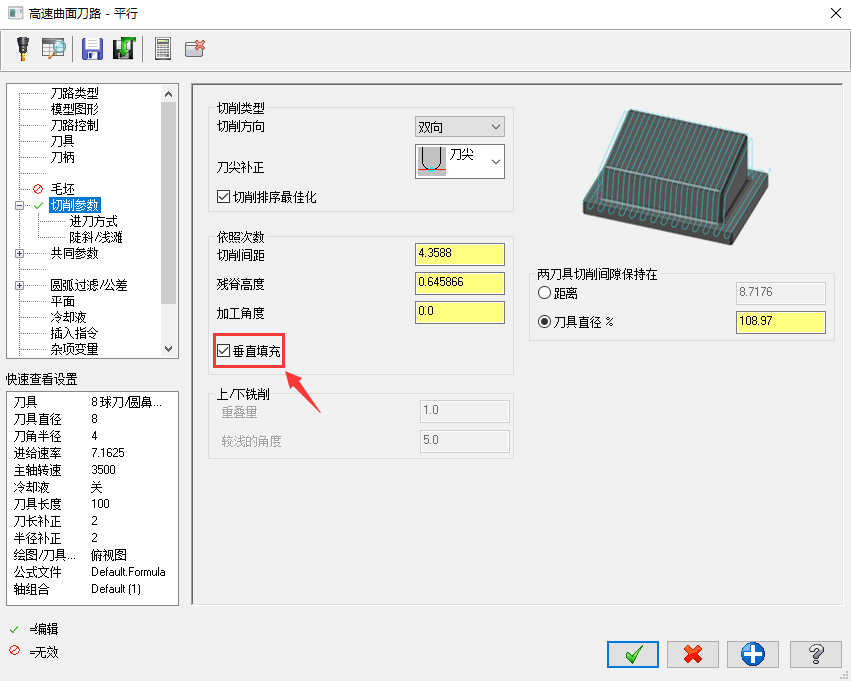

从上图中可以发现:启用垂直填充功能刀路匀称,几乎没有加工死角。垂直填充功能只有高速平行刀路才支持,选项位置如下图箭头所示。
