典型模具结构 | 内侧环形倒扣如何脱模?

发布时间:2019-10-18
来源:
阅读量:1666

今天为大家推荐一套具有代表性的塑胶模具结构:内侧环形倒扣脱模结构。

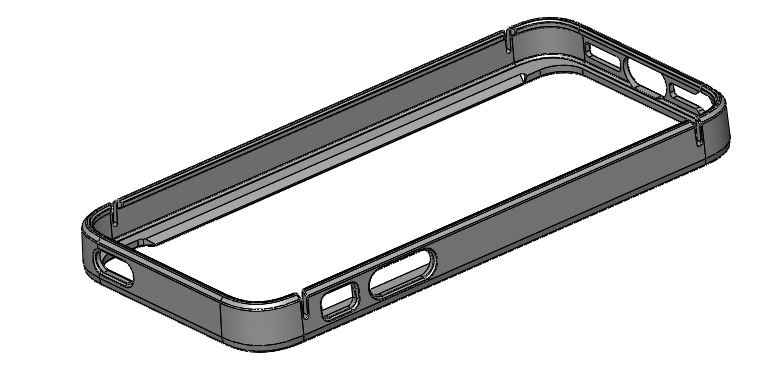

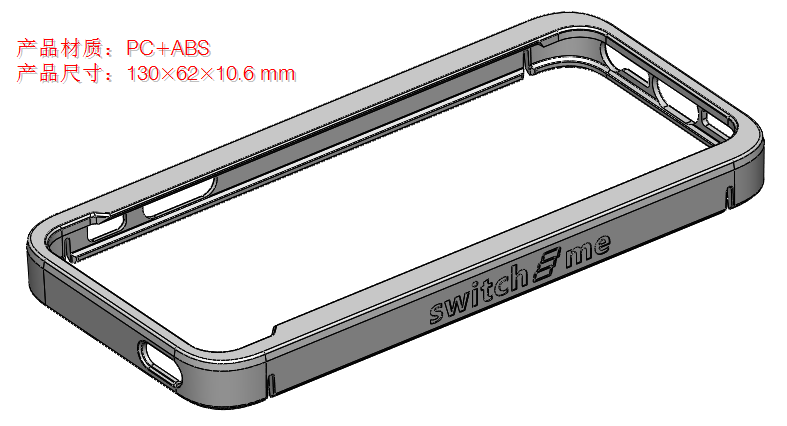

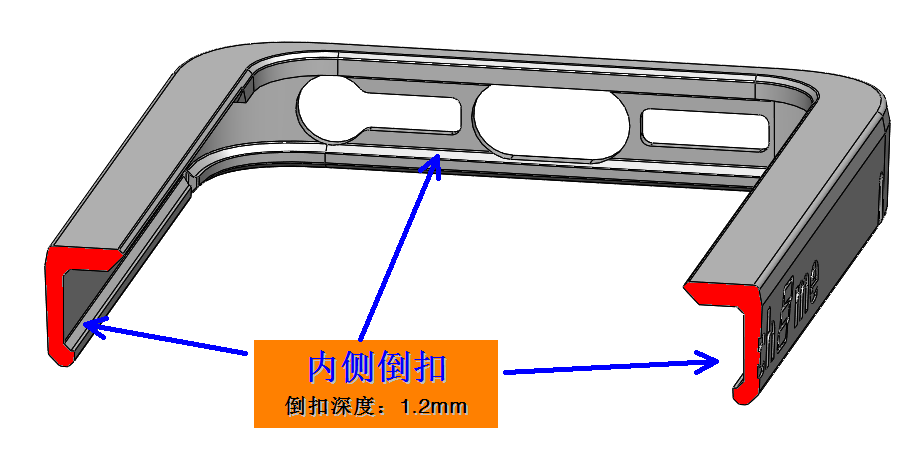

一、产品结构




二、模具结构

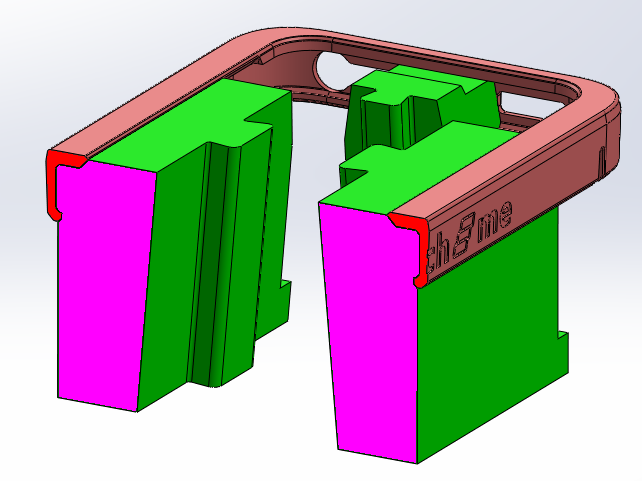

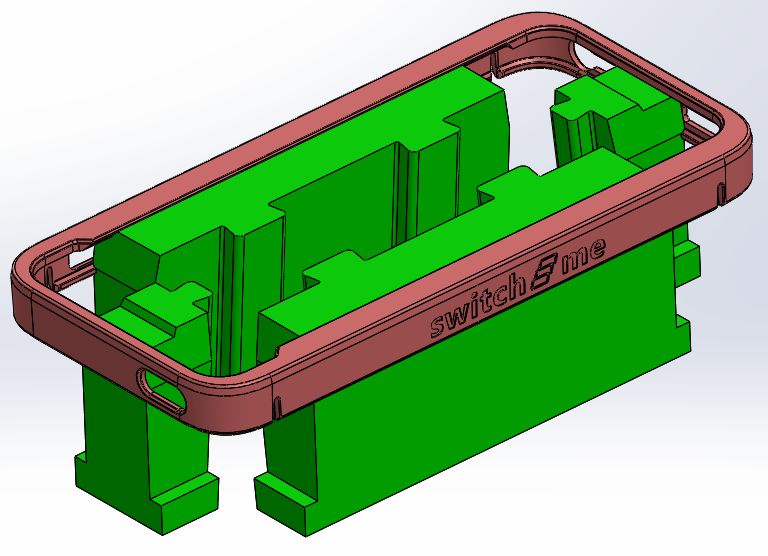

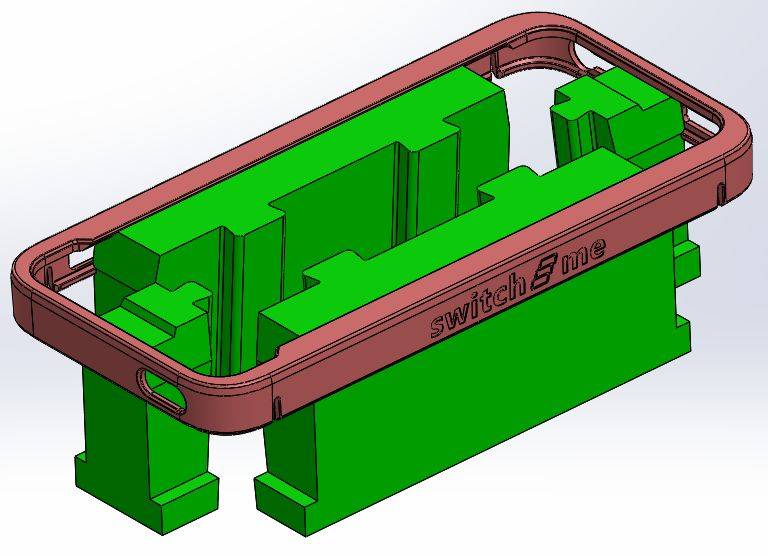

上图中绿色为内滑块,成型产品四边倒扣。

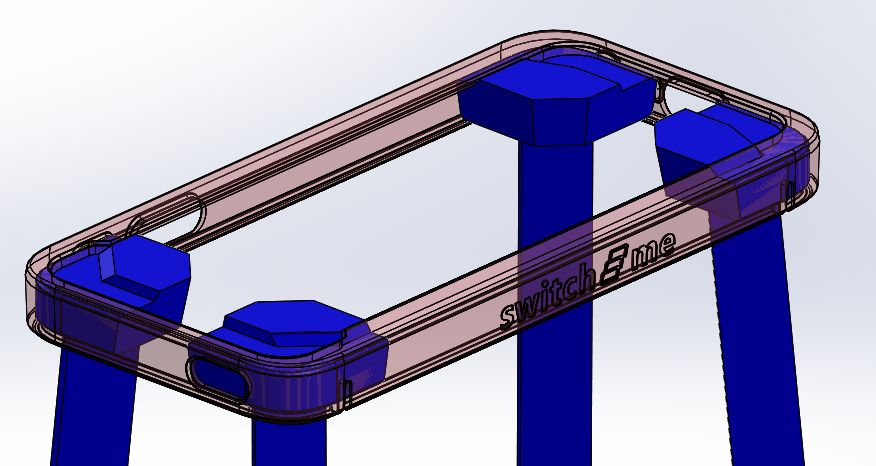

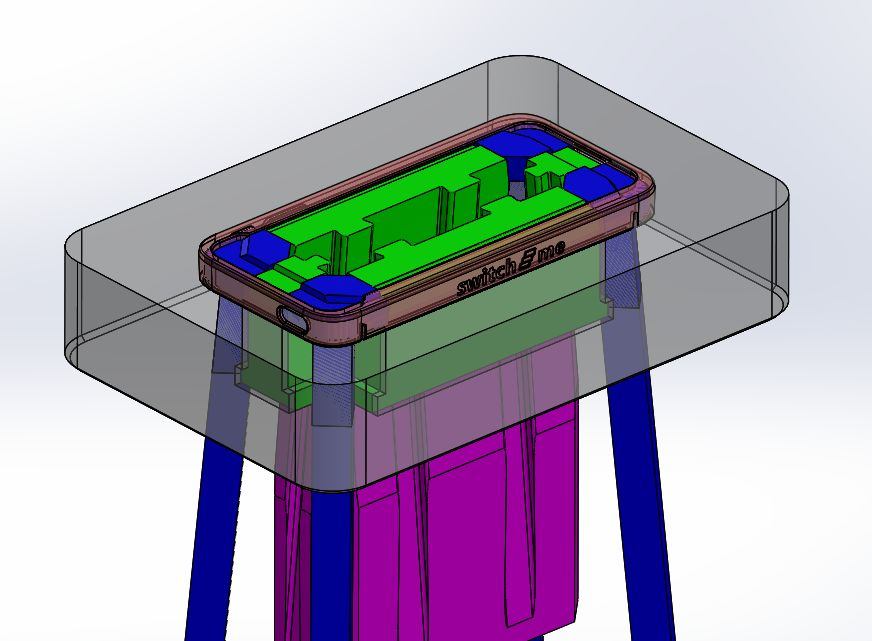

上图为设置在产品四个角的斜顶。


三、开模动作

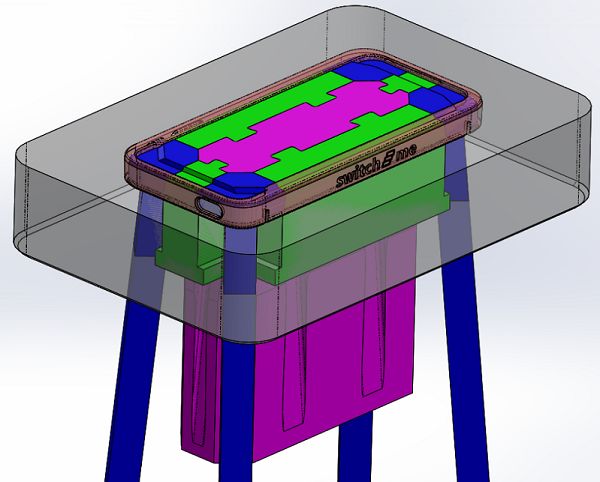

初始合模状态:

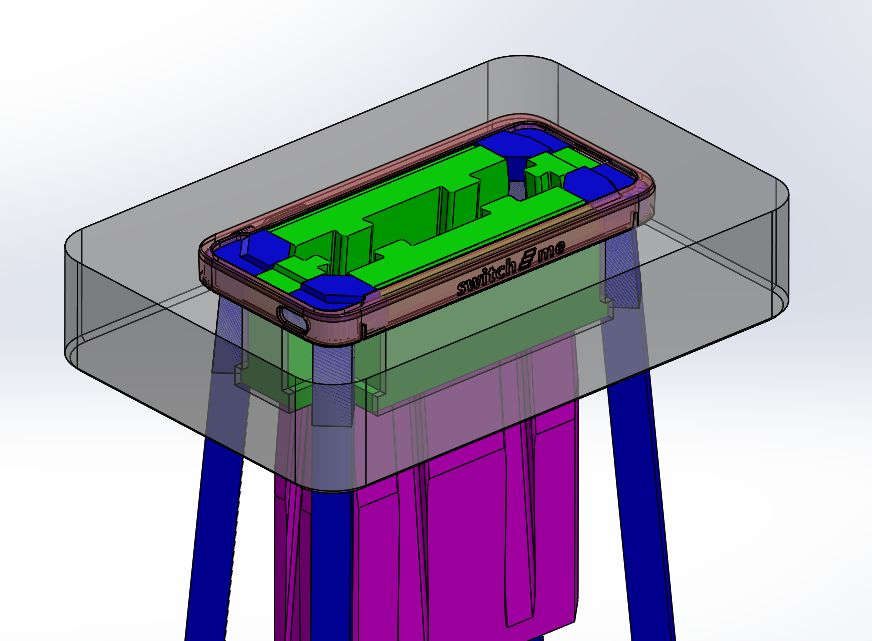

第一步先将内滑块抽出:

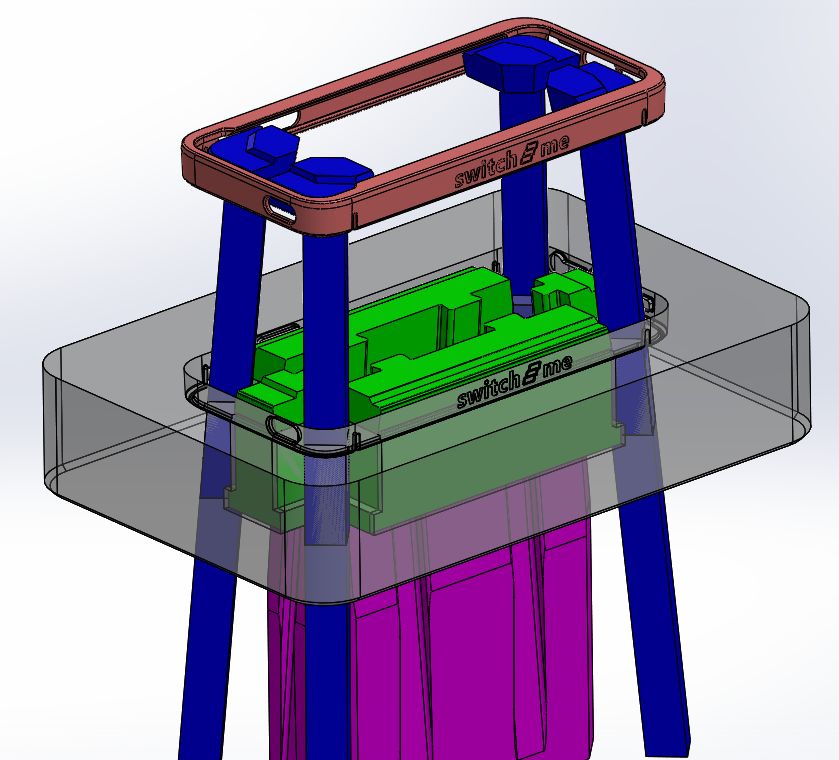

最后通过斜顶将产品顶出:




此模具结构相对而言并不复杂属于简单类型的模具, 但属于典型结构具有参考意义。
