GF加工方案全球领先的MSP主轴防撞功能,确保您万无一失

发布时间:2020-02-21
来源:GF加工方案
阅读量:3096

新数控程序第一次执行时,通常易于发生碰撞。GF加工方案MSP主轴防撞功能确保万无一失!保护主轴来自所有方向的碰撞,目前全球领先!




划重点

• 保护机床几何不变形

• 缩短机床的停机时间

• 全面控制成本

• 降低机床损坏的保险费

• 碰撞后重新开始生产仅需10分钟


效果

+ 防护功能始终有效运行

+ 适用于20,000 min-1主轴

+ 粗加工效能不受影响

+ M304/305安全限速

- X、Y、Z 轴快移速度达 12 m/min.

- C 轴快移速度达 3,150°/min.(8.75 min-1)

- A 轴快移速度达 3,150°/min.(6.25 min-1)


评价

保险公司:“在机床的整个寿命期内,平均损坏2-3支主轴。”

财务部:“主轴损坏一次的代价就超过对MSP的投资。”

放心的机床操作人员:“真好用!”

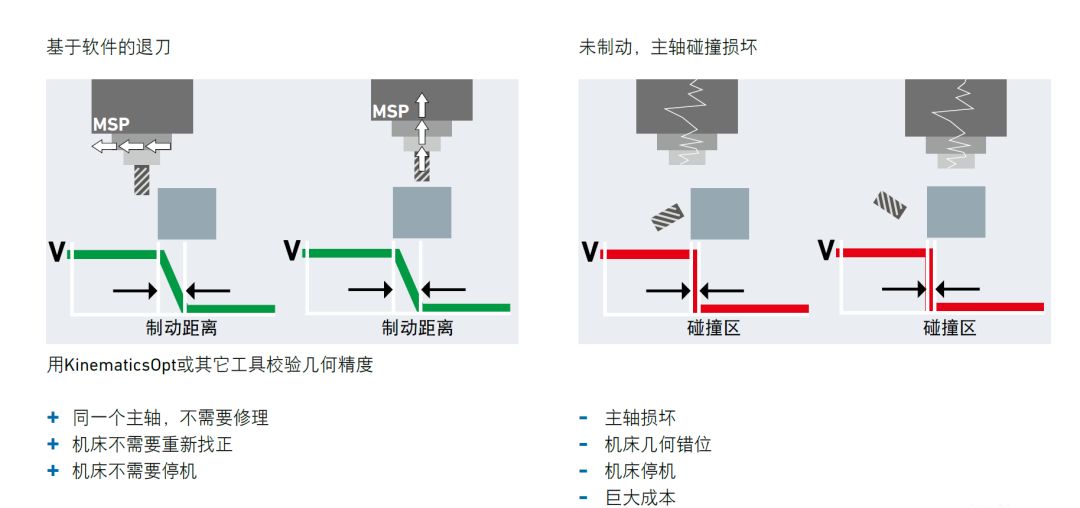

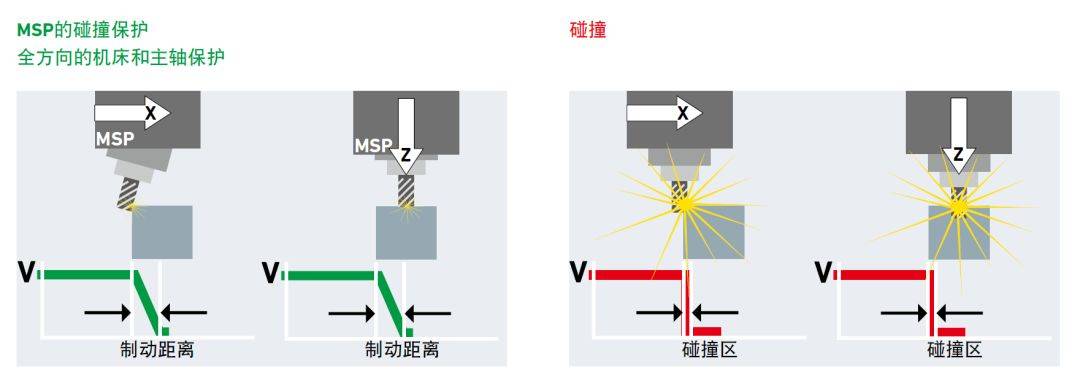

工作原理


发生碰撞时,作用于刀具上的力使主轴变形,主轴变形可能损坏主轴轴承。主轴变形后,该轴驱动获得自动紧急制动所需的空间。制动距离取决于运动速度,可以在可获得的距离范围内。因此,无损制动允许的速度达12m/min。MSP适用于任何方向,与加工大多数材质时的加工速度无关。


只需要在机床上使用M功能中的M304,让机床在安全范围内工作(例如第一次执行加工程序时):X、Y和Z直线轴运动速度可达12 m/min,A轴和C轴旋转轴分别可达2,250°/min和3,150°/min。成功运行程序后,用M305关闭对高进给速度的限制,让机床重新使用最高进给速度。


即使机床的运动速度超过12 m/min,主轴保护功能仍有效,免维护的MSP系统在工作中没有损耗。


M304功能被激活后,当刀具或刀柄碰撞时,以及所有撞车事故发生时,都将保护主轴,避免其损坏。M304/M305事件都及时地记录在CNC数控系统中。


效果对比

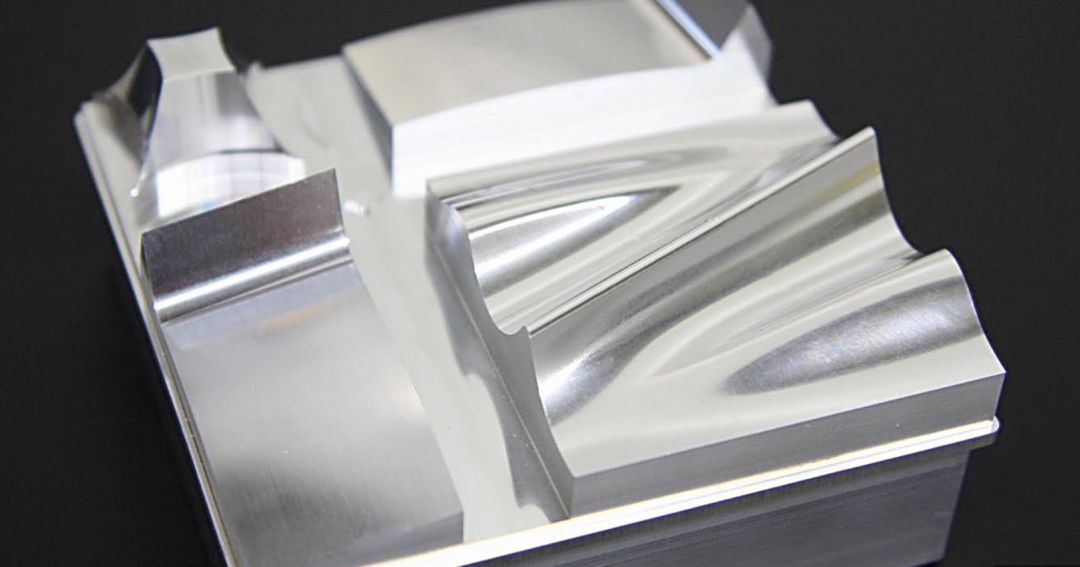

碰撞200次后,加工的工件:
