山高刀具:无软管型直连式冷却,让断屑和加工更高效

发布时间:2020-06-25
来源:山高刀具
阅读量:2064

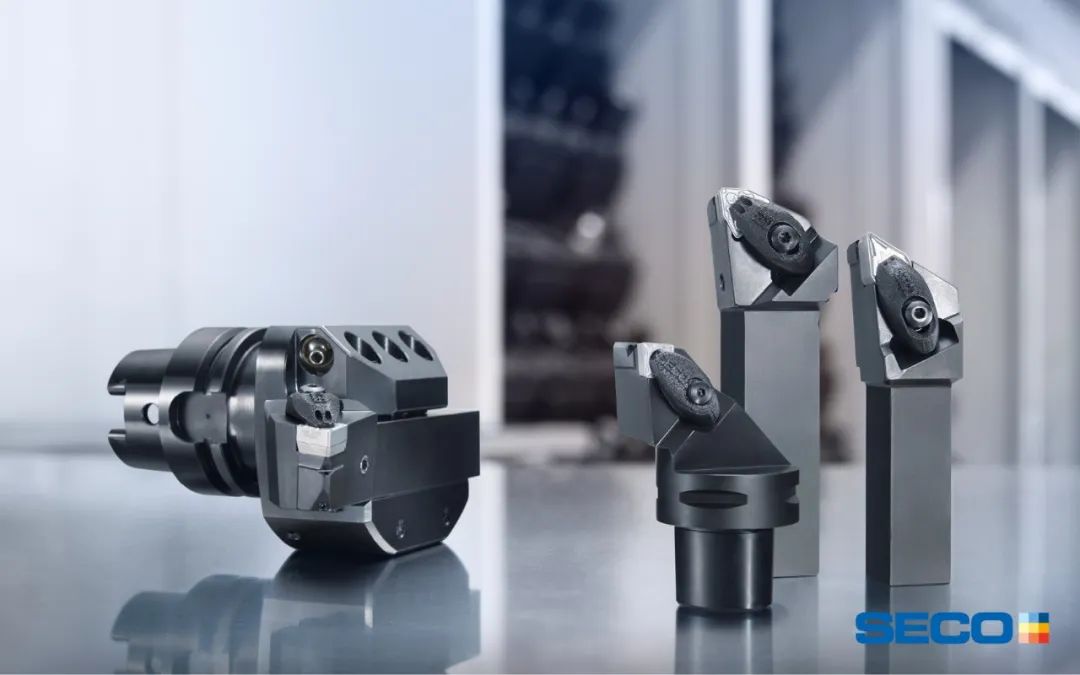

现在,山高扩展了其业界领先的 Jetstream Tooling® 飞流刀具解决方案,推出了可覆盖通用 ISO 车削应用的JETI 刀杆(集成式 Jetstream Tooling® 刀杆),不通过外部软管直接将冷却液近距离喷至刃口,将帮助您有效优化切屑控制并提升生产安全性。




一、集成式的冷却液流动控制,无软管连接


使用外部冷却液软管连接会使得软管在加工过程中造成碰撞和剐蹭,调整摆正软管位置耗时且费力。现在,JETI 刀杆通过集成冷却液通道将高压冷却液从设备直接输送到切削刃,无需任何外部软管或连接,实现精确、无干扰的冷却液输送,同时可以缩短安装时间。



二、高压、高精度冷却液,实现高效排屑

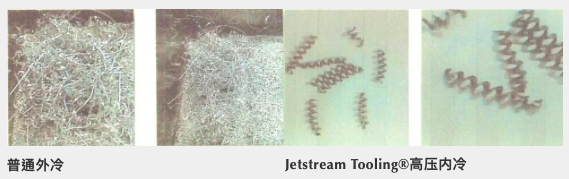

通过将高压冷却液直接输送至切削区,JETI 技术可确保出色的切屑和温度控制。Jetstream Tooling® 通过我们独特的冷却液导流器在最靠近切削的区域精确提供高压冷却液,实现高效的切屑管理,延长刀具使用寿命并带来卓越的零件表面粗糙度。


Jetstream Tooling® Duo 还从后刀面部位提供第二个冷却液出口,显著提高冷却液的有效性。第二个出水口可根据具体应用需要关闭,或当总冷却液压力较低而关闭以提高主喷口的能效。


因此,制造商可以采用更高的切削参数以显著提高产量,而不会影响任何 ISO-S、ISO-M 或 ISO-P车削加工的生产安全性。在 ISO 车削加工期间,能够轻松防止切屑堆积带来的危害,避免生产停滞,同时能够转移/引导切屑远离切削区。



三、单螺栓固定冷却液压板设计,刀片更换更方便


内冷压板采用最新增材制造技术制成,高强度高稳定性,有效控制切屑,显著延长刀具寿命。同时结构紧凑、附件少、使用更方便,转动一颗螺钉即可快速更换刀片,最大程度地缩短设置时间并延长加工时间。


系列概览


现可提供各类使用集成式Jetstream Tooling® (JETI) 技术的刀杆产品,可用于所有类型的应用。


•  通用ISO车削应用

•  切槽应用的山高MDT & X4产品

•  螺纹应用的山高Snap-Tap

•  切断应用的山高150.10

• 公制刀杆:柄部直径范围为 2020 mm 至 3232 mm;英制刀杆:柄部直径范围为 0.75"、1.0" 和 1.25"

•  Seco-Capto™:从 C4 到 C8 的所有尺寸


加工案例


问题:切屑很长,机床阻塞。清理切屑花费大量时间,生产效率低。

目标:切屑变短

工件:大齿圈

材料:SMG P4

加工方式:外圆车削

冷却液压强:30 – 40 bar

目前的刀具:C5-PWLNR-35060-08

目前的刀片:WNMG080408  P25类材质

Seco刀具:C5-DWLNR-35060-08JETI

Seco刀片:WNMG080408W-MF5, TP2501


切削参数:



vc = 300m/min, f = 0.4 - 0.5mm/rev, ap= 0.5 mm

刀具寿命:15 min (2 件)

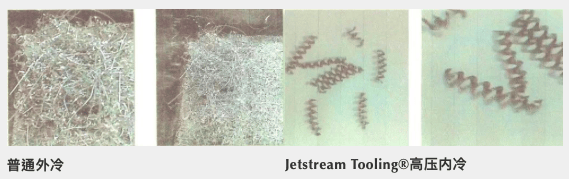

结果:


客户先前碰到长铁屑阻塞机床的情况,这使得客户需要花费大量时间清理铁屑。现在铁屑问题已经被解决,加工过程安全可控。切削参数提高了50%的同时寿命未发生明显下降。Jetstream Tooling®非常成功。
