为精密电子产品模具制造商打造的立式加工中心是什么样的?

发布时间:2020-07-16
来源:前沿数控
阅读量:9856

随着人们消费水平的不断提高,对产品的品质和个性化提出了更高的要求。电子产品制造行业模具制造商把模具当成艺术品来加工,对加工精度和表面质量提出了极其苛刻的要求,同时还要求极短的交货期。


大家都知道,立式加工中心是精密模具制造中最为重要的设备之一。作为行业的标杆,牧野机床已成功地向市场推出了F系列、V系列、iQ系列立加机床。而随着电子产业对加工精度和效率提出的更高要求,牧野研发团队再次突破极限,重磅打造出新一代立式加工中心e500。

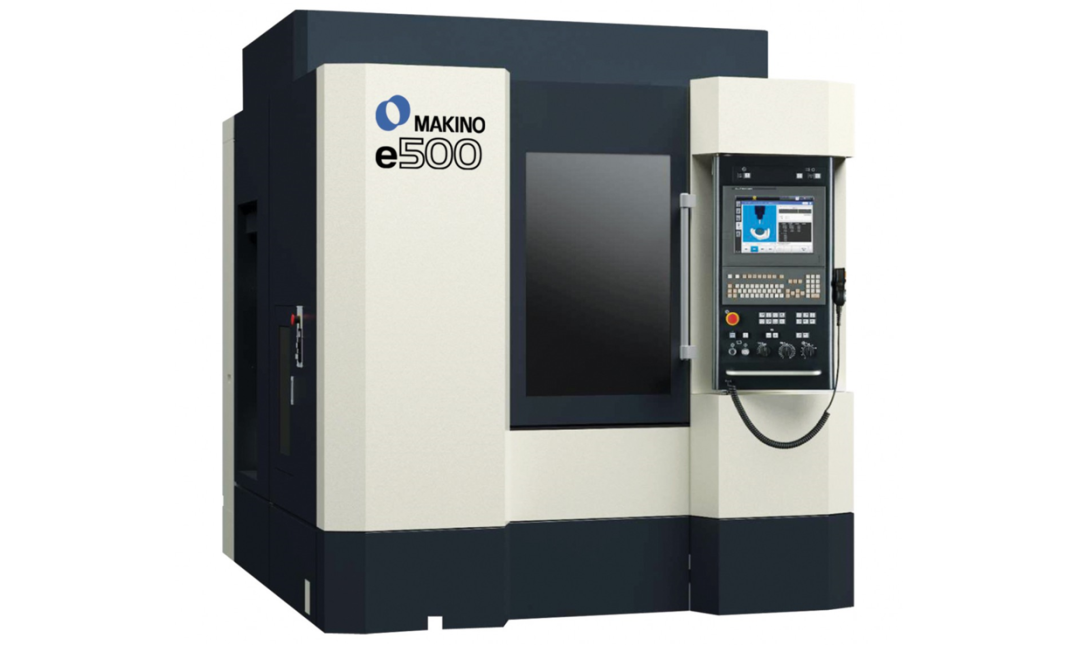

牧野新一代立式加工中心e500

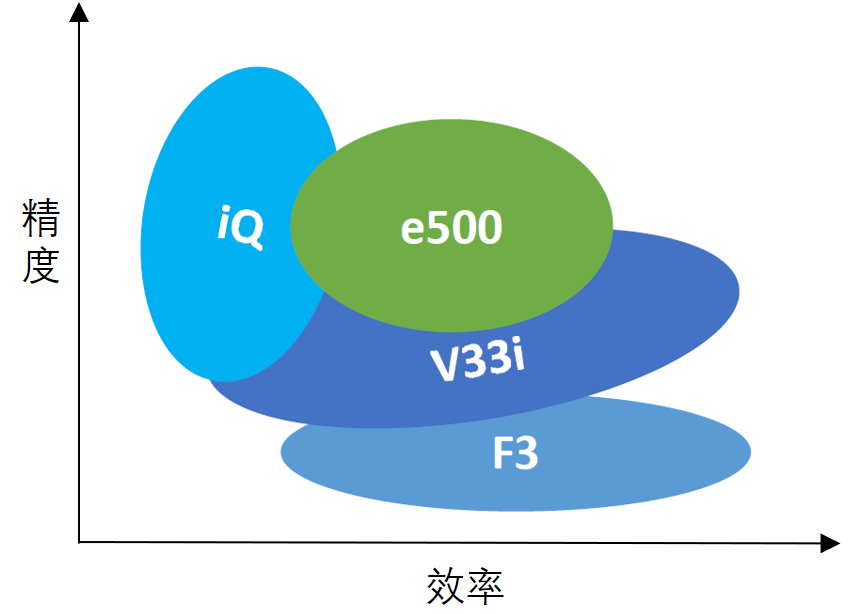

牧野e500系列,既具有V33i系列高刚性、高效率的特点,同时其加工精度也能与超高精度的iQ系列媲美。从而将立式加工中心的综合性能引领进入一个全新高度的水准。



用英文字母e来命名,因为这款机床是专门为电子产品制造行业(英文简称为EMS)而开发的,同时它还具有多层含义:


endure  高可靠性

高刚性成熟结构,3轴直线电机


efficiency  高效率

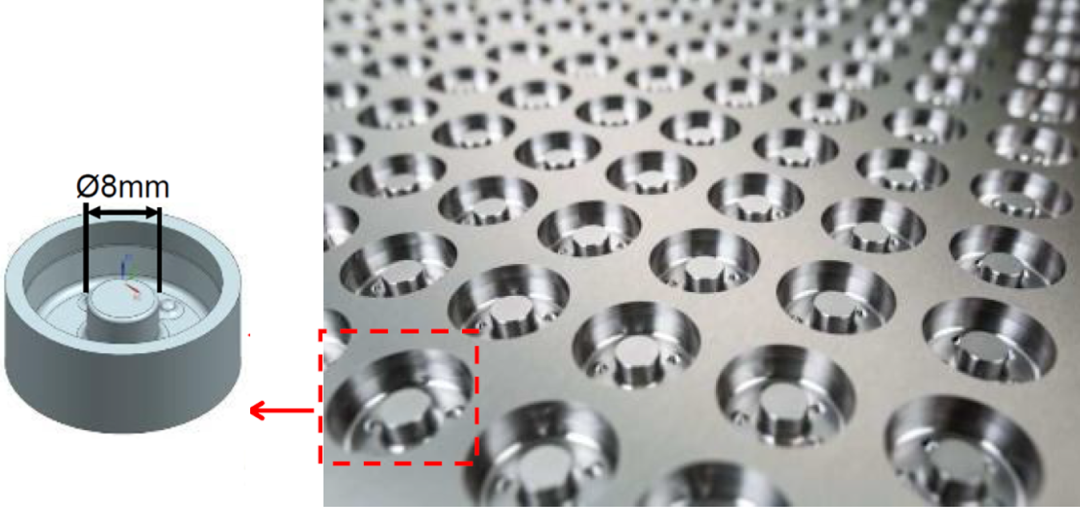

30000RPM电主轴,可实现Φ8mm刀具开粗


extra-high accuracy  超高精度

程序分辨率0.00001mm(小数点后5位)

光栅尺分辨率0.00000125mm(1.25nm)


eco  节能环保

水冷式冷冻机,设备排出的热量不到车间里


easy to use  操作简单

Pro6控制,简单易用,对人的依赖降到极低


牧野e500视频介绍:



一、e500 机床特性


1)高刚性、高可靠性

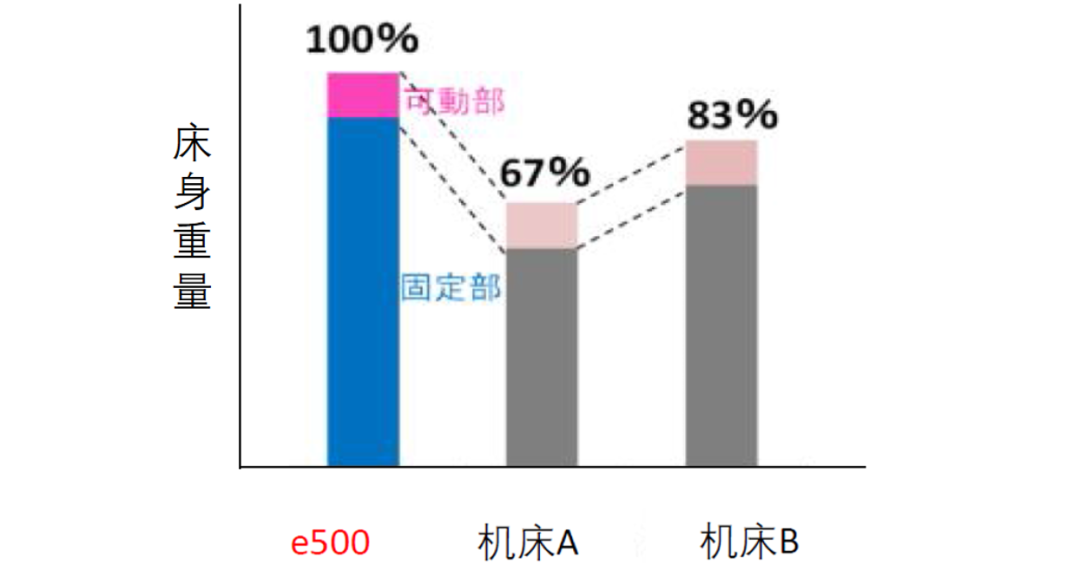

8400kg的床身重量和独特的构造,可以使可动部轻量化;XY轴独立结构保证了进给轴的高刚性;搭载Makino自主研发的进给轴,以及SGI.5控制功能,在品质不变的前提下,加工效率提升30%(高速的前提是保证精度)。




2)超高精度特性


真圆度<1μm,且不随承重和进给变化而变化;光栅尺分辨率达1.25纳米,程序分辨率小数点后可达5位(0.00001mm),从根本上具备高精微细加工的特性。



真圆度<1μm

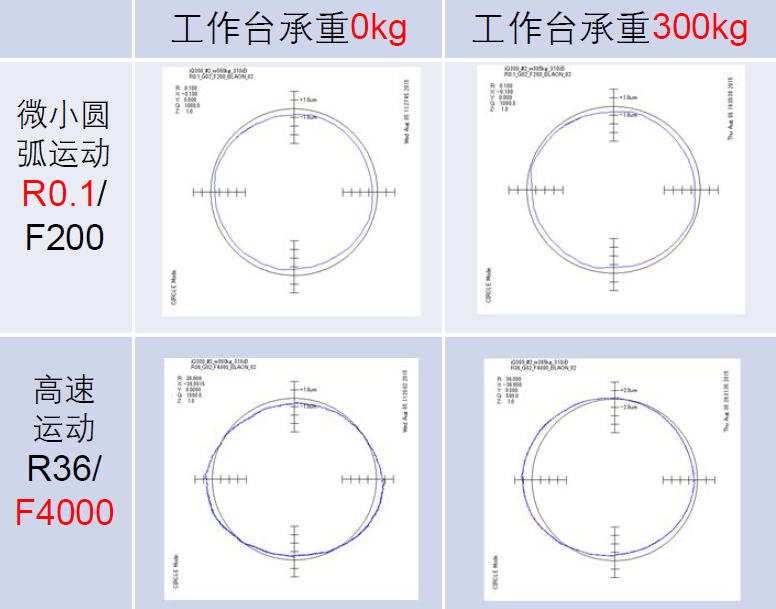

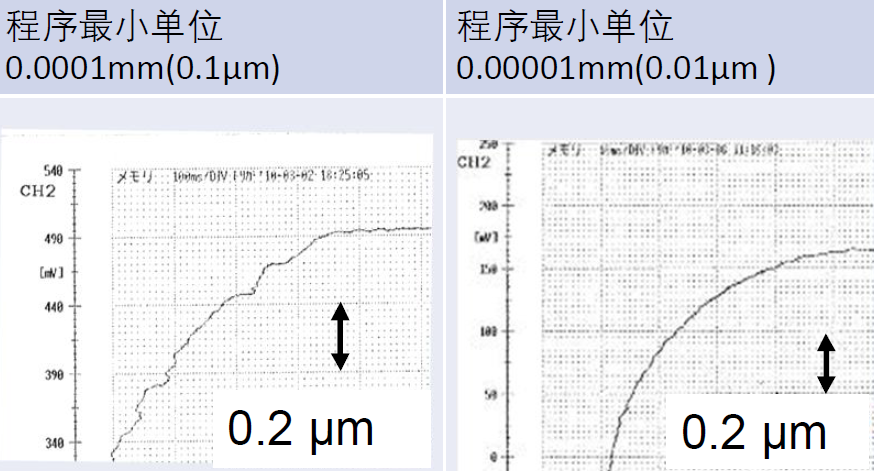

不同分辨率下,圆弧轨迹比较


3)直线驱动


直线电机驱动相比滚珠丝杆驱动而言,不存在马达反转时的丝杆背隙,但发热和端部效应是直线电机的难点,牧野采用主轴中心冷却技术,直线电机定子和动子单独冷却的方式,有效攻克了技术难题。并且相比普通直线驱动,牧野的直驱对置不会导致工作台和导轨压力增加而影响加工精度。

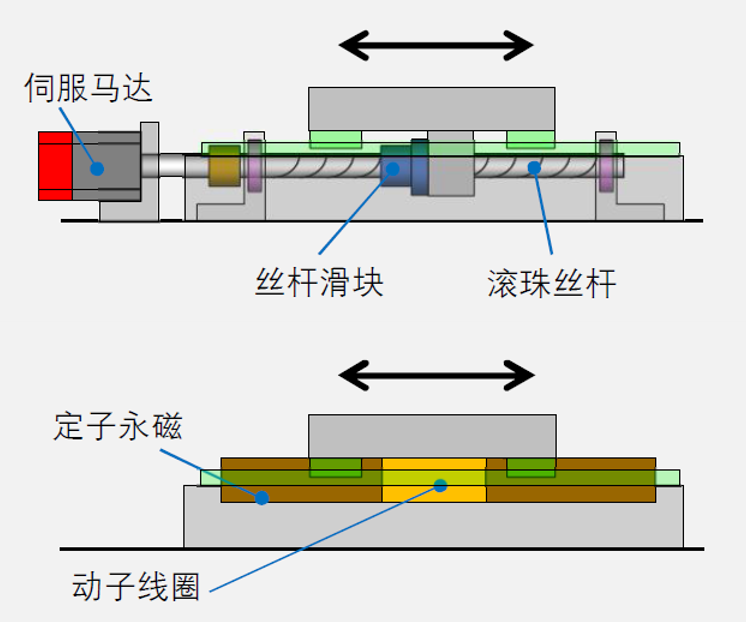

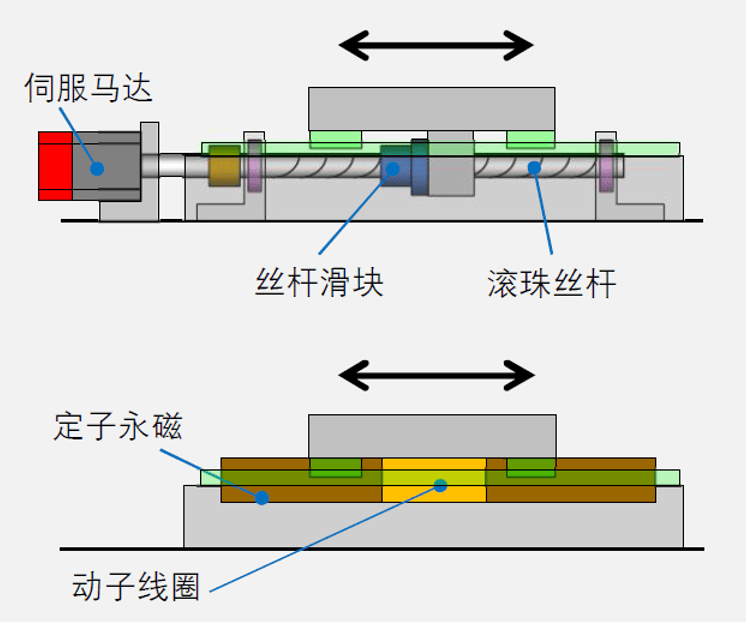

滚珠丝杆驱动和直线电机驱动对比

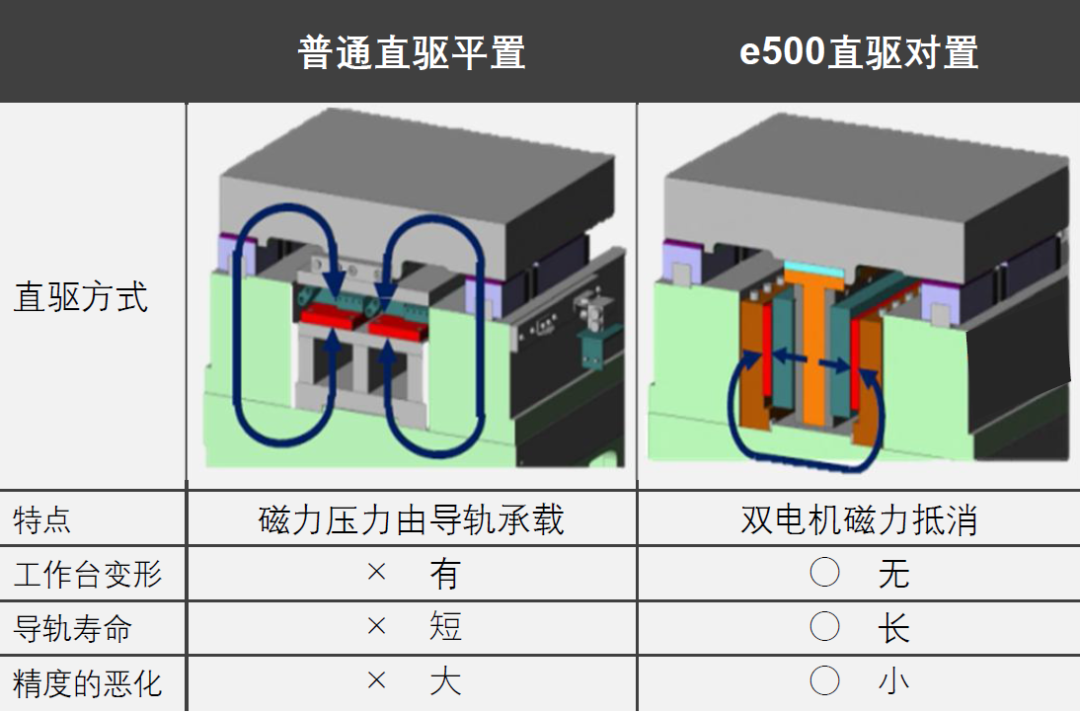

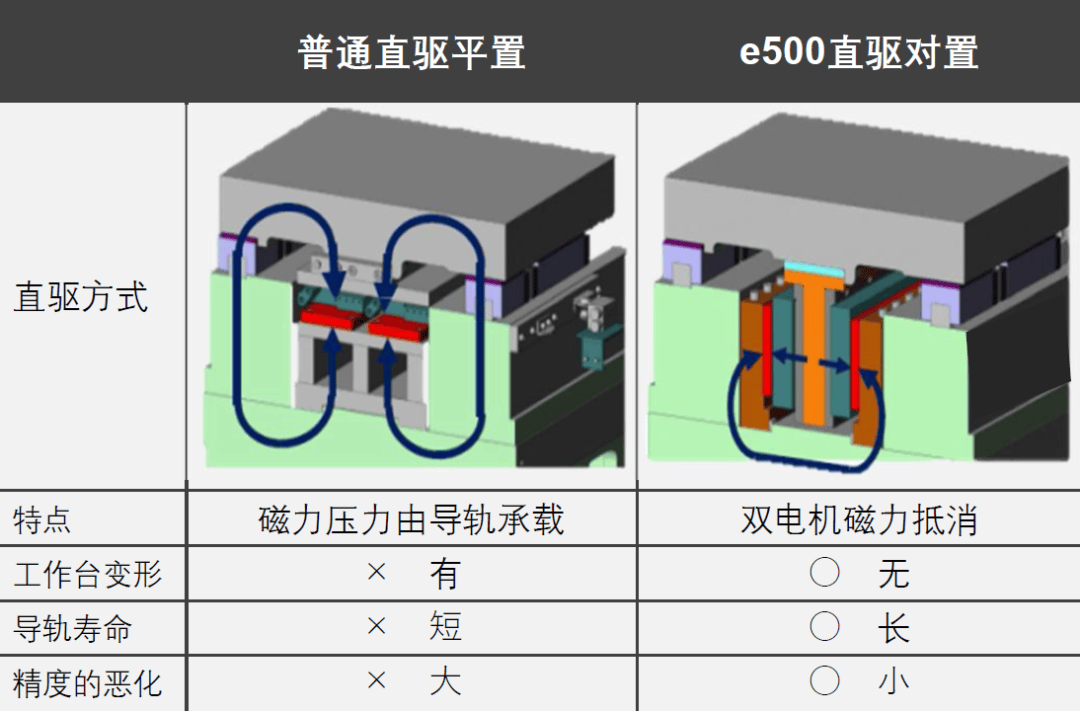

普通直驱平置和e500直驱对置对比


4)3万转主轴刚性

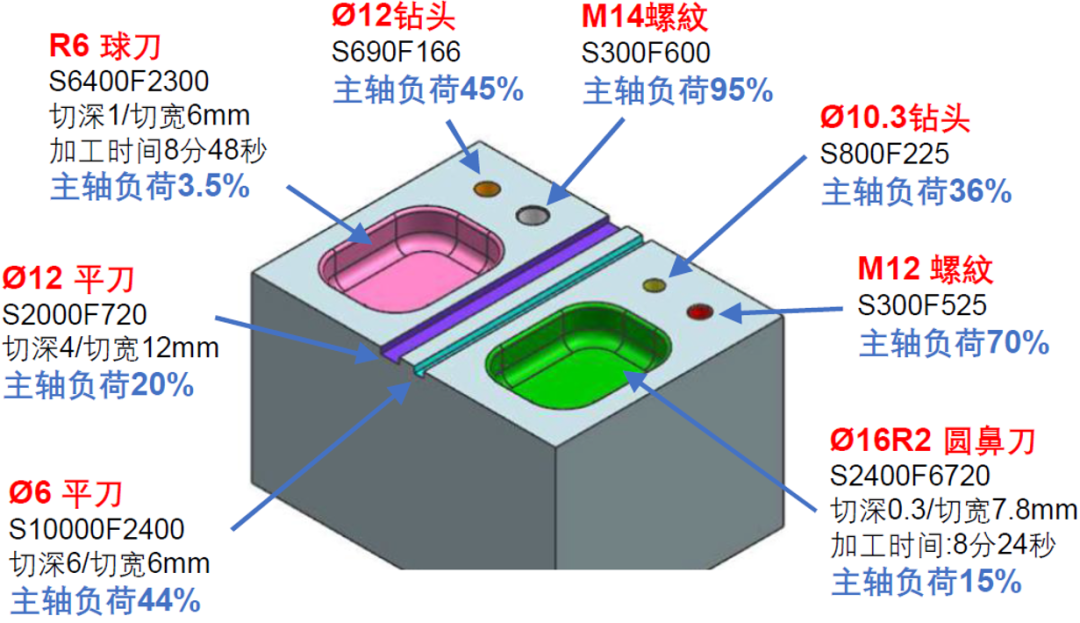

3万转电主轴(HSK-E50)加工能力:

材料:S50C

尺寸:200x150x150mm

凹槽尺寸:60x80x20mm




二、e500 机床加工案例

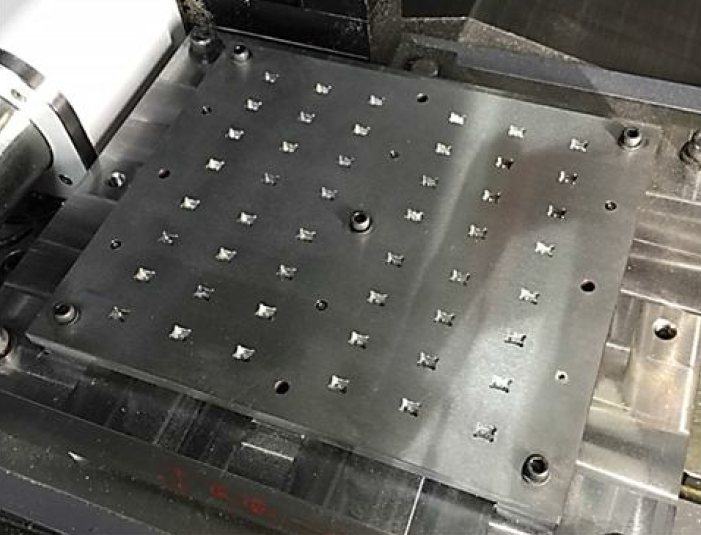

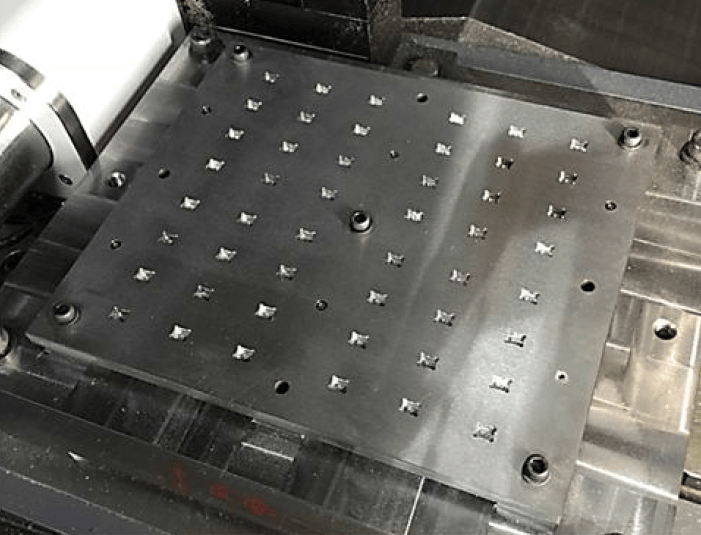

1)高精密夹具板高效加工


材料: SUS420J2 (HRC52)

尺寸(槽) : 8 x 6 x 3.5mm

加工节拍: 480 分/ 48 槽


  • XYZ定位精度<1μm

  • 尺寸精度<1μm

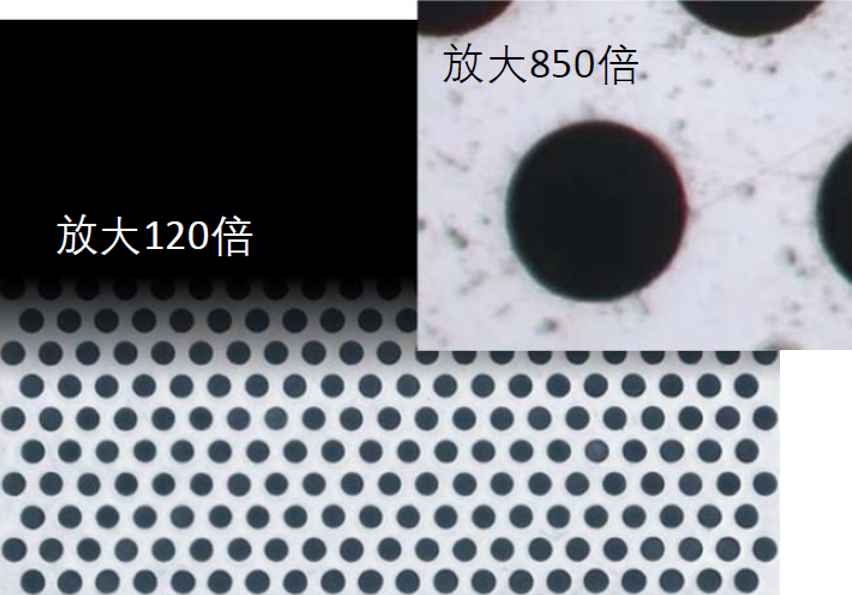

2)Φ0.03mm孔加工


主轴转速S25000

材料SUS304,厚度0.15mm


  • 一把钻头加工200孔以上

  • 加工时间69秒/孔

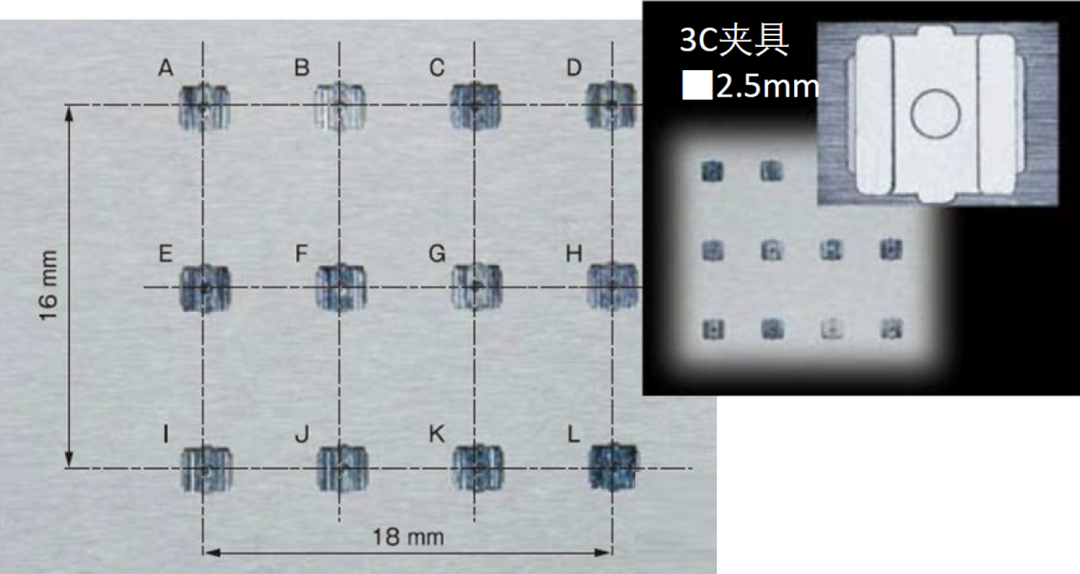

3)精密夹具加工


材料NAK80

使用刀具Φ0.2mm立铣刀

加工进给F200mm/min


  • 中心位置误差<1μm

  • 真圆度:<1μm




4)多腔模加工案例


材料: NAK80(40HRC)

尺寸: 500x500x30mm

使用刀具: 5种11把

加工时间: 72小时26分钟


  • 精加工1把刀具加工225个形状

  • 尺寸最大误差:1.2μm






在电子产品制造业对品质和效率有着更高要求的当下,牧野顺势而为推出新一代立式加工中心e500来满足行业的需求,必将成为电子零部件模具制造商提升竞争力的又一利器。
