除了一般常見定柱式三軸龍門型加工中心之外,若老闆們針對提高工作台載重、加工彈性、廠房空間利用率、加工效率或便利性等因素有特別要求,可參考選擇不同結構設計的龍門型加工中心,如動樑式龍門型加工中心、天車式龍門型加工中心、動柱式龍門型加工中心。

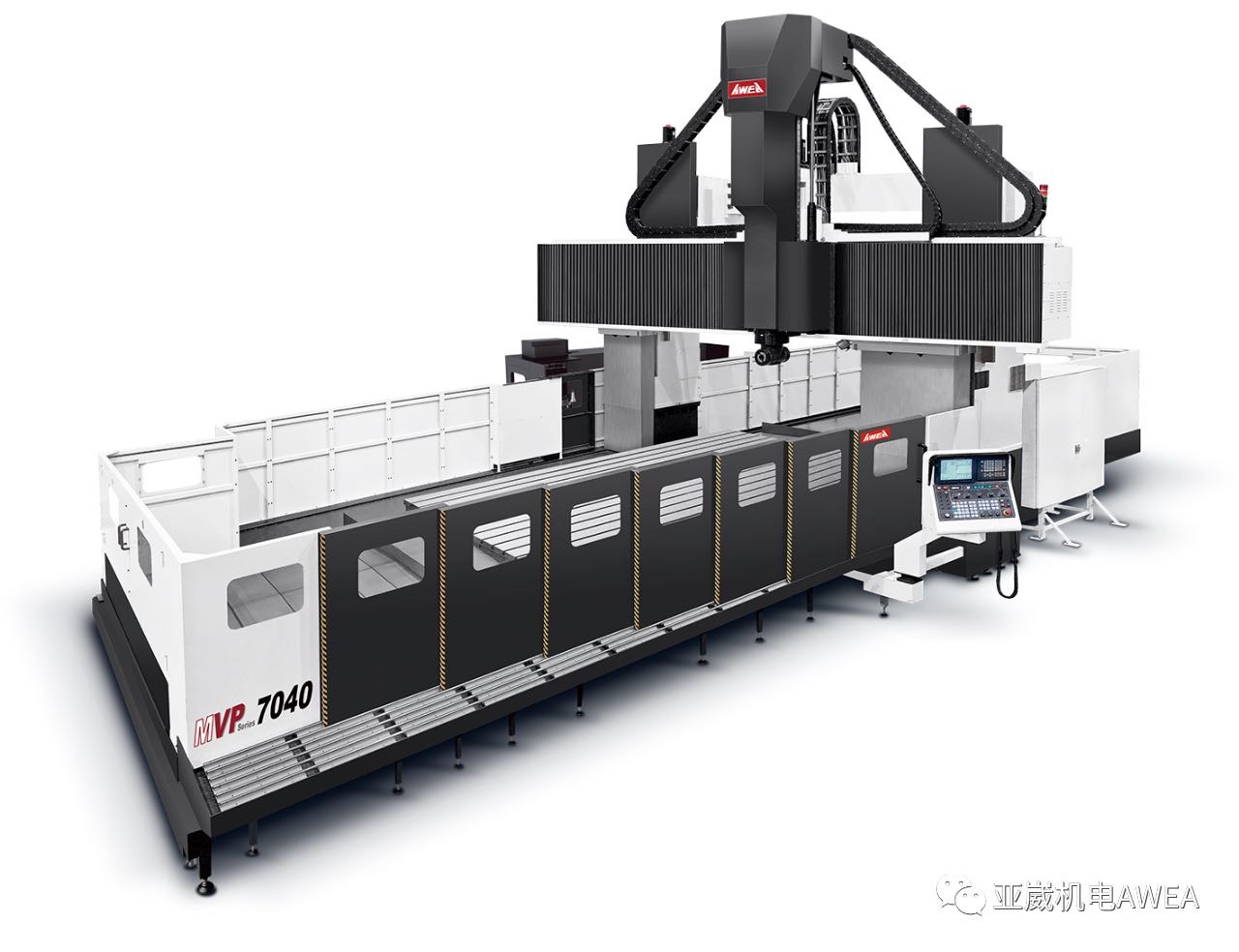

什麼是動樑式龍門型加工中心?
顧名思義,動樑式就是比一般定柱式龍門型加工中心,多一個W軸,W軸與Z軸為同一個象限的運動(上下移動),能互相搭配,提供更彈性的加工模式,及更大的加工範圍。

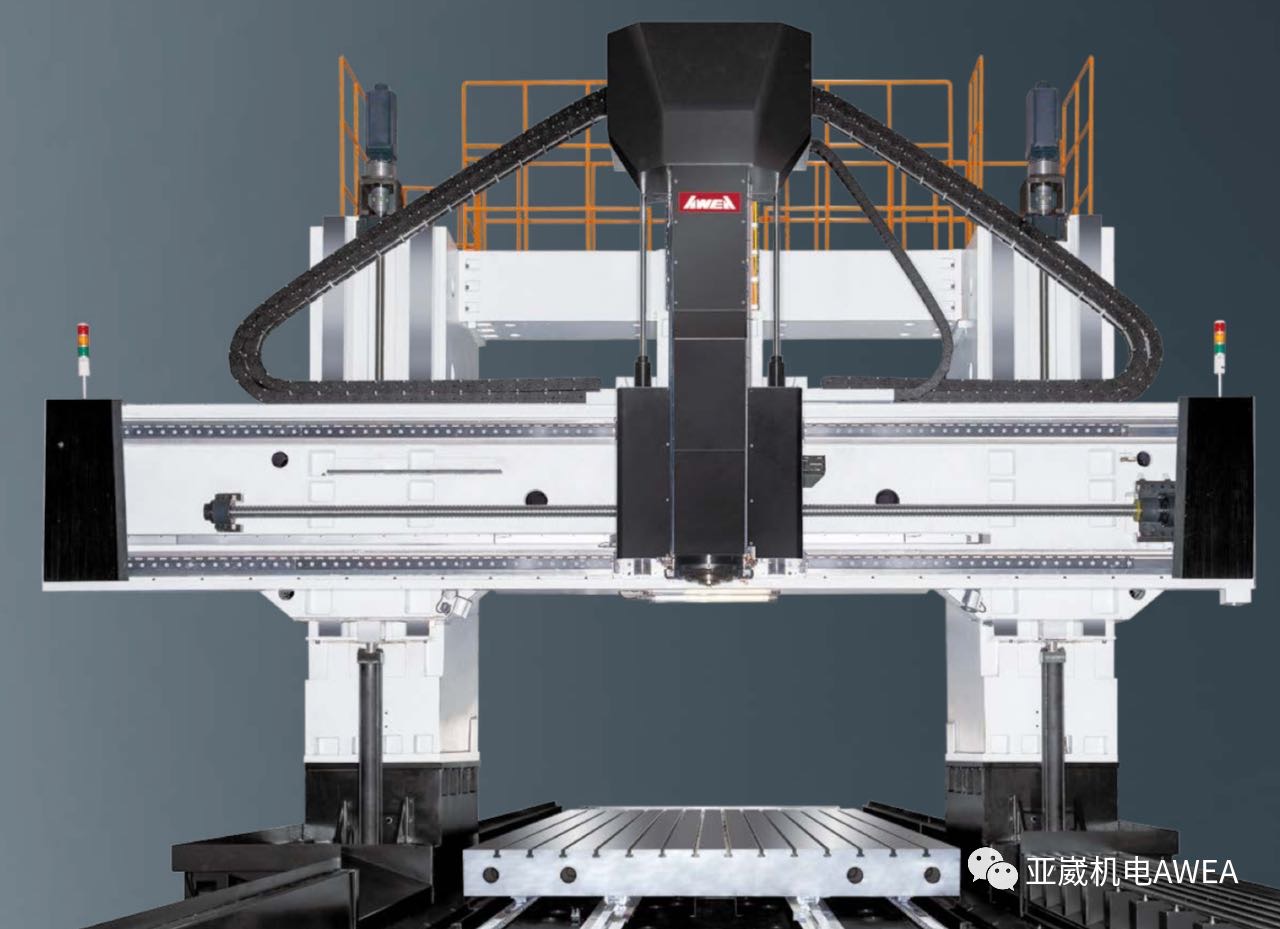

橫梁上下升降可以實現超高零件的加工,且能實現主軸端面在加工時與橫梁接近,受力好,可保持最佳切削剛性。

無論是在切削工件的高點或低點,刀具切削點與橫梁下側線軌皆維持等距離。

W 軸採用雙伺服同動控制技術,有效降低 W 軸進給時橫樑兩側之追隨誤差,確保極致的動態精度。

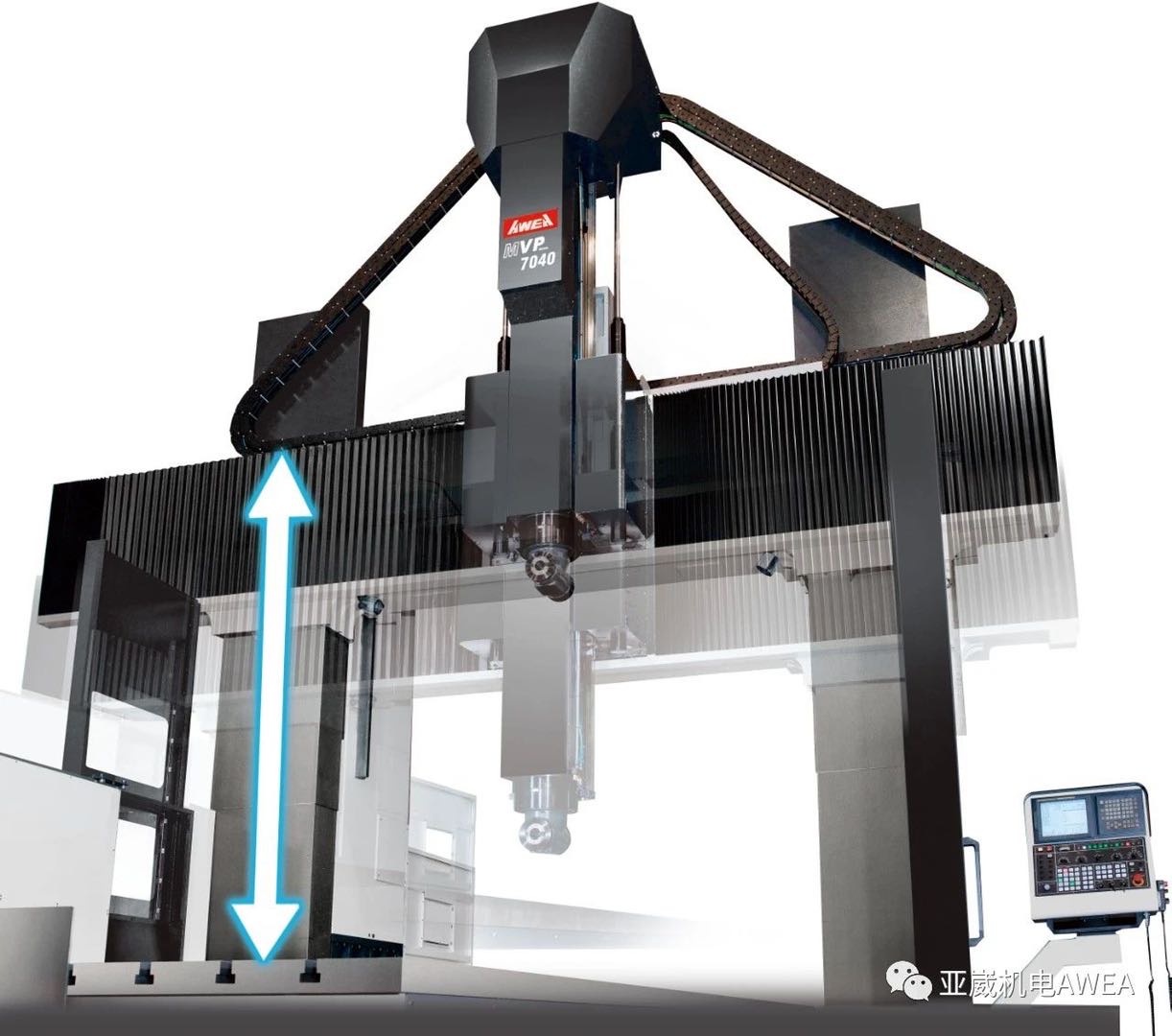

定柱式龍門型加工中心的頭部剛性,會依照Z軸的懸伸量而遞減,而動樑式龍門型加工中心,運用 W 軸結構,可減少Z軸懸伸量,維持頭部剛性,以及可彈性加工超高的工件。

動樑式結構優勢:提高切削剛性、可彈性加工超高工件

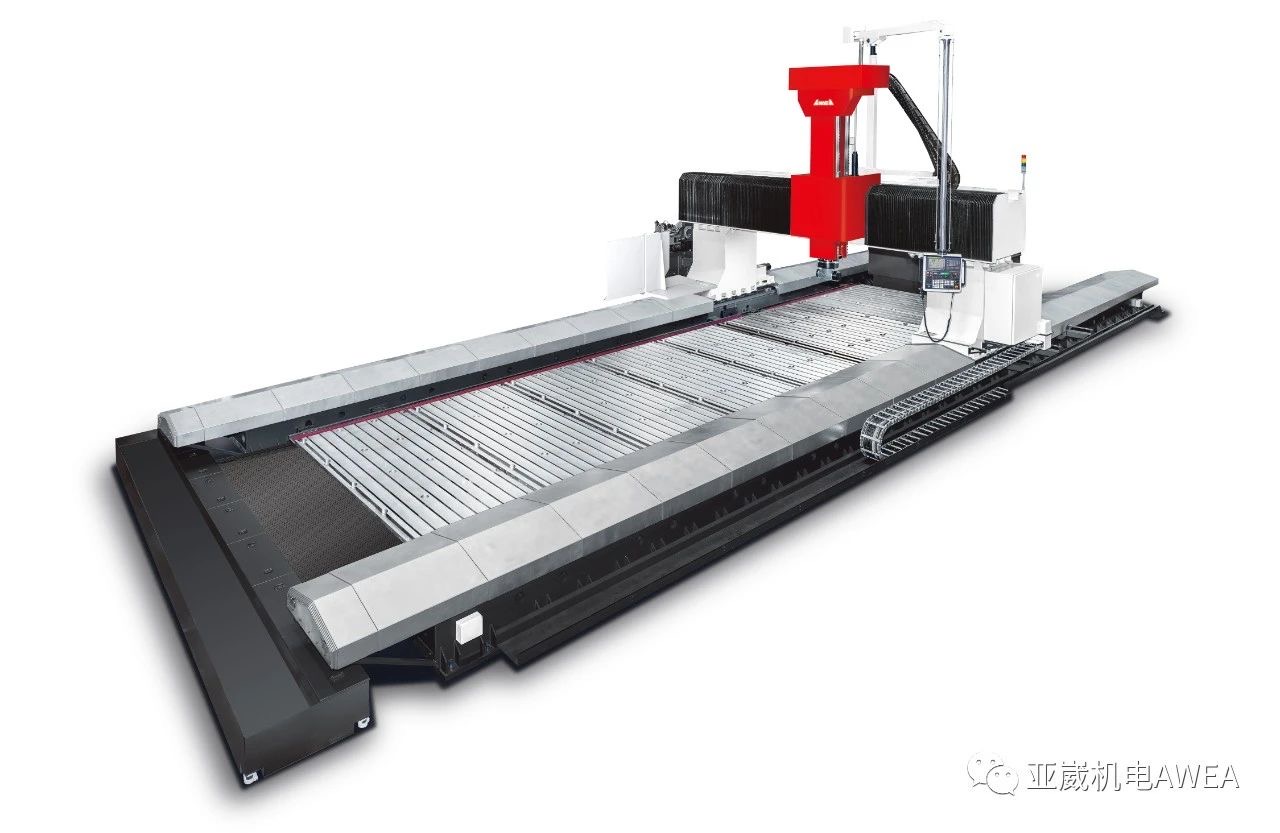

什麼是天車式龍門型加工中心?
三軸軸向運動皆於側柱上方,工作台固定於地面,加工件的重量將不影響切削響應。

天車式結構,機台佔地面積相較同行程之定柱式機型減少40%。

重負荷固定式工作台,滿足重型工件的各種加工需求,採高剛性雙層結構設計,承載重型工件不易變形。

X 軸採用自製雙伺服同動控制技術(技術與動梁式龍門型加工中心W軸原理相似)。

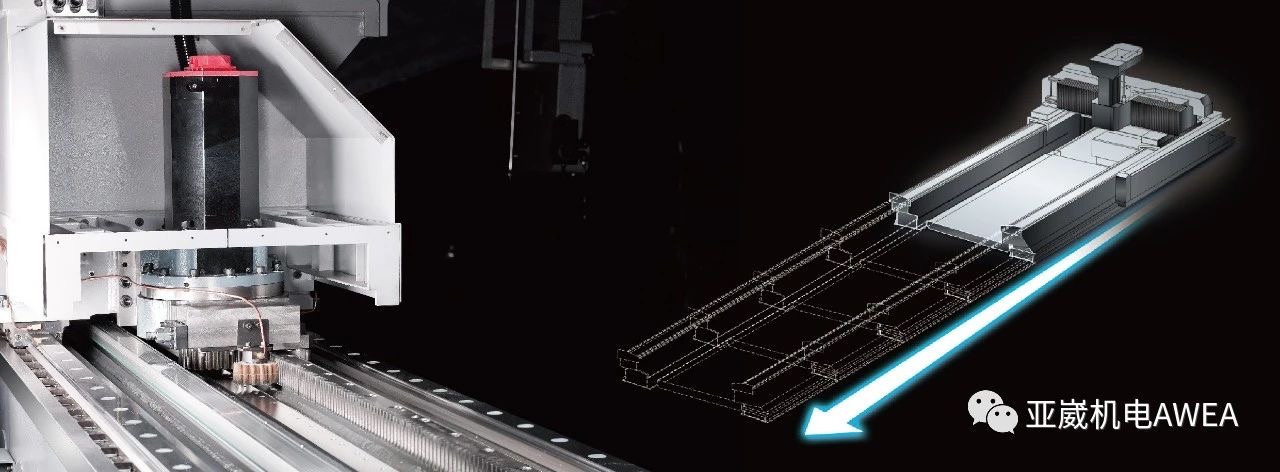

6米以上機型,X 軸採用專利無背隙齒輪齒條結構搭配 1μm 高解析度之線性光學尺,確保極致的動態精度。

天車式結構優勢:工作台高載重、廠房空間利用率提高、可模組化超大尺寸規格。

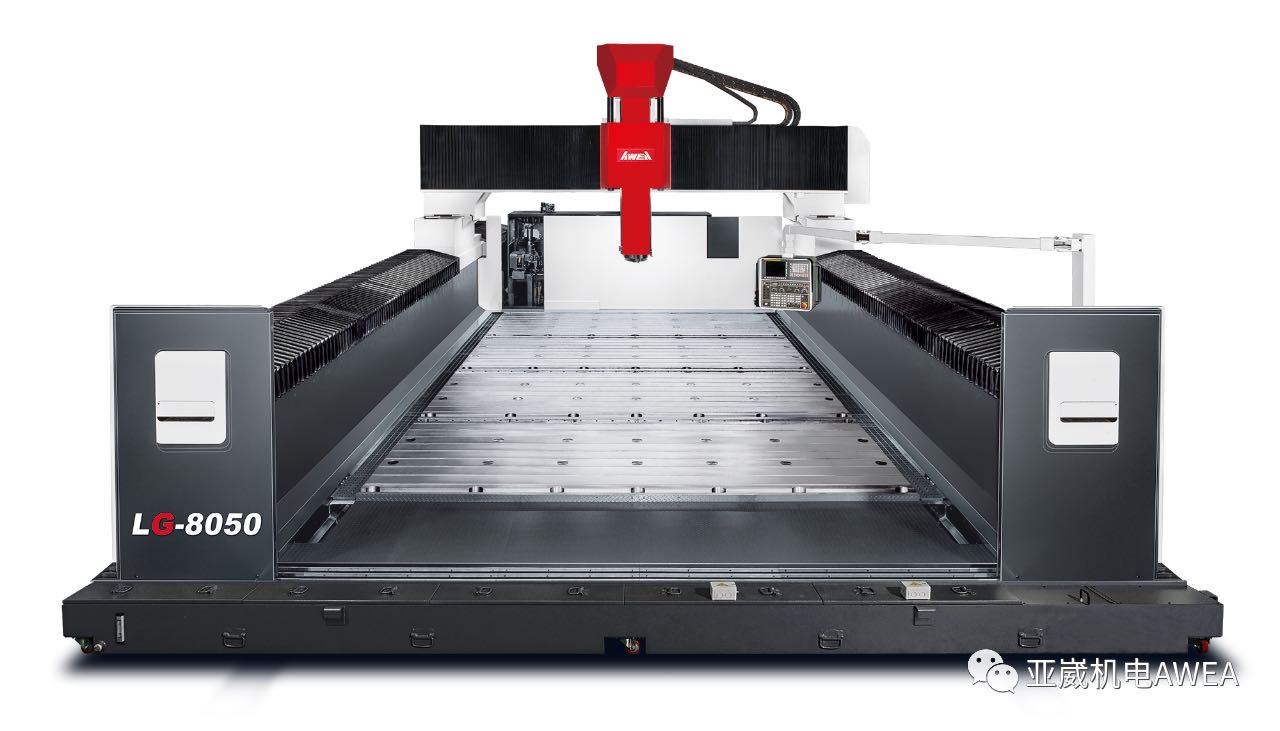

什麼是動柱式龍門型加工中心?
基本上,動柱式結構設計與天車式相似,亦大幅降低機台佔地面積,以及採用重負荷固定式工作台。

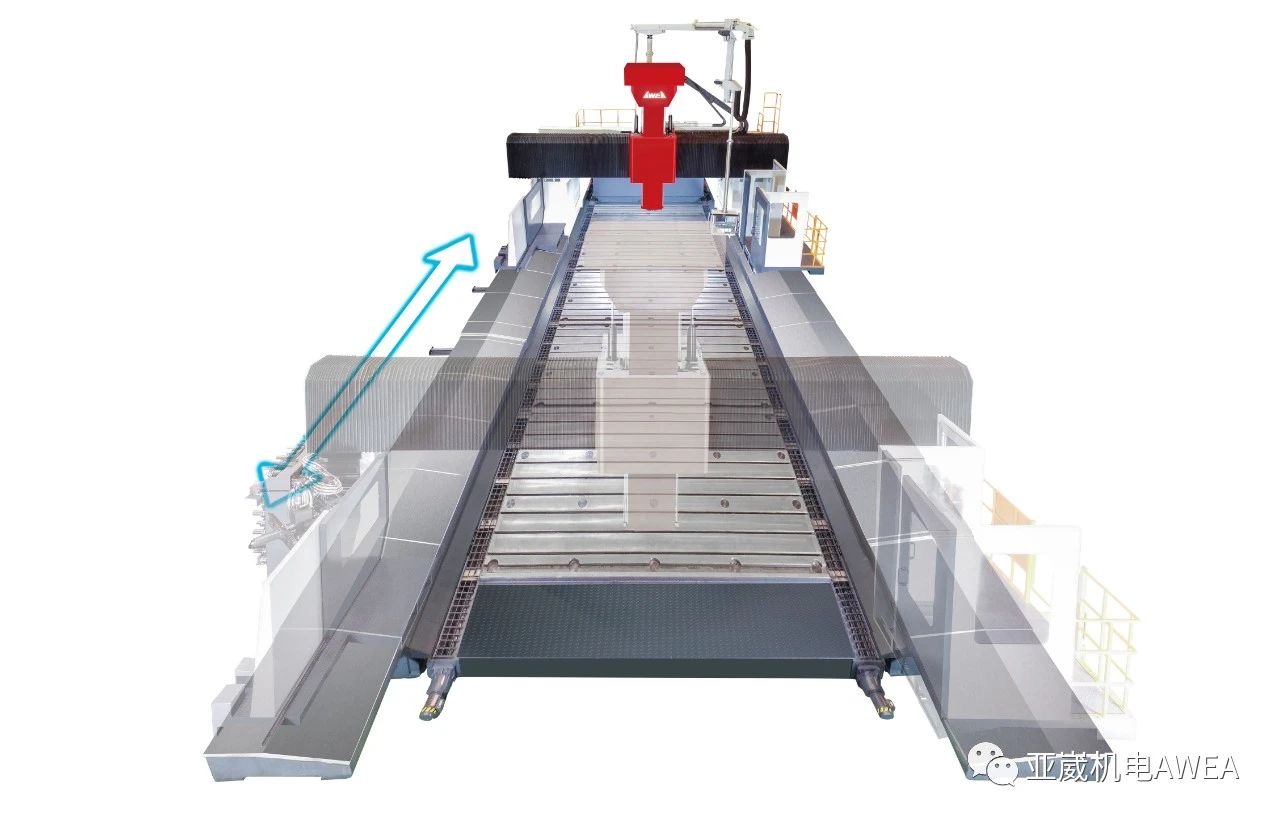

因結構上的優勢,相較於天車式結構,低軌側柱設計形成的開放式加工空間,讓大型工件上下料作業更方便、更安全。

立臥換刀系統可隨立柱進行X 軸向之移動,換刀效率大幅提高。

動柱式結構優勢:工作台高載重、廠房空間利用率提高、可模組化超大尺寸規格、上下料便利性、提升換刀(T-T)效率。

總結
動樑式龍門型加工中心適合在
1.可滿足切削高度較高的工件。
2.低位切削時,縮短刀具與頭部距離,維持切削剛性。

天車式龍門型加工中心適合在
1.可滿足超大尺寸、或高荷重工件加工。
2.廠房空間利用率大幅提高。

動柱式龍門型加工中心適合在
1.同天車式的1&2項。
2.上下料更便利。
3.提高換刀效率。
