吸尘器弯管模具设计,又一个复杂模具结构

发布时间:2020-10-25
来源:网络
阅读量:4087

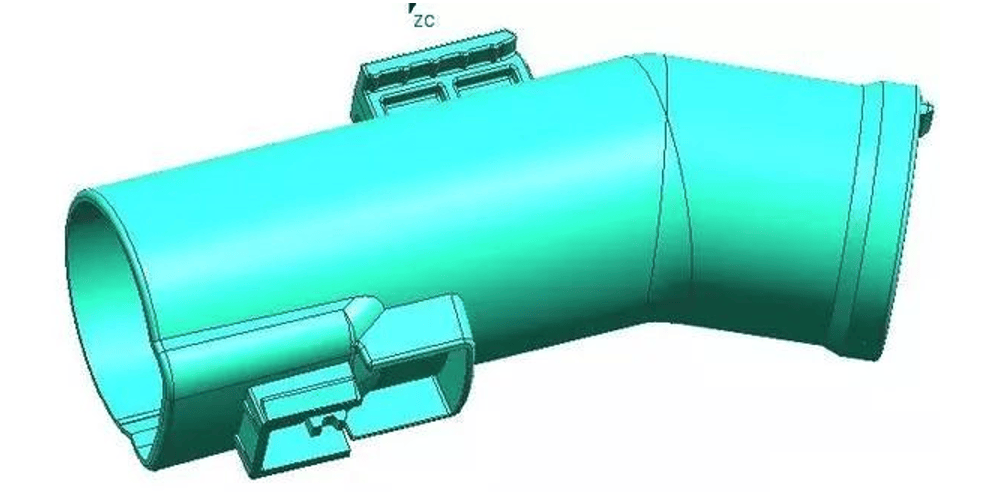

一、产品分析


吸尘器弯管是吸尘器产品中经常遇到的,这类产品一般是采用油缸抽芯或者是圆弧抽芯,是汽车吸尘器模具中的典型代表。




二、模具设计

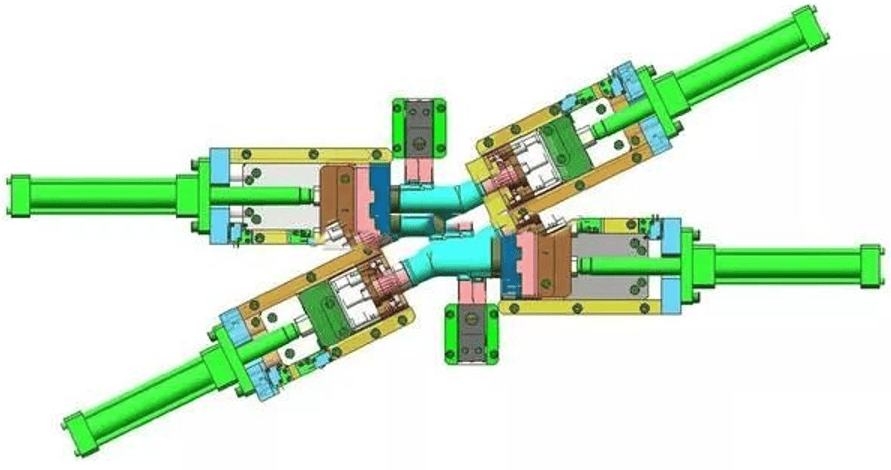

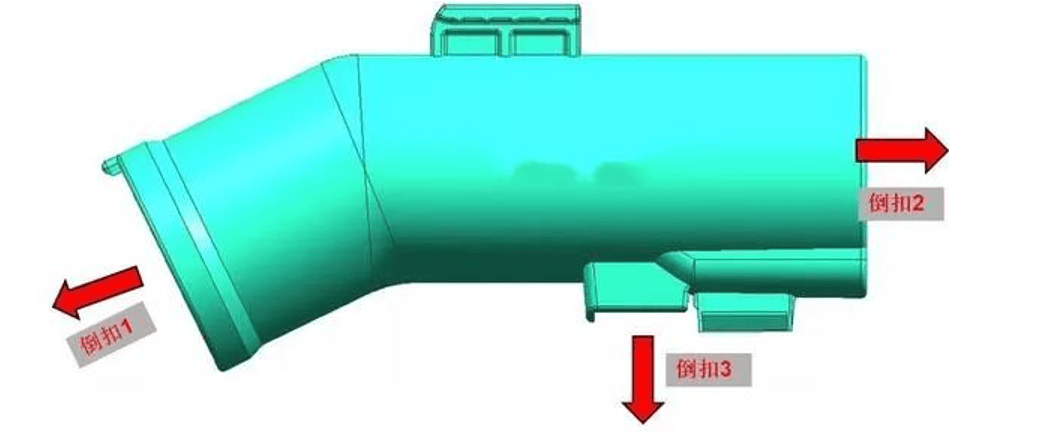

产品共有3处倒扣,倒扣1与倒扣2都采用油缸抽芯结构,倒扣3采用斜导柱+弹簧抽芯。

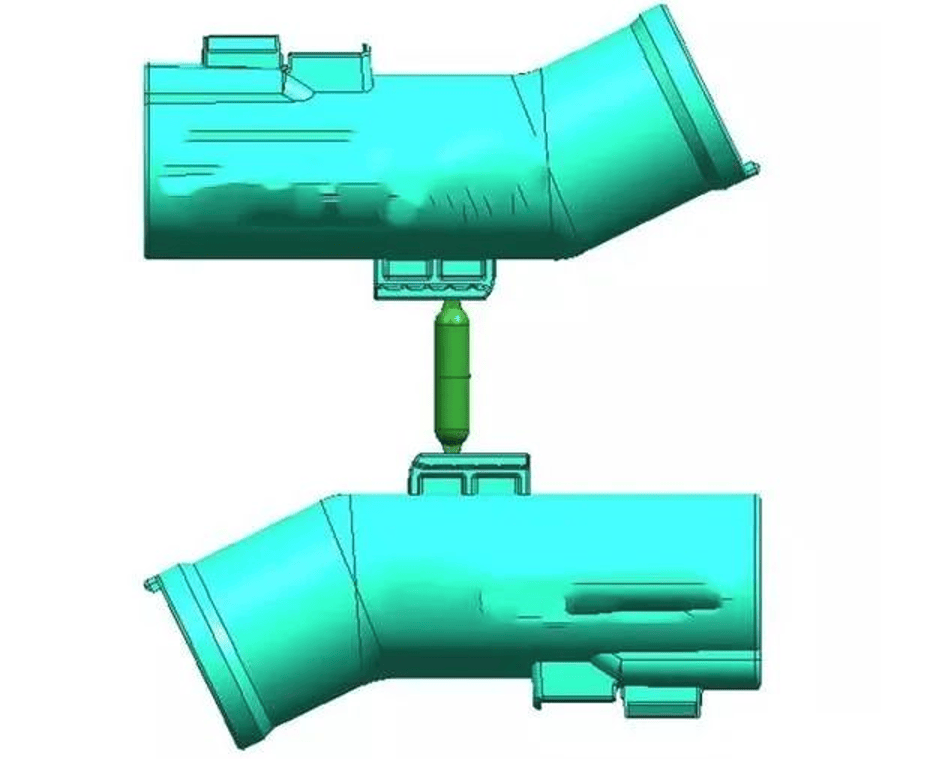

本模具浇注系统采用唧嘴,冷流道转侧进胶,1出2。

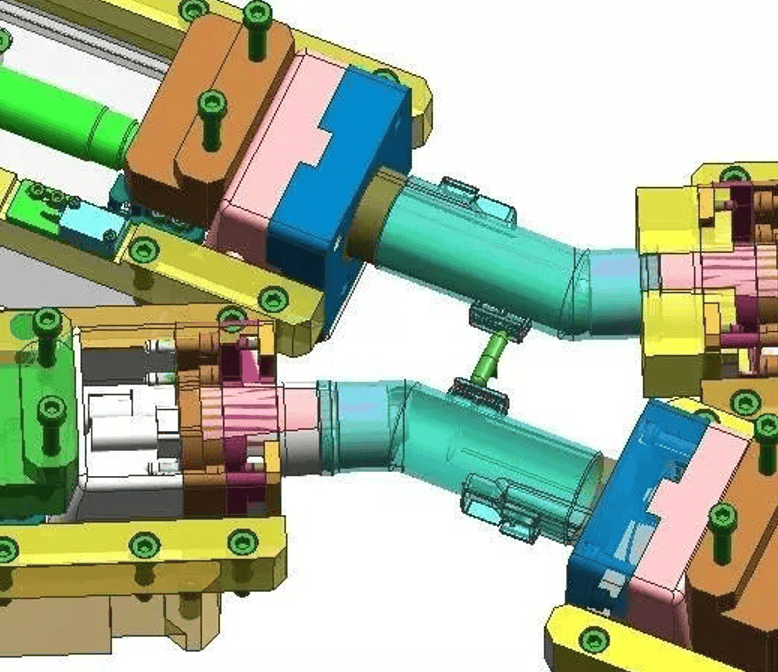

产品共有3处倒扣,倒扣1与倒扣2都采用油缸抽芯结构,倒扣3采用斜导柱+弹簧抽芯。倒扣1采用了行位内走行位结构,采用燕尾槽导向进行内缩脱扣。

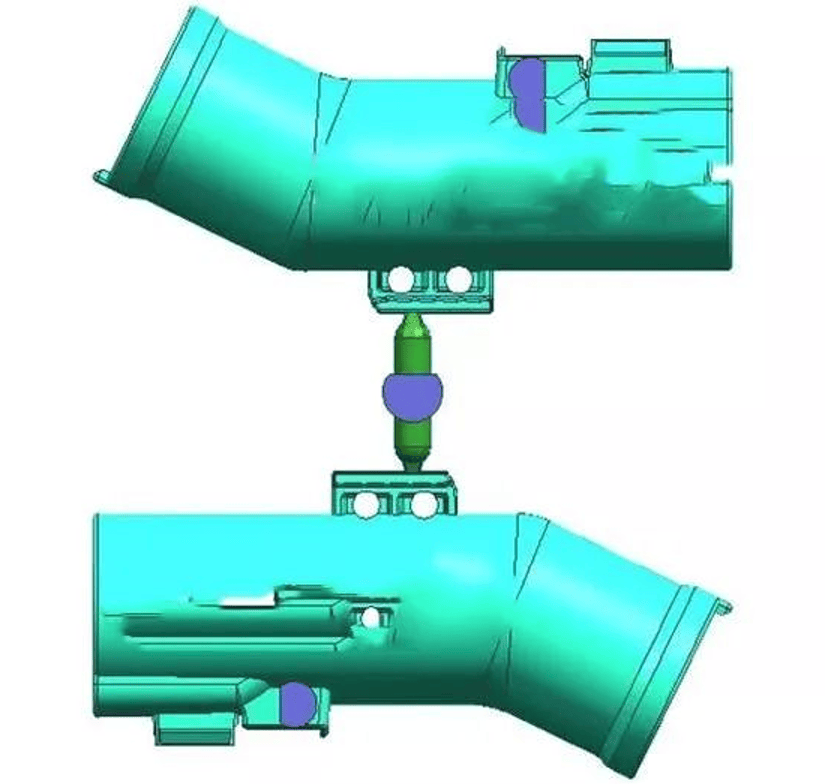

模具顶出:

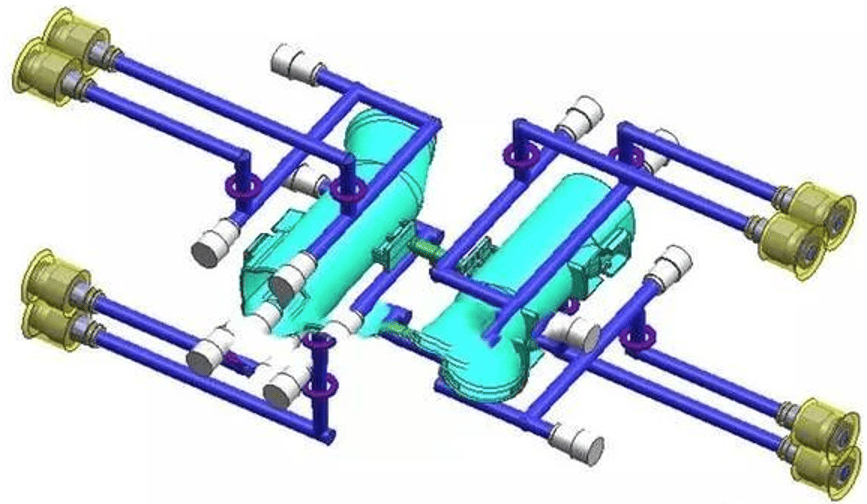

模具冷却:

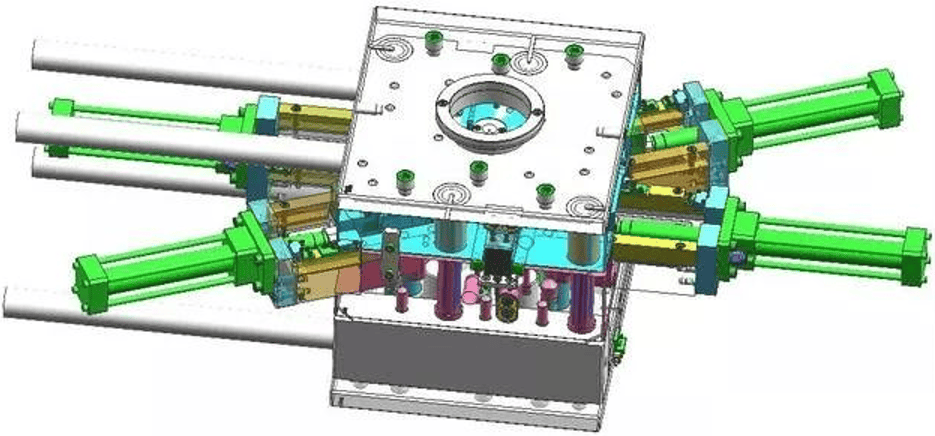

模具整体结构:

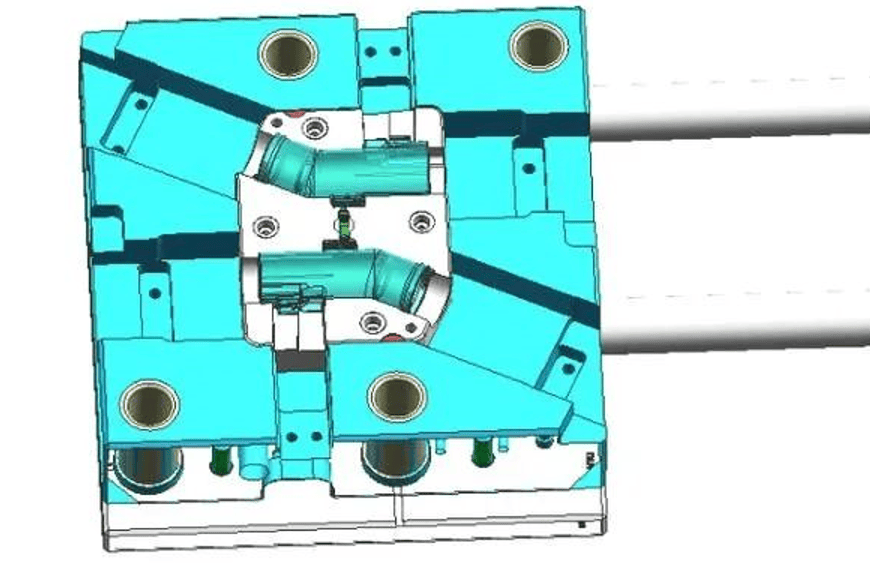

整体前模:
