牧野推出国产慢走丝机床U系列,加工性能革命性提高

发布时间:2021-01-15
来源:牧野
阅读量:3990

100mm厚的钢材,使用慢走丝切一修二,能达到什么样的表面粗糙度?基于行业主流慢走丝机床的技术水平,大家的普遍认知是:切一修二的表面粗糙度在Ra0.8μm左右,更何况是100mm的厚度。


作为制造技术的先锋,牧野具有悠久的线切割研发历史,其技术始终保持世界前列。牧野公司推出的国产慢走丝机床U系列采用了一系列最新的技术,加工性能有了革命性的提高。

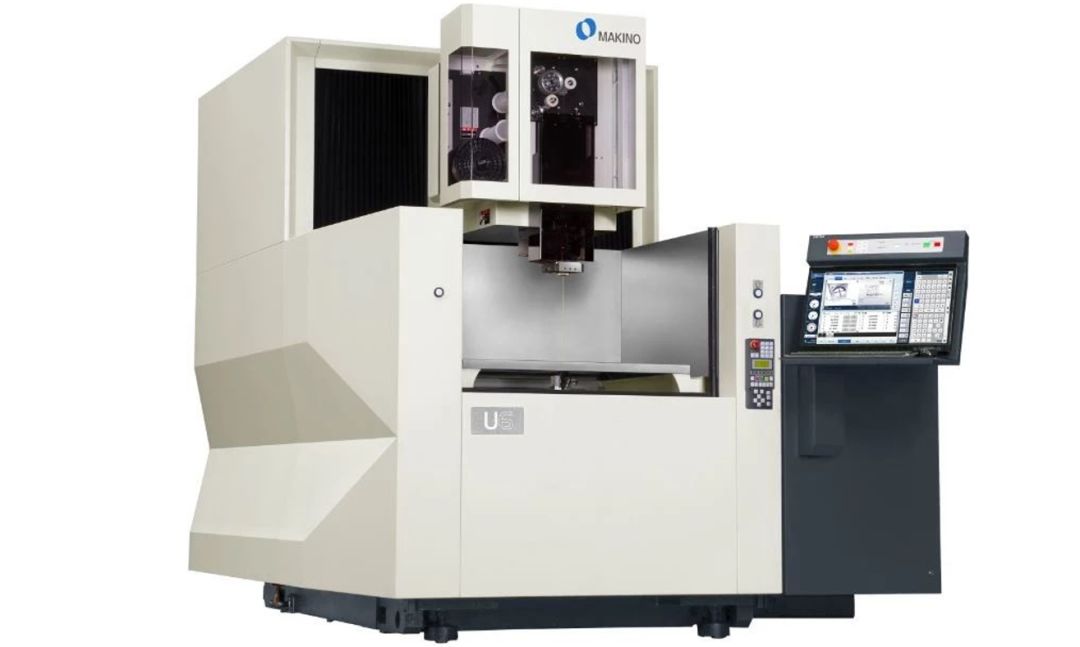

牧野高精度数控线切割机床U3/6

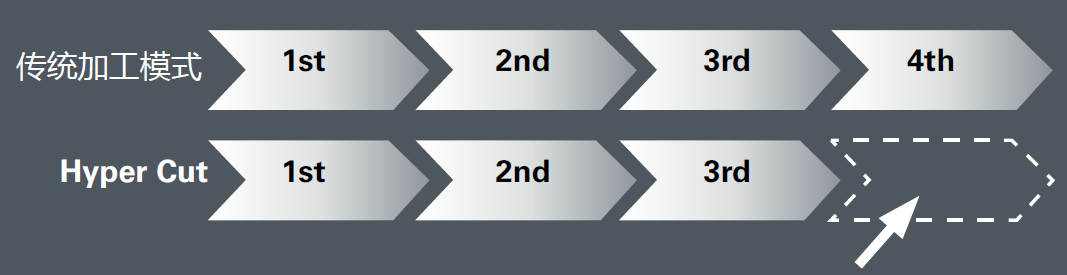

牧野U系列慢走丝机床的超切割技术,在标准加工条件下切一修二就可以达到Ra0.4μm的表面粗糙度。相较于传统的加工模式,在实现优异表面粗糙度的同时减少了修刀次数,用线更少,加工更快。


1)钢材切一修二可达Ra0.4μm

2)硬质合金切一修二可达Ra0.34μm

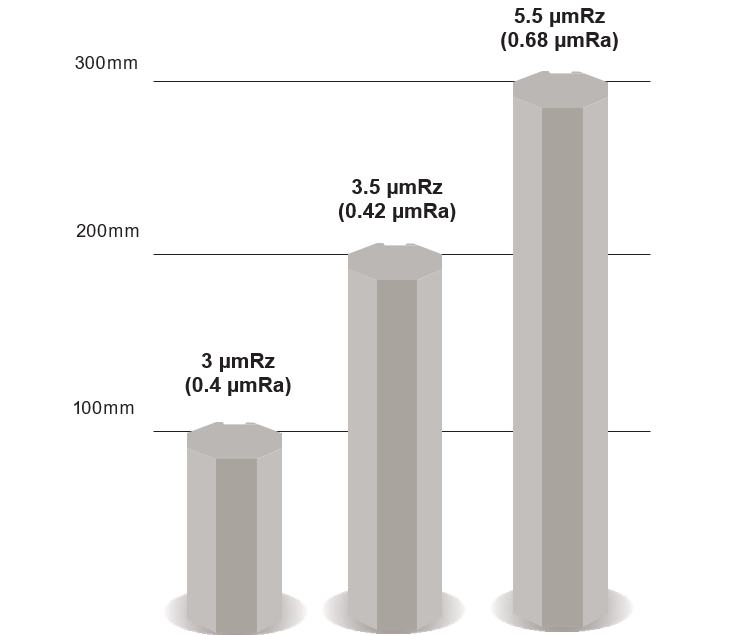

3)即使是高工件,仍有很好的面粗度

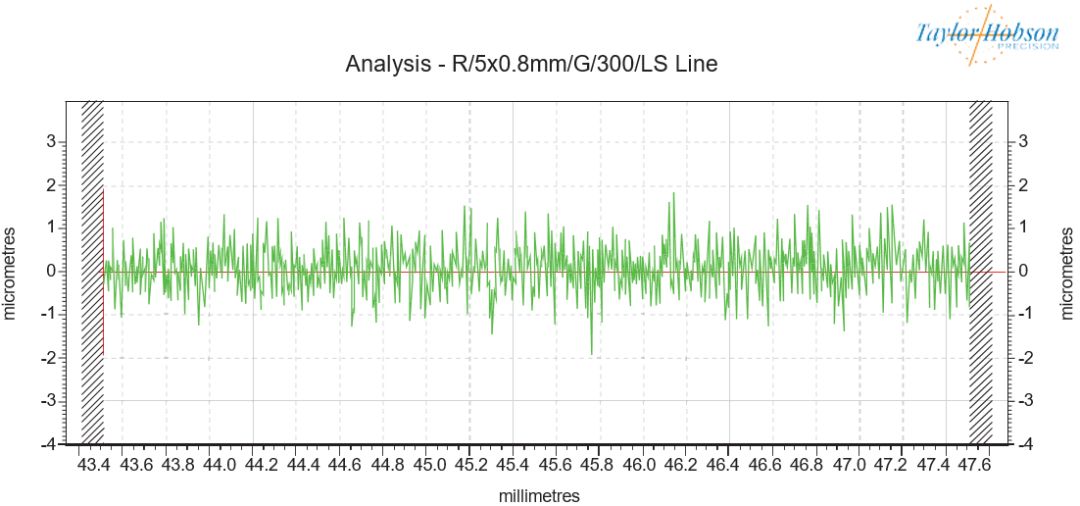

牧野U系列钢材切一修二达到的表面粗糙度

工件材料 :  SKD11钢

使用线径 :  Φ0.25mm黄铜线

材料厚度 :  80mm

表面粗糙度 :  Rz3μm (Ra0.4μm)




同时,牧野独特的GS-Cut技术,可保证较厚工件的直线度,在大于300mm厚的工件上,仅1刀就能实现5μm的公差。此技术在粗加工中就能切割出更直、更精准的工件,使得精加工从工件上去除的材料更少,可以获得更高的精度。

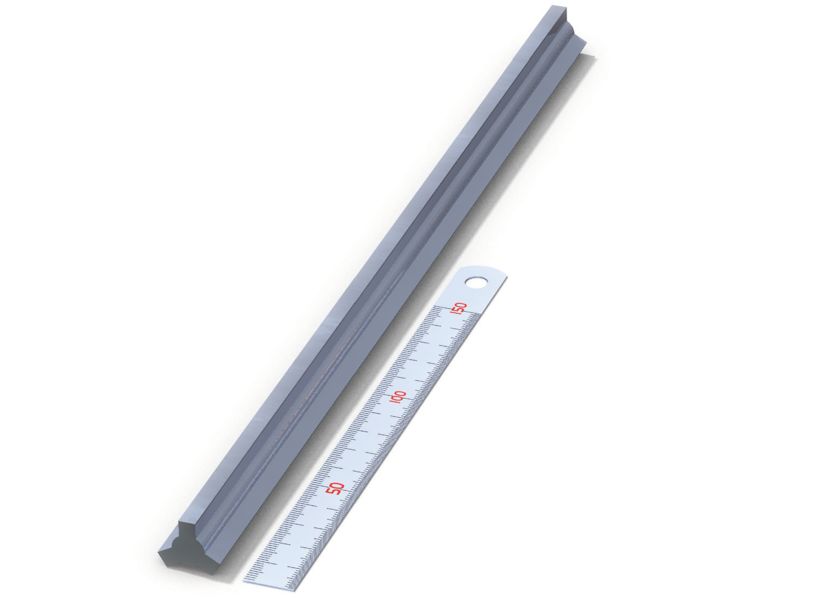

1次加工就可保证较厚工件的直线度


U系列慢走丝机床还有以下主要特点:


1)高刚性、高稳定性机械结构


层叠式机械结构,各个轴元之间互不干扰;工作台固定不动,轴运动不受工件重量的影响;滚珠丝杆双端支撑,确保传动的稳定性。


2)上下加工液独立控制


上下加工液由不同水泵供应;上下冲水,流量、压力独立控制;数字化控制水流;能够出色地控制加工液压,获得良好的形状精度。


3)预导向技术


上下导向器确保线的垂直位置,垂直度不会受到导电块损耗的影响;钻石V导向器支撑线压紧导电块,保证导电效果良好。


4)H.E.A.T.技术(高能应用技术)


两侧远离高速切割技术,良好的直线度以及段差尺寸,加工效率提升51%, 成本降低30%。


5)条件数据库


机床配置多种材料的加工参数,除了常规的钢件、有色金属、超硬材料,还配置了针对航空材料、半导体PCD以及 SIC等材料的加工参数。


6)Hyperi控制器智能化、简单化


流程式菜单设置;手势控制,良好互动性;智能控制—E博士;信息反馈,图片辅助;时时指导,手册自动连接。


7)维护简便


导电块10秒换位;过滤器本体与水分离;机床实时视频同步教学,维保无忧。


牧野新一代牧野U系列慢走丝可以满足大中型模具制造、精密模具加工店和零部件加工等不同行业对加工广泛而苛刻的要求,为客户提供更强的生产竞争力。
