一套经典的内倒扣模具结构

发布时间:2021-01-25
来源:
阅读量:3661

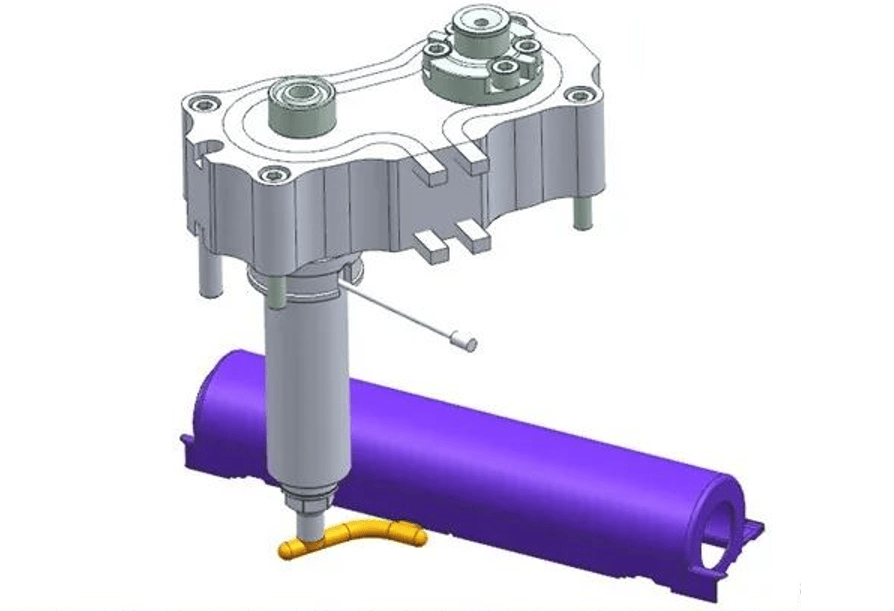

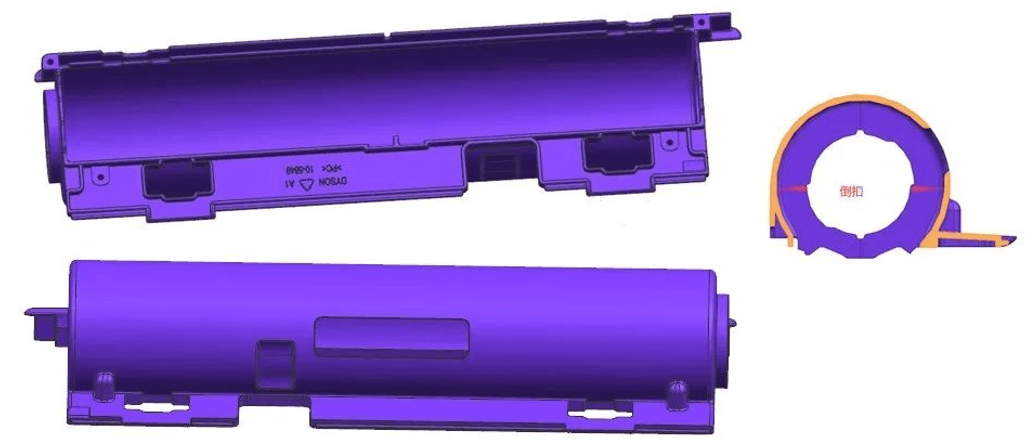

1. 产品

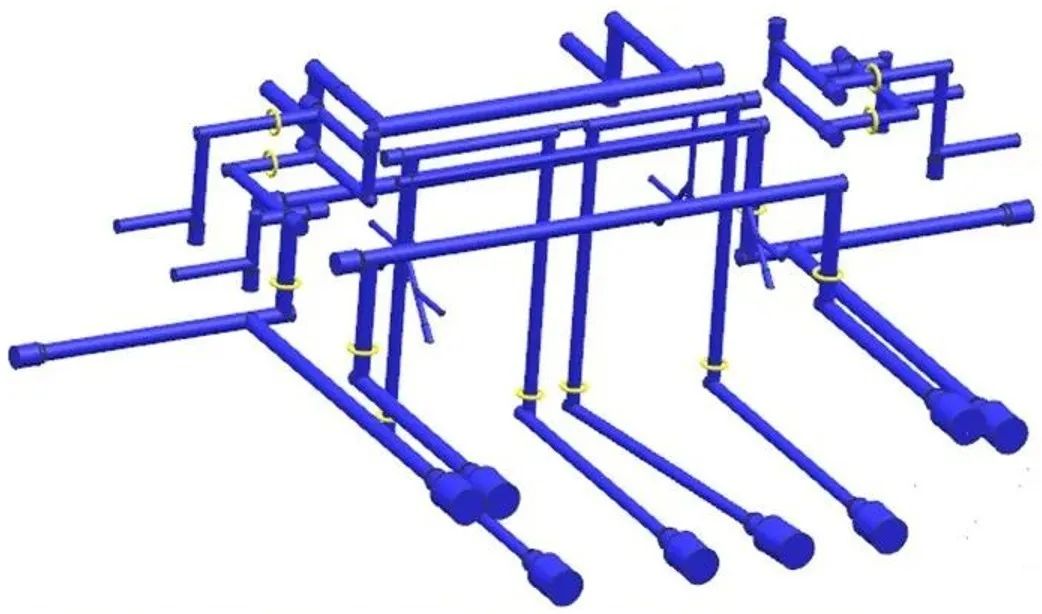

2. 浇注系统

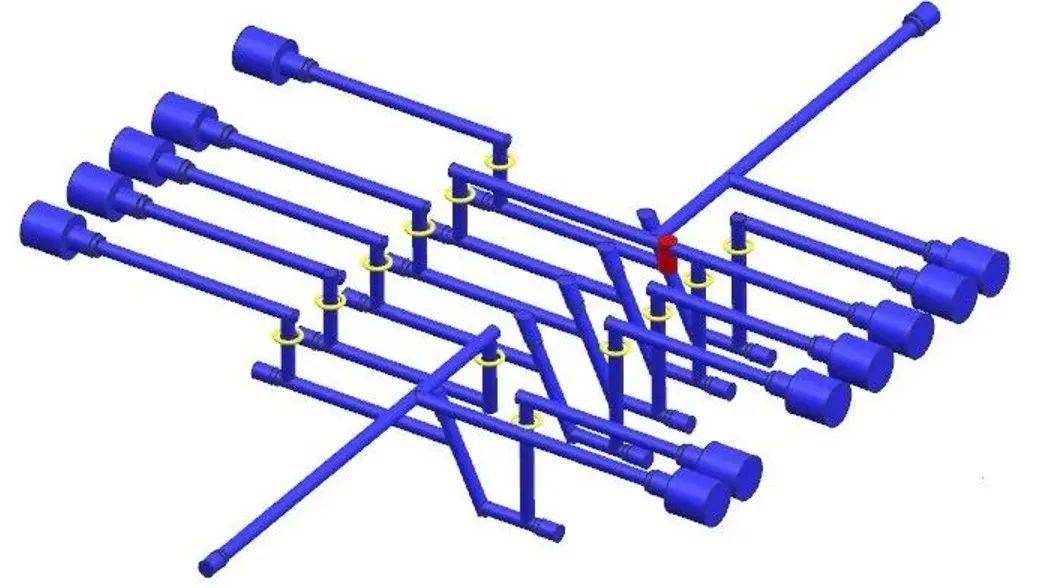

热流道进胶转冷流道边进胶




3. 前模仁

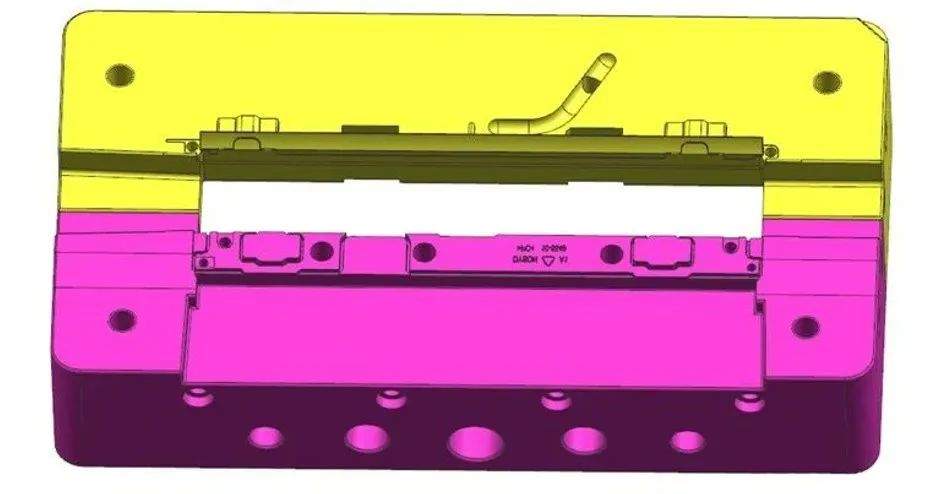

前模仁较为简单

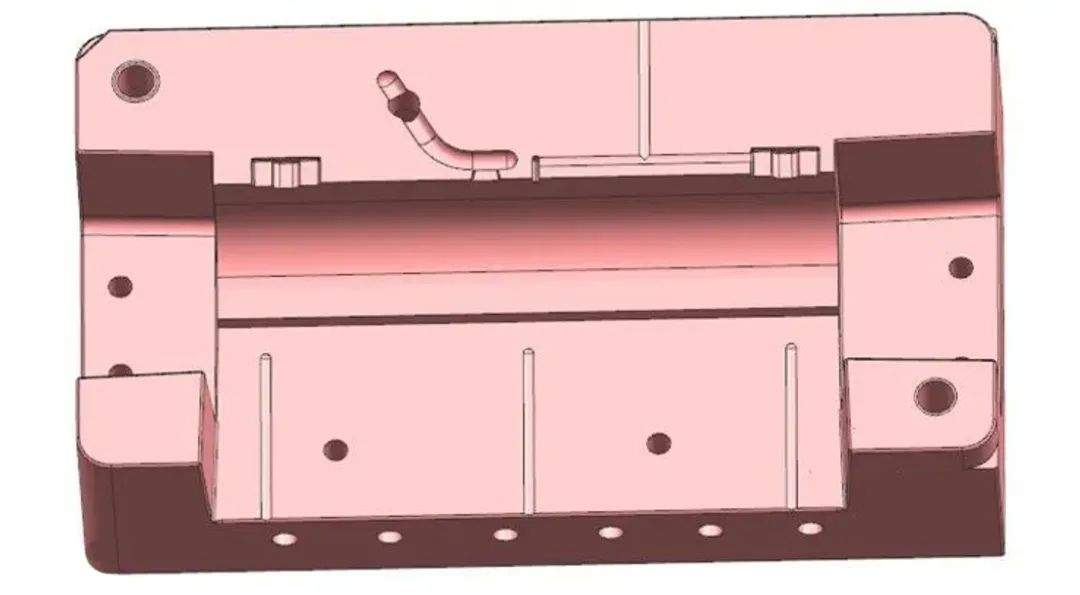

4. 后模仁

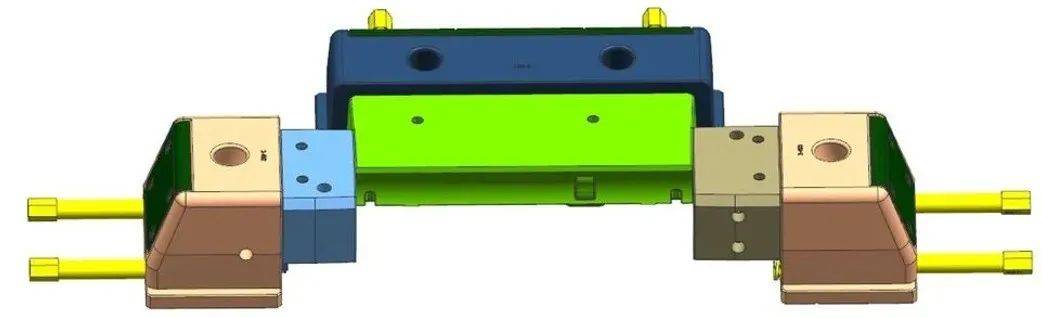

5. 后模三组常规行位




6. 后模内行位

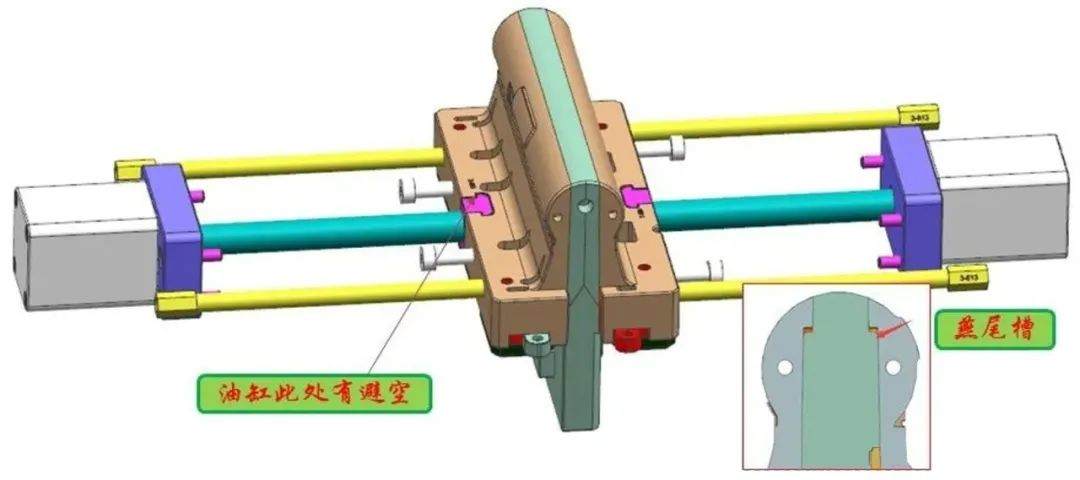

开模后首先把中间的共用铲机向下抽20,在燕尾槽带动下内行位向里运动,使产品不粘内行位,A、B板开完后,铲机继续向下运动腾出空间,内行位在油缸的带动下向里运动,抽出倒扣。




7. 前模运水




8. 后模及行位运水

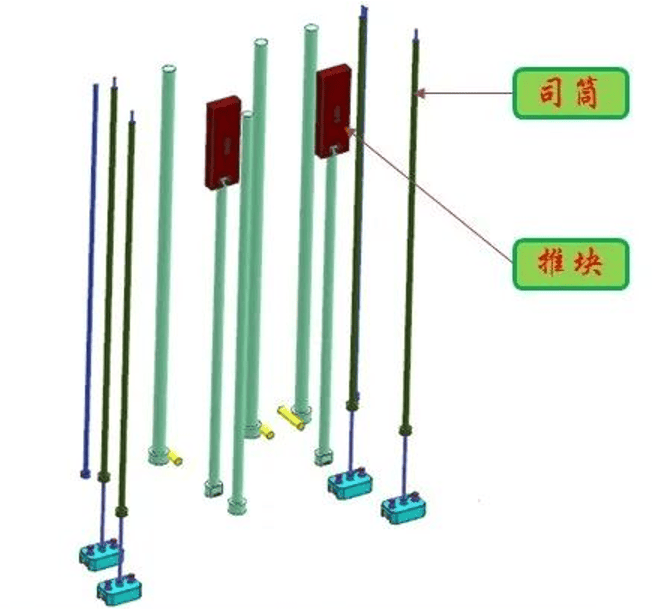

9. 顶出系统

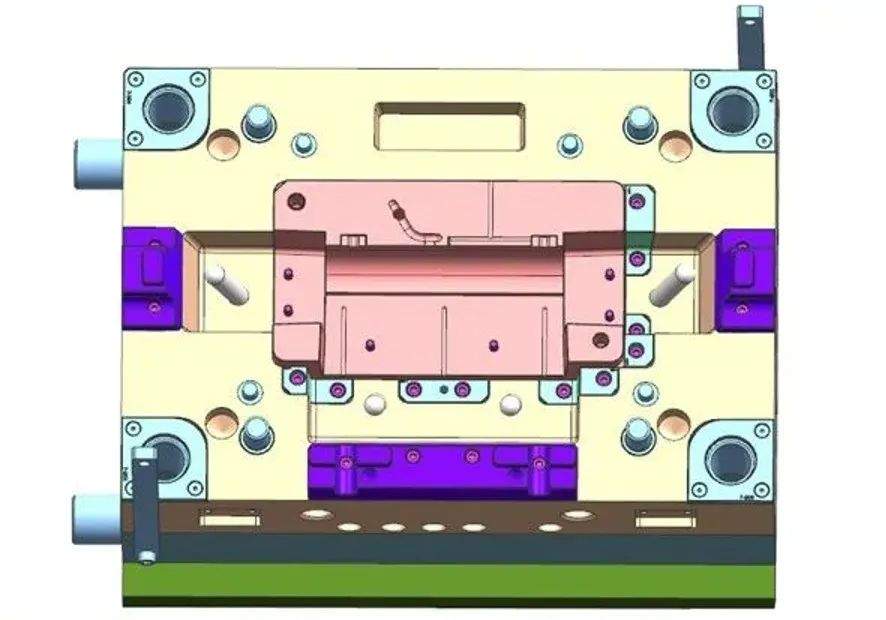

10. 整体前模

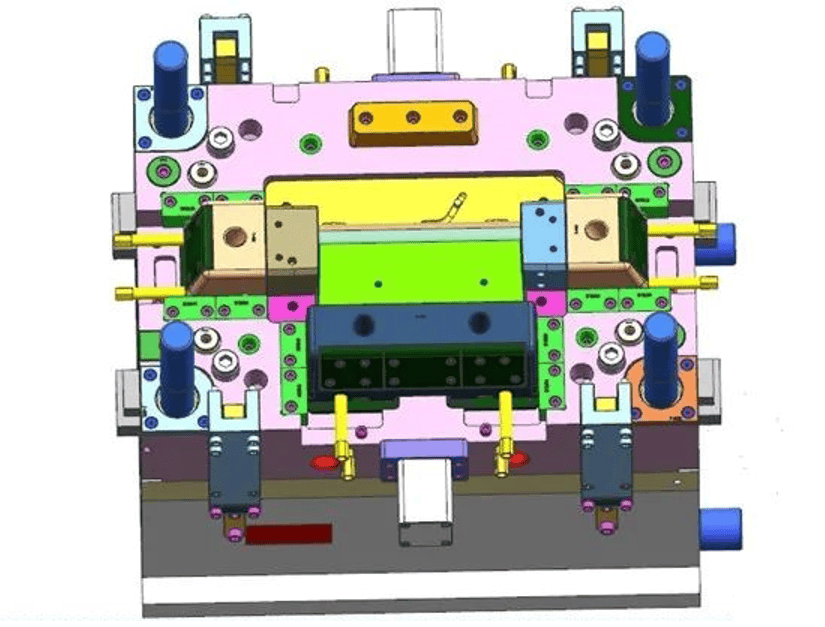

11. 整体后模

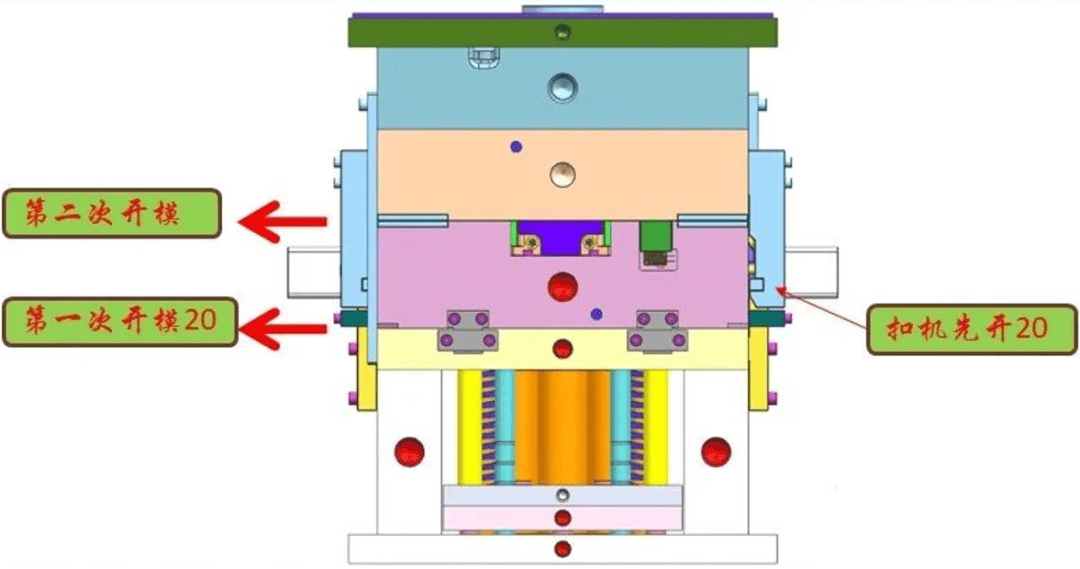

12. 开模顺序
