牧野慢走丝线割机下机头K轮维护方法

发布时间:2021-02-01
来源:牧野
阅读量:2498

在使用牧野慢走丝线割机加工的过程中,若微小的工件落入K轮内部,可能引起切割线收线装置断线现象;K轮的运行不顺畅、安装不正确都会导致加工面的不良。为了去除K轴内部的异物和正确的维护,需要卸除K轮。


K轮的拆卸


(a) 拧下3个螺钉;


(b) 拆下下工作头左侧的螺丝,然后将整个K轮朝右侧推出;


(c) 清理K轮内部的异物。此时,用手转动K轮,确认可以顺畅旋转。如果K轮转动不畅或卡顿,按照(图一)段所述程序更换K轮轴承;


(d) 按照(c)~(a)的顺序再次组装。


操作演示:



注:


1)左侧固定K轮的螺丝规格是M4x8mm,更换螺丝时长度不能超过8mm。弹簧垫片、垫圈不可缺少。


2)若加工金属碎屑夹入K轮接触面中,K轮可能歪斜,引起K轮转动不良。所以将K轮固定在下工作头时,请先清洁K轮接触面。


K轮轴承的更换


K轮的转动不良是收线装置切割线断线现象频发的原因。拆下K轮确认是否转动顺畅。若K轮的运转间歇停顿,或无法转动时,请按照下列步骤更换轴承。

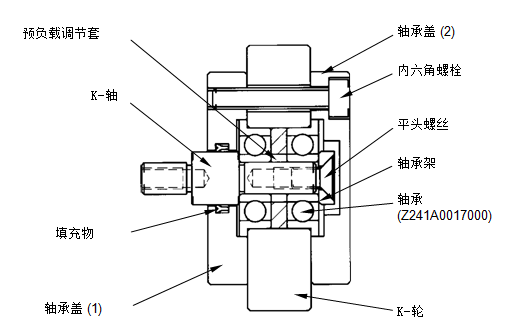

(a) 卸除3根内六角螺栓,然后将轴承盖(2)拆下。


(b) 卸下埋头小螺丝,然后将K轮和轴承卸下。此时,无需卸除轴承盖(1)。


(c) 从K轮上拆下轴承,更换轴承即可。卸下轴承时,请注意不要遗失预负载调节套。

轴承型号:Z241A0017000 (DDRF-1960ZZ NMB产)


(d) 更换后按照(c)~(a)的顺序组装。此时,请使用相等的扭距(0.8Nm)将内六角螺栓(3 处) 拧紧。


注: 可以通过向K轮注入润滑油的方法,延长轴承的寿命。
