NSK成功开发出“抑制机床圆弧插补象限突起的滚珠丝杠技术”

发布时间:2021-02-05
来源:前沿数控
阅读量:3270

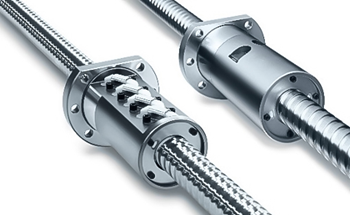

日本精工株式会社NSK最新开发了“抑制机床圆弧插补象限突起的滚珠丝杠技术” ,实现滚珠丝杠在反向运转时的摩擦稳定。NSK计划于2021年4月将应用此技术的新产品投放市场。




开发背景

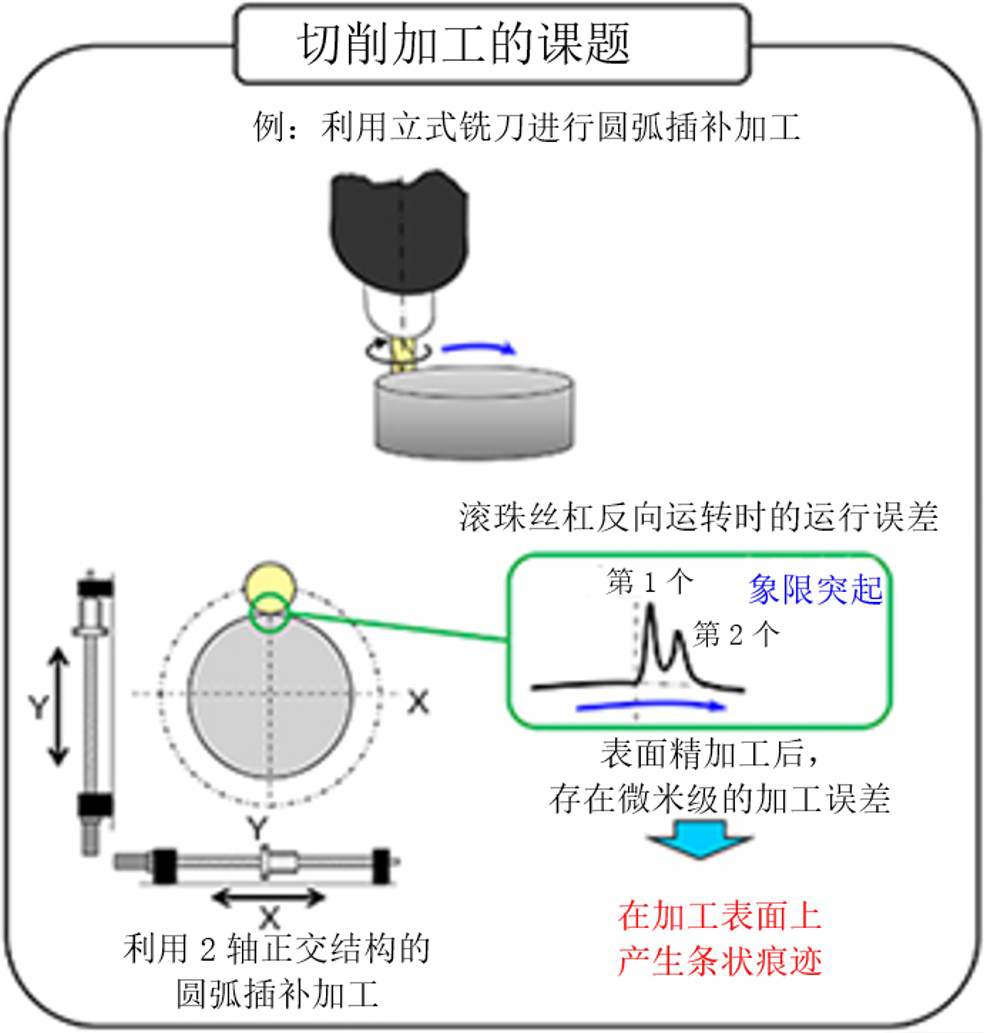

近年,以5轴加工机等为代表的机床,致力于高精度、模具加工面的高品质,要求进一步提升设备的进给性能。然而,滚珠丝杠在反向运转时的摩擦波动会引起“象限突起”产生运行误差,导致加工面产生条状痕迹,降低加工品质。针对象限突起问题,目前已开展了诸多研究,主要通过数控技术(NC)进行补偿。但由于滚珠丝杠反向运转时的摩擦波动难以预测,故而该运行误差无法消除,需要找到根本的解决对策。




新技术的特点

抑制滚珠丝杠反向运转时的摩擦波动



象限突起抑制技术的效果


对滚珠丝杠的要求:对于第1个象限突起,可通过机床的数控技术将其消除;但对于第2个象限突起,无法通过数控技术对其消除,市场要求滚珠丝杠消除第2个象限突起。


象限突起的抑制技术:通过内部参数的新设计,控制滚珠丝杠反向运转时的摩擦波动,改善反向运转时的摩擦特性,消除第2个象限突起,抑制第1个象限突起。


凭借NSK独有的摩擦控制技术与高精度评价技术,大幅降低了滚珠丝杠反向运转时的摩擦波动。

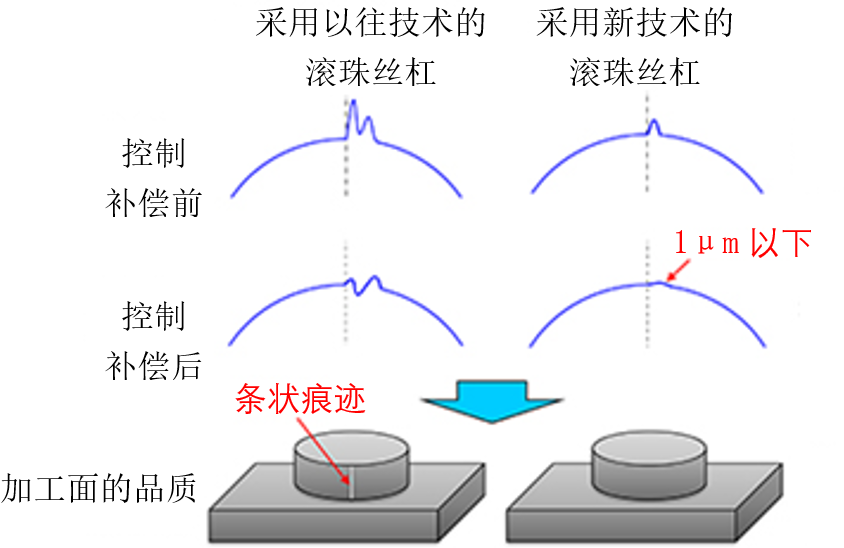

新技术效果

提升机床进给性能,更节能、高效


在补偿前,消除第2个象限突起,并抑制第1个象限突起;通过补偿,象限突起的高度可降低至1μm以下。机床圆弧插补加工时由象限突起产生的运行误差有效降低,应用象限突起抑制技术的滚珠丝杠,可提升加工面的品质,缩短精加工工序时间,为机床的节能及提高生产效率做出巨大贡献。


用途


适用于精密定位的机床。尤其适用于高精度的模具或零部件加工设备,如加工中心、线切割放电加工机等。
