2.5米的汽车大模具,也能实现高品质五轴加工!

发布时间:2021-08-16
来源:牧野
阅读量:4463

今年上半年,中国市场汽车产销分别完成1256.9万辆和1289.1万辆,同比分别增长24.2%和25.6%。从上半年市场情况来看,乘用车在芯片短缺、原材料价格上涨等不利因素影响下,销量依然超过1000万辆;新能源汽车累计销量已与2019年全年水平持平,其中纯电动汽车超过100万辆。

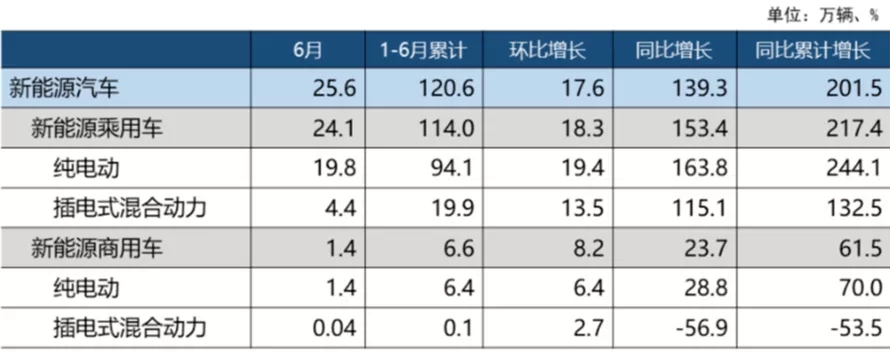

2021年6月新能源汽车销售情况


(数据来自网络)


一、汽车大模具制造的新挑战


造车新势力的崛起,对汽车大模具的发展提出了更多的要求,尤其是精度、表面质量、交期等,目前汽车大模具生产的一些常见困难包括:


1)需要人工干预接刀,依赖具有丰富经验的现场作业人员。

2)需要尽可能高品质的加工表面以减少后续抛光。


二、V80S/V90S的极佳口碑


针对汽车大模具加工日益提升的要求,牧野公司于2017年夏天发布了V80S立式五轴加工中心,在2018年又发布了V90S。短短4年左右的时间,牧野便收获了汽车塑料大模具用户良好的口碑,其加工范围涵盖了车灯、进气格栅、门板、侧围、中控等。

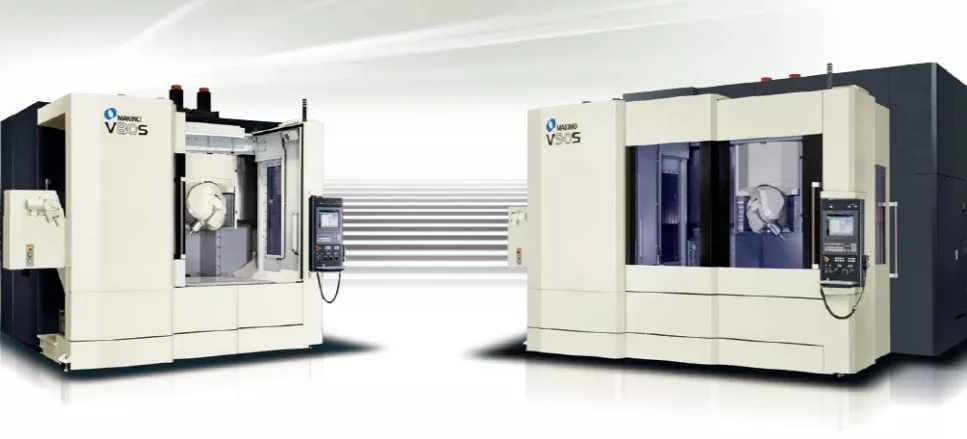

牧野V80S/V90S立式五轴加工中心

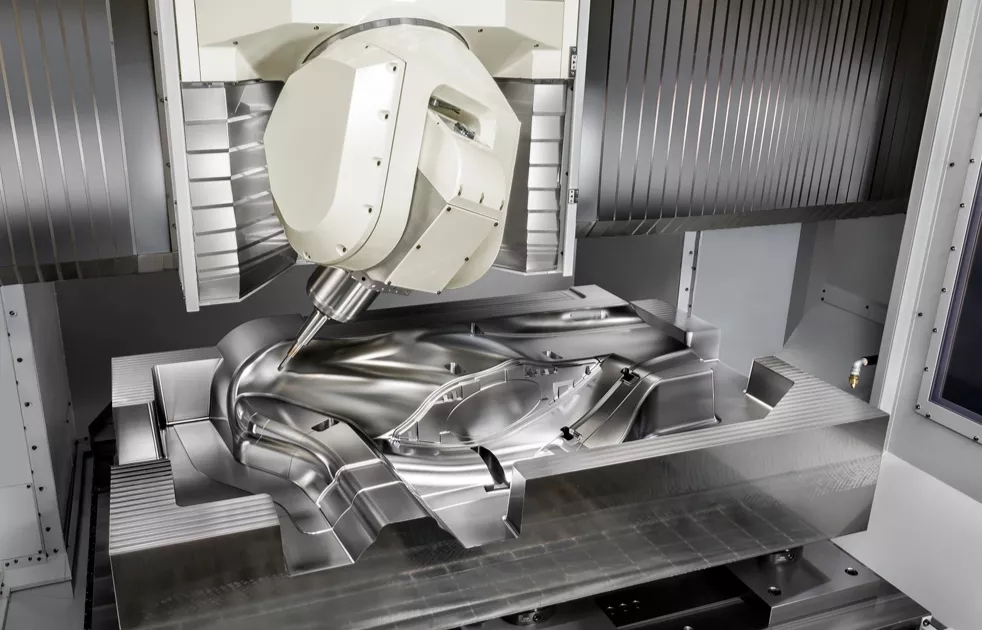

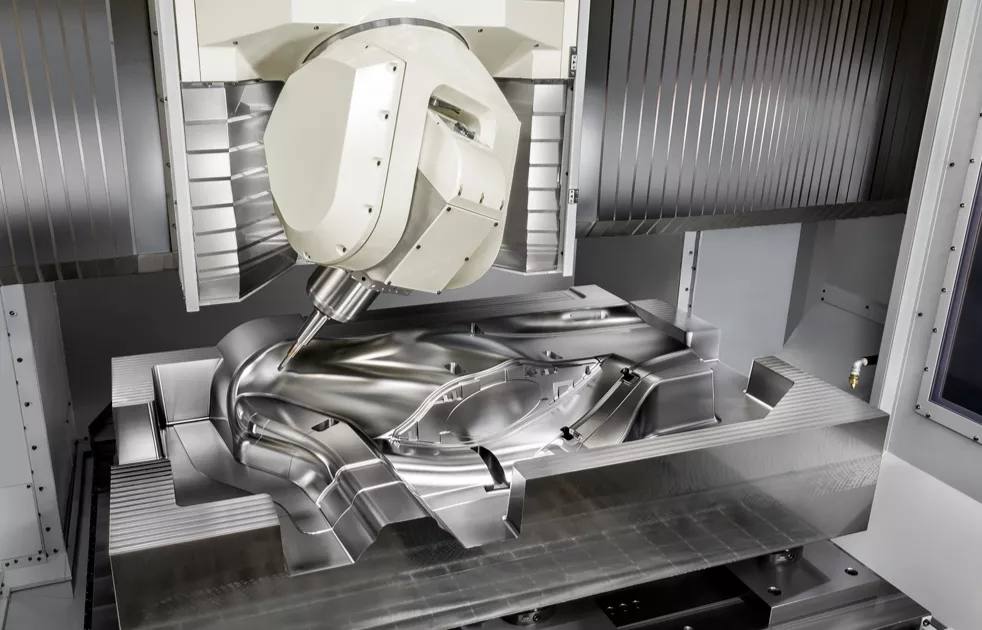

牧野该系列机床高精度高刚性的非正交摆头结构,有效保证了五轴加工的空间误差,大大减少了传统大模具加工中的人工干预接刀,使加工的少人化、夜间加工的无人化成为可能。




另外,牧野专家6系统配合高刚性机床带来的表面质量提升,可以有效改善工件表面的面粗度,减少刚性不足带来的振刀过切或拉丝纹,尤其是针对于复杂曲面或拐角区域,机床可以进行加减速的分析和预判,保证高质量的加工表面,减少后续的抛光时间以促进更短的模具交期。


三、面向高品质汽车大模具的全新之作V100S


为了更好地满足汽车大模具的高品质生产要求,牧野公司近期发布了V100S五轴立式加工中心,可以满足于2—2.5米的汽车大模具加工,在V80S、V90S的基础上,覆盖了汽车保险杠、仪表台等模具的加工。

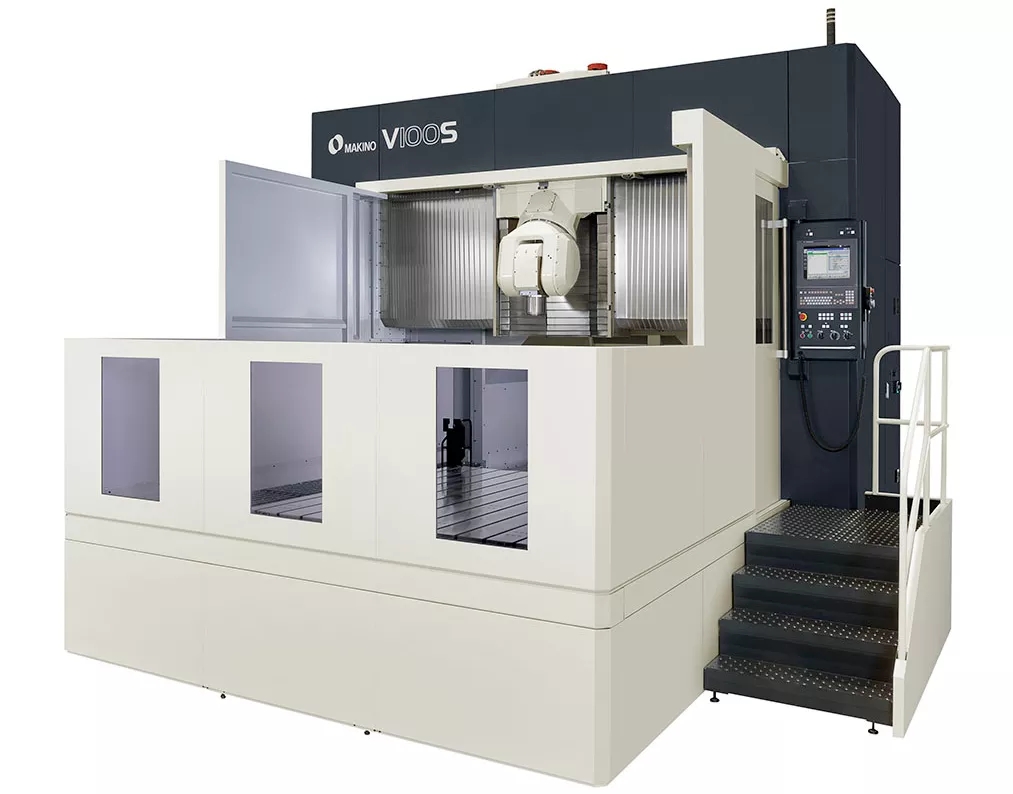

牧野V100S立式五轴加工中心


其同样采用了20,000rpm HSK-A63主轴,可以满足小直径刀具的精加工应用,配合五轴摆头结构,最大程度上减少后续的放电工艺。除了V80S、V90S一贯的优势,V100S还具有以下特点:

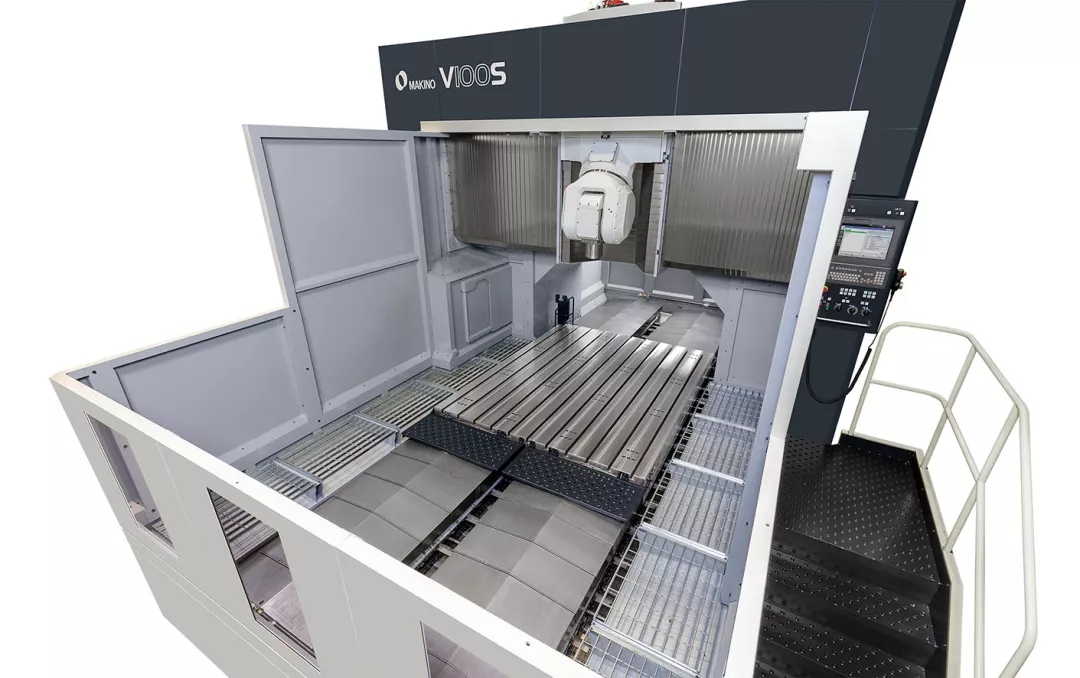

1)更大的加工范围


相对于V90S,V100S的行程、工件范围及承重均得到了大幅度提升,行程达到了2000×2500×800mm,最大工件高度1050mm,其工作台下4根导轨可以有效承载15吨重的大型模具。

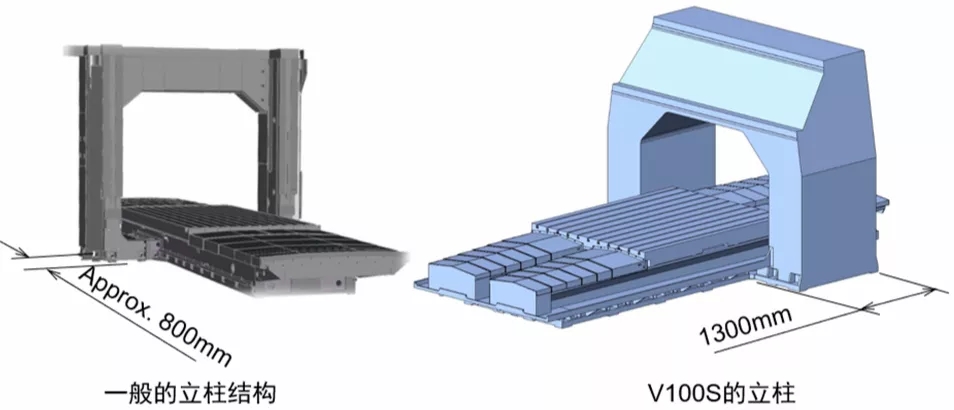

2)更强的立柱结构


另外,和一般龙门机床结构相比,V100S具有更加宽大的立柱结构,可以保证机床在快速移动过程中的稳定性,以及切削过程中的刚性。

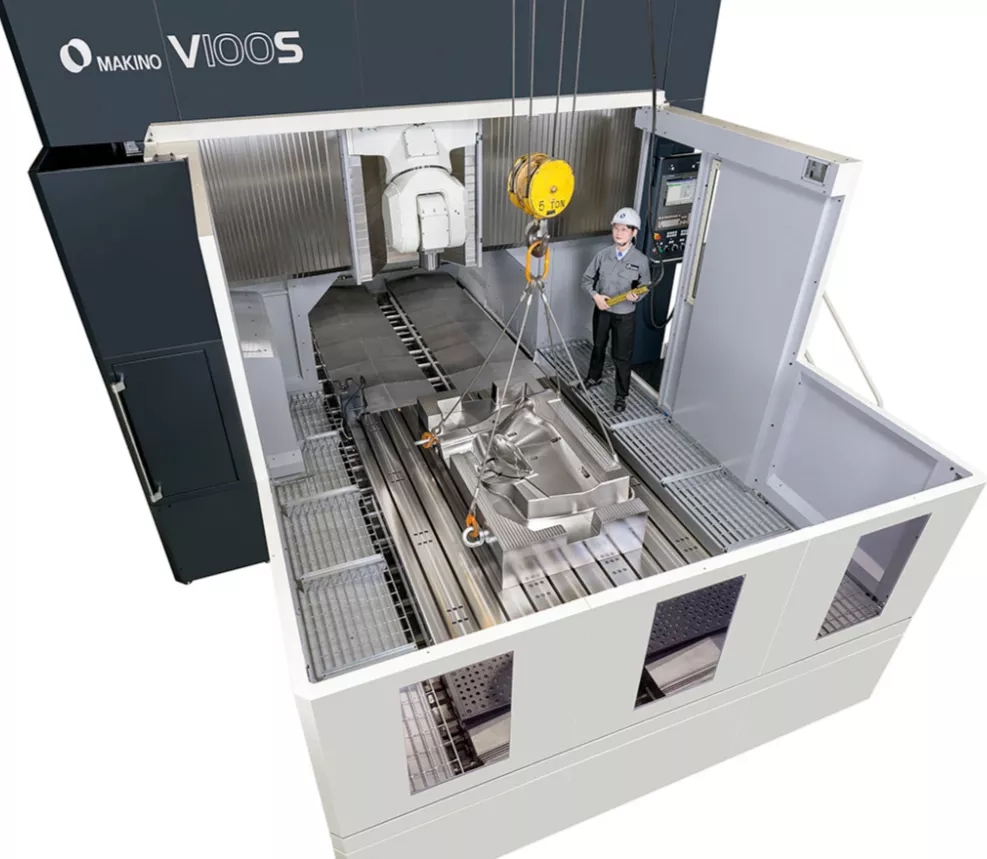

3)更便捷的操作性


开放的加工室,对于大型工件的吊装更加便捷,现场操作人员也具有更好的工件接近性。
