山高创新桶形刀具:采用更大步距,实现更高精加工生产率

发布时间:2021-05-18
来源:山高刀具
阅读量:6508

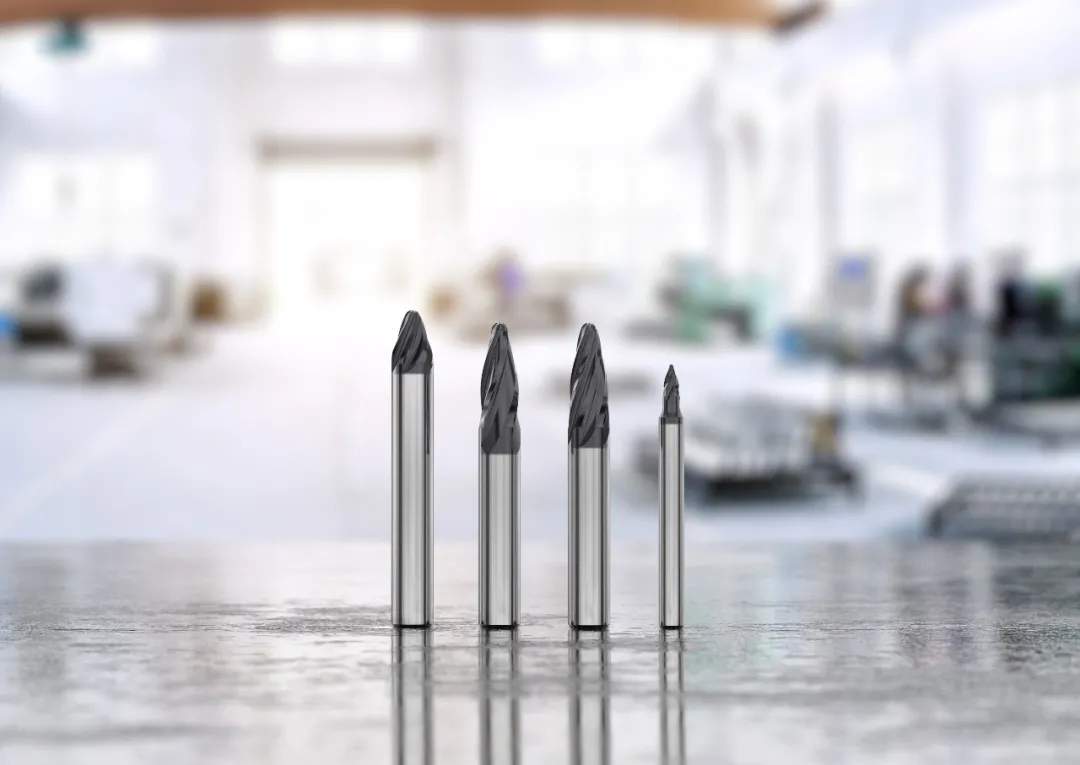

山高刀具推出了创新型桶形刀具,专为大步距而设计,帮助您更快地精加工不锈钢和高温合金零件。

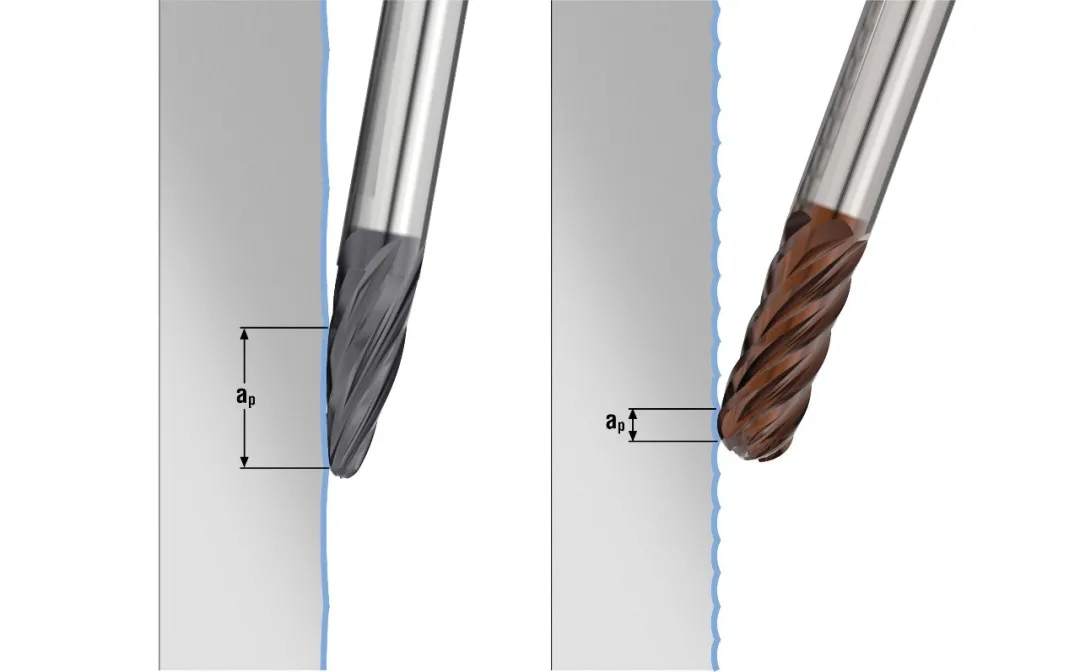

对钛合金、沉淀硬化钢和不锈钢等坚韧材料进行精加工可能需要较慢的切削速度和多种刀具槽型,从而导致加工周期较长。使用山高刀具最新推出的桶形整体立铣刀,无需加快主轴速度,即可加快这些耗时的加工过程。借助 5 轴机床,这些创新的弧形立铣刀槽型允许更大的步距,从而减少精加工操作所需的走刀次数,可使精加工速度比传统球头立铣刀快 80%。




全新的桶形刀具采用创新的“锥形”或“桶形”槽型,具有 10°的前角和 20°螺旋角,可大幅增加步距,从而帮助您实现最快、最可靠的精加工操作。同时,先进的 CAD/CAM 系统以及为使用这些刀具而构建的新插件让加工性能更出色。通过 5 轴机床运动,刀具的切削轮廓可以始终以适当的角度与零件表面保持啮合。


通过与山高合作,您可以获得所需的 CAD/CAM 编程专业知识,从而开始使用桶形刀具来缩短精加工时间。我们的专家团队可随时为您提供支持,帮助您的车间使用新刀具并应用新的高级切削策略。


除了我们标准的桶形轮廓外,山高还可以提供各种类型的桶形槽型作为定制产品,如透镜形状,确保您始终能够获得满足零件生产需求的理想刀具。山高桶形铣刀的槽型适用于各类材料,在加工复杂的型面及难加工材料时也可实现更短的精加工时间。


系列概览

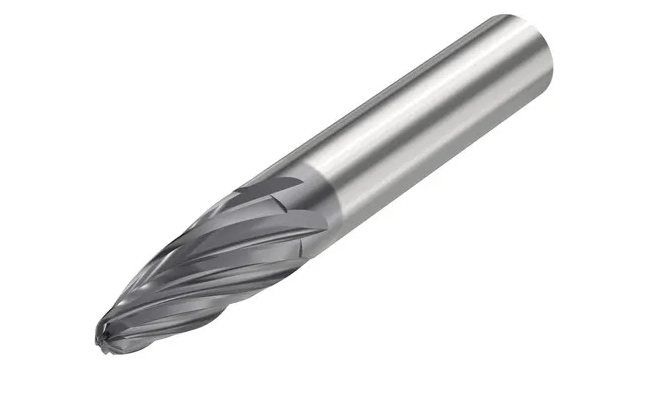

四个切削槽型,24 种新标准产品。所有桶形均可定制生产。“桶形”:JH734 和 JH736,直径为 6-16mm。采用2段圆弧,圆弧切线搭接至柄部。

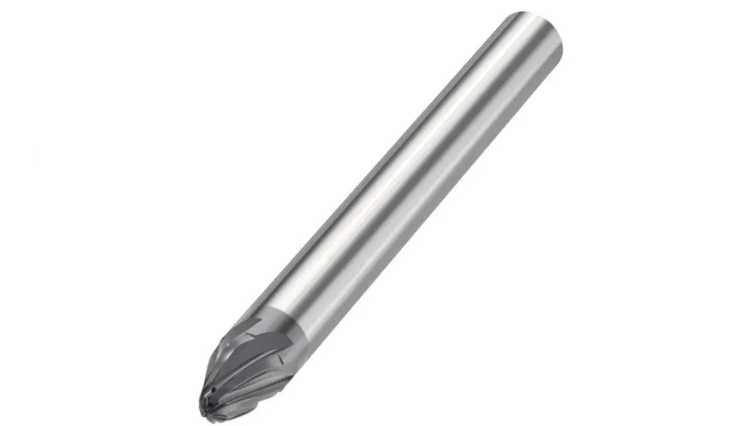

“锥形”:JH744 和 JH746,直径为 4-16 mm。采用三段圆弧,有角度定义。





切削案例


材料:N2 – 铝合金 7075

刀具:桶形刀具

Vc:502 M/min

n:20,000

Fz:0.033 mm

Vf:3960 mm/min

ap:1.7 mm

ae:0.3 mm

t:4分钟
