山高CFRP 整体立铣刀系列经过改进,刀具寿命延长 30-50%

发布时间:2021-06-05
来源:山高刀具
阅读量:3895

碳纤维增强复合材料 CFRP 具有极高的摩擦系数,同时 CFRP 组合材料应用广泛,形状复杂,是最具挑战性的材料之一。由于纤维排布、密度、树脂粘结剂等特殊生产工艺和材料的使用,即使工况优良,CFRP 的加工依然极具挑战性。如果没有专用刀具,工件质量差、加工工艺不可靠、分层、表面光洁度和纤维拔出等问题非常常见。此外,每一种新的 CFRP 复合材料都需要找到对应的解决方案。




现在,凭借山高新升级的用于加工 CFRP 的整体立铣刀系列,可在加工碳纤维增强塑料时实现最长的刀具寿命和最佳的工艺可靠性,帮助您轻松应对 CFRP 加工挑战。

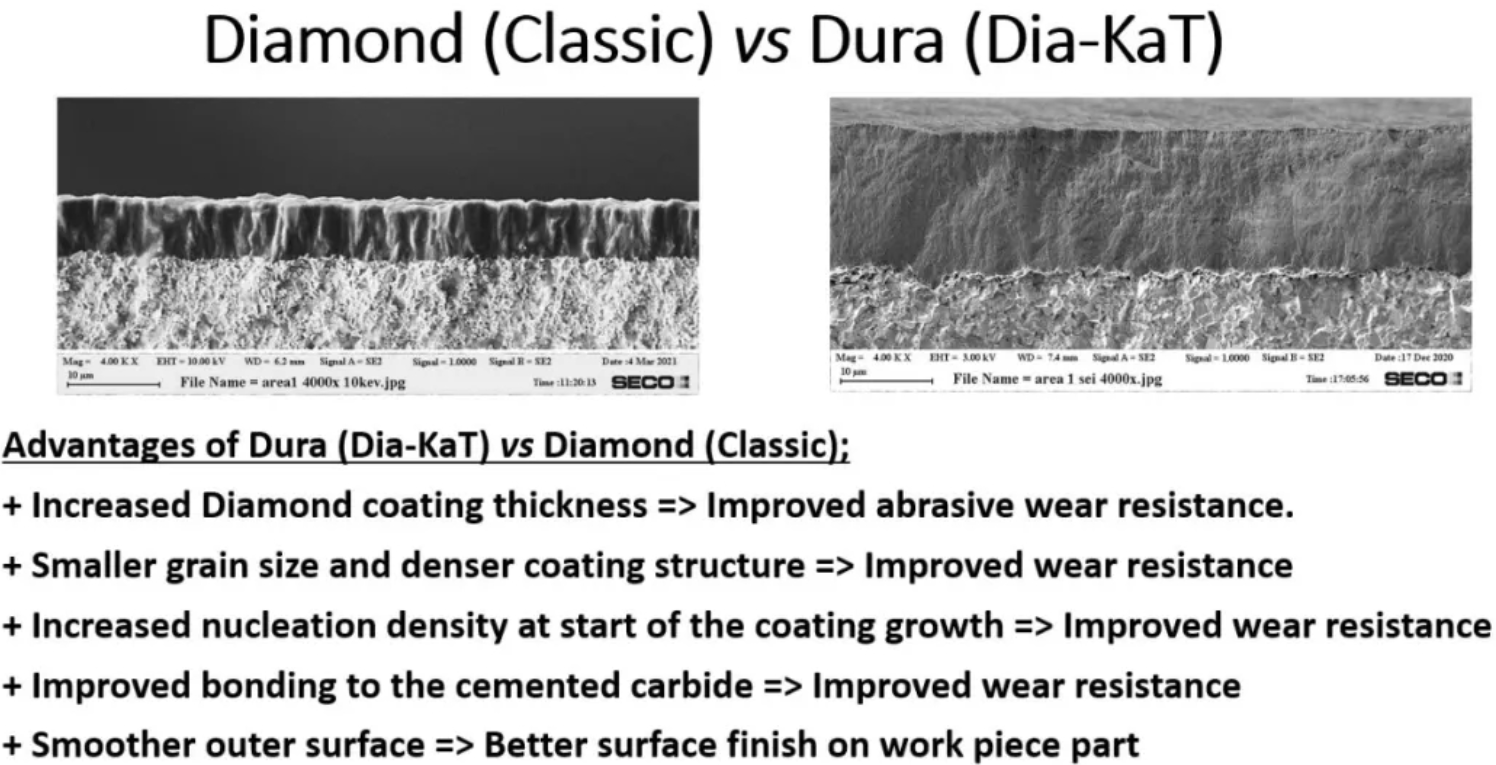

经过升级、优化的 CFRP 整体立铣刀系列采用全新的硬质合金基体与更易粘结的 Dura 镀层,从而使刀具寿命延长 30-50%。同时,我们为 CFRP 加工提供了全套 10 种创新槽型,每种槽型均为实现特定应用领域的最高可靠性而设计。

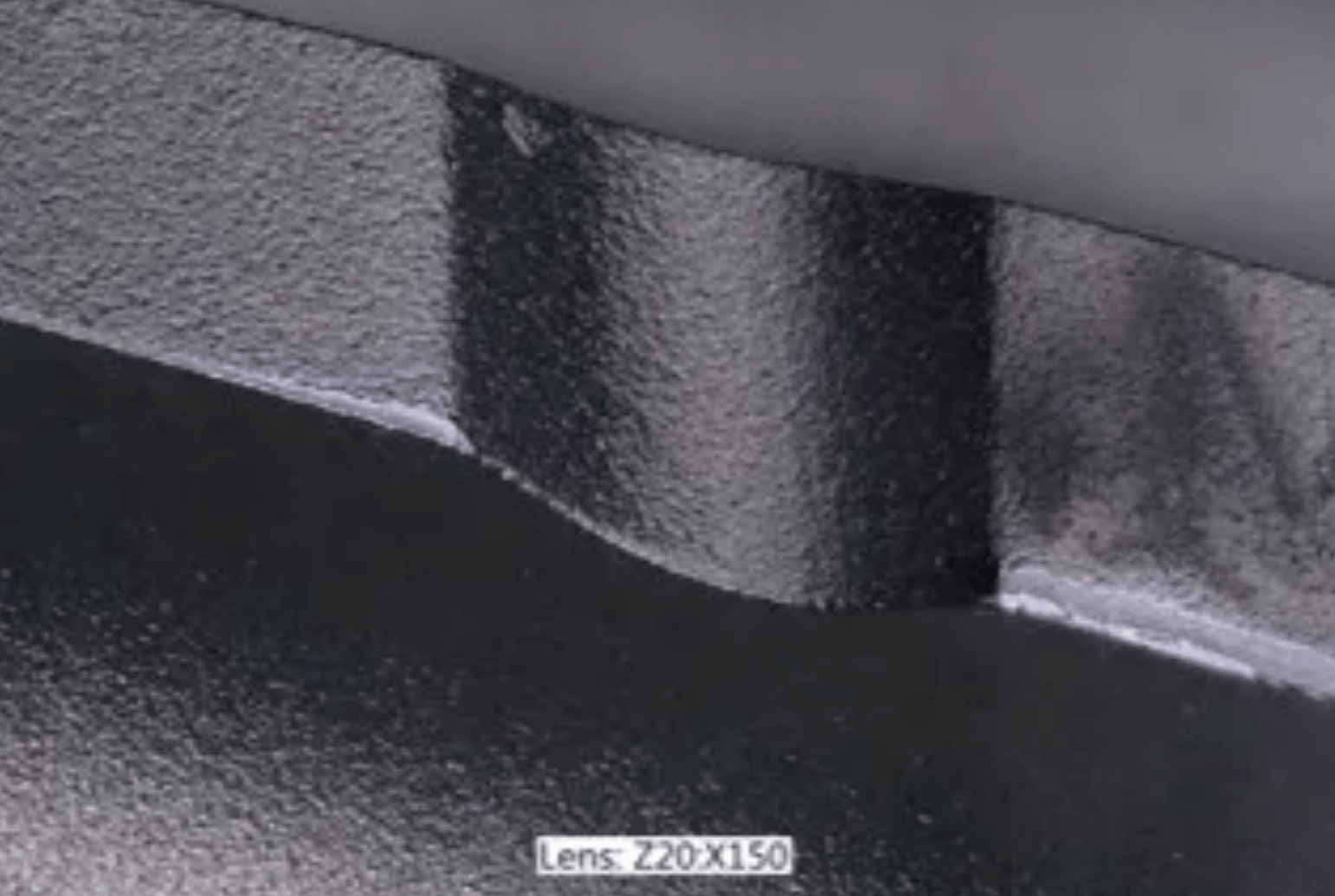

刀具寿命相同的情况下,新旧材质的磨损对比

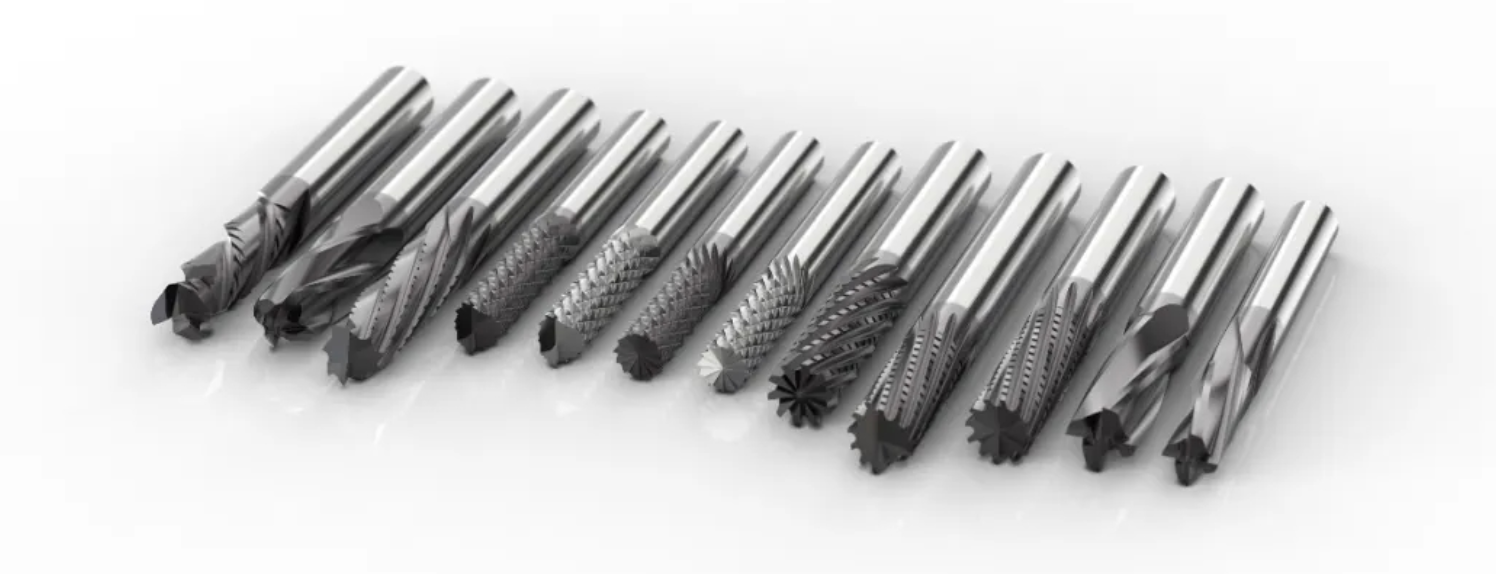

系列概览


JC800 系列:共 10 种 CFRP 槽型(2 个未镀层)。共 95 款产品。新产品型号描述不变,采购和加工不影响。

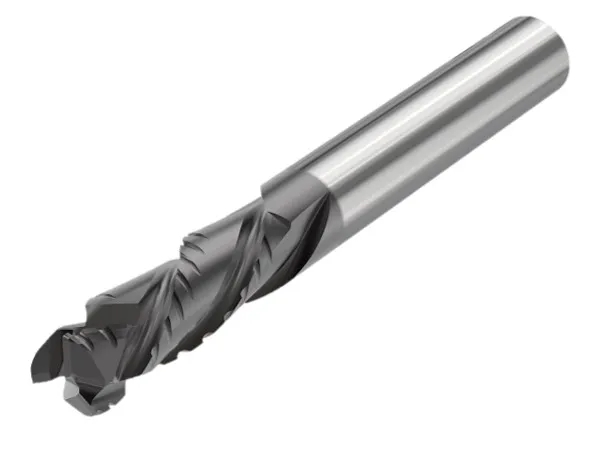

JC845


• 复合立铣刀

• 左右螺旋复合槽型,玻璃纤维或碳纤维板稳定加工的理想选择

• 适用于叠加材料以及玻璃或碳纤维复合材料

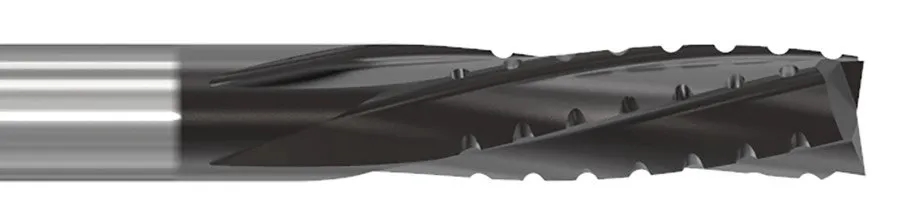

JC860



• 蜂窝铣刀

• 15°左螺旋角,切削力向下

• 适用于对蜂窝材料进行侧铣和槽铣

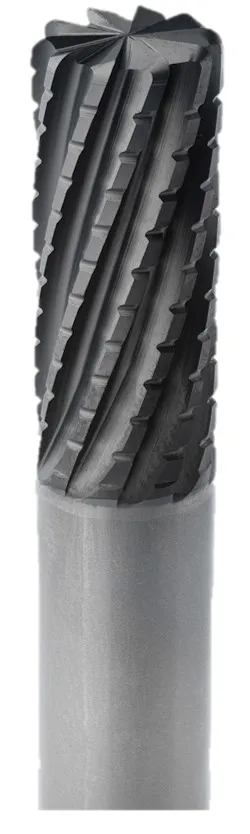

JC875, JC876& JC877



• 先进粗加工刀具

• JC875 右螺旋,端齿密齿

• JC876 左螺旋,端齿 2 齿

• JC877 左螺旋,端齿密齿

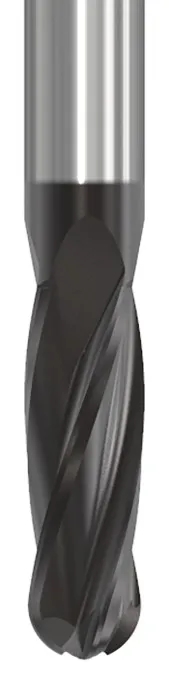

JC850



• 小螺旋角球头刀

• 各类碳纤维复合材料的 2.5D 和 3D 的精加工和半精加工

• 用于优化表面质量的精加工刀具

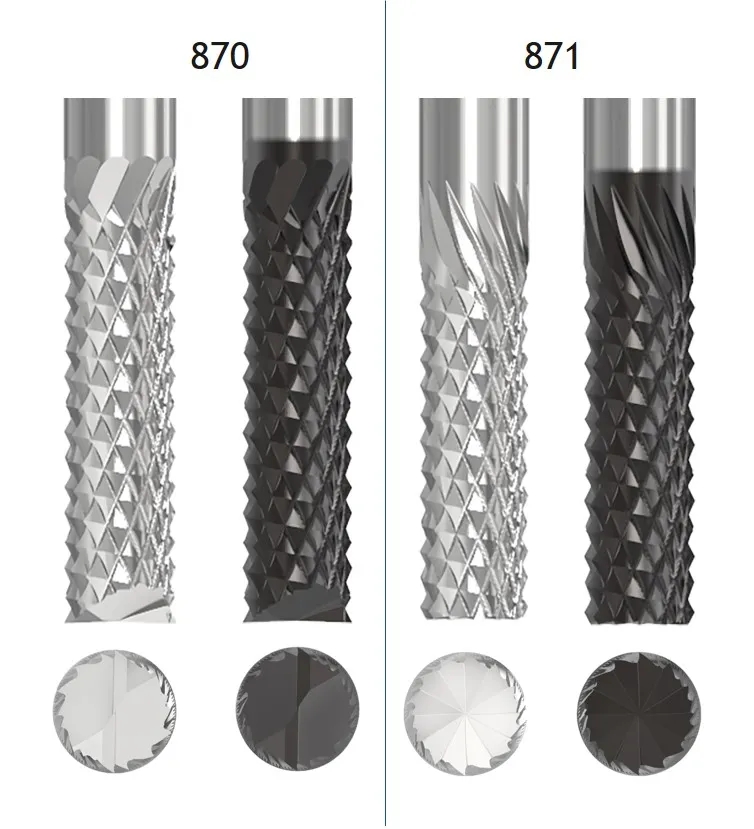

JC870 & JC781



• 涂层和未涂层的基本款粗铣刀

• JC870,2 齿过中心,充分拓展钻削能力

• JC871,端齿密齿,优化底面加工的理想之选

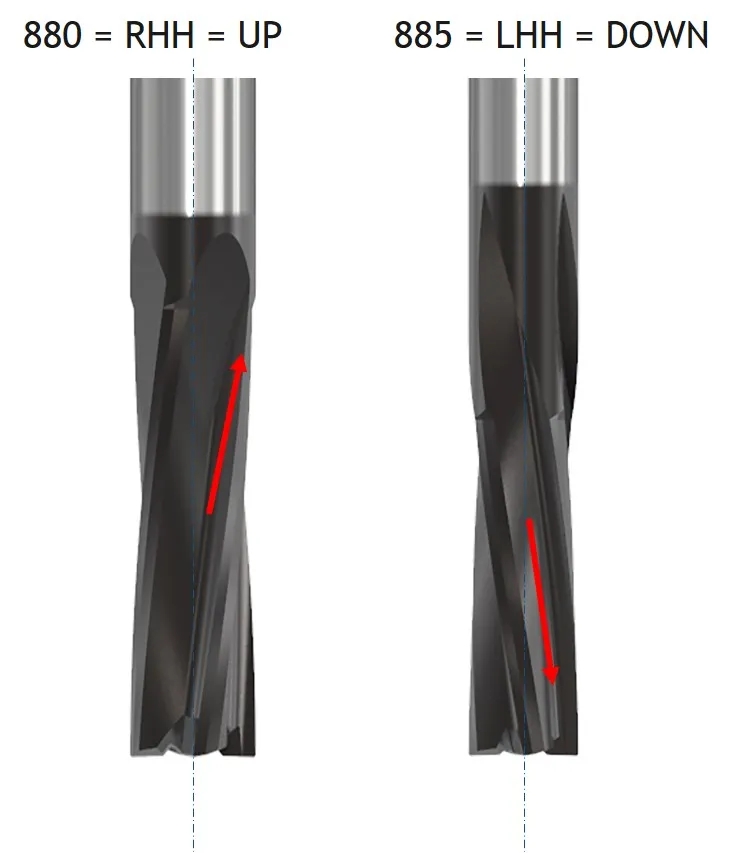

JC880 & JC885



• 小螺旋角铣刀

• 可对所有CFRP 材料进行槽铣和侧铣加工应用

• 用于优化表面质量的精加工刀具


凭借其出色的性能,JC800 系列整体立铣刀可在航空航天、医疗、风电、船舶、轨道交通等各个行业得到广泛应用,实现经济高效、可靠的 CFRP 加工。


同时,山高刀具拥有强大的技术底蕴,是您值得信赖的合作伙伴。凭借我们对各种类型的 CFRP 材料的丰富经验,我们能够帮助您找到槽型、硬质合金等级和镀层厚度的最佳组合,加工几乎任何类型的 CFRP 复合材料,满足您的独特应用需求。


加工案例 - 加工 TS2 复合材料




目标:提高加工效率

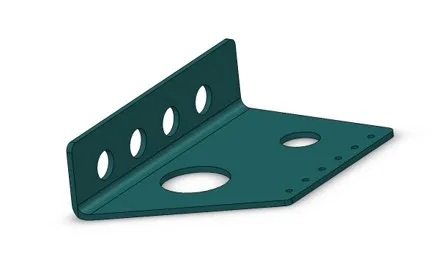

零件:结构件

材料:CFRP树脂注入型材料

加工:外轮廓铣削

装夹:真空吸附方式

切削深度:4-8 mm

换刀标准:后刀面磨损

刀具:JC877.375D2C.0Z12-DURA

刀具直径3/8英寸,DURA涂层

vc:330 m/min (n= 11060rev/min)

fz:0.025 mm/tooth

vf:3320 mm/min

刀具寿命:18分钟
