这款高精密数控刀具磨床的高级版来了!

发布时间:2021-11-18
来源:牧野
阅读量:3166

在全球工具磨床的发展中,日本牧野精机一直是佼佼者的角色。它在1982年就成功研发出世界首台10轴控制CNC刀具磨床,并由此打开了其在刀具磨床发展史中的新局面。经过半个多世纪技术传承,牧野精机一直在为工具磨床的最新技术开发而努力。


AGE30是牧野精机的一款高精密数控刀具磨床,具有出色稳定的加工精度。随着市场对加工节拍、智能化、操作灵活性与便利性等方面的要求越来越高,牧野精机在AGE30版本的基础上进行了改进,研发出了新款高级版机型AGE30FX。


视频

AGE30FX机型不仅保持了AGE30的重研磨能力与加工稳定性的特点,同时对工件自动更换装置与砂轮更换装置进行了大幅改良,使得生产性更为优异,我们一起来看看它有哪些新的特点。

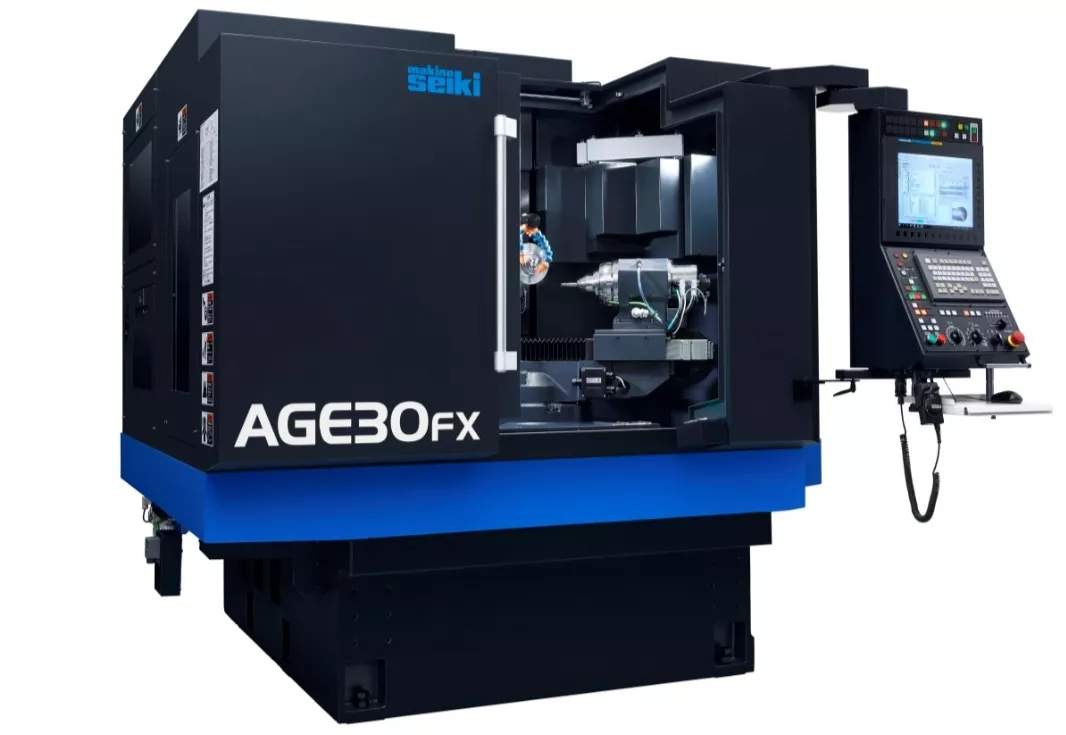

牧野精机AGE30FX高精密数控刀具磨床


一、机械手自动示教与操作


1)料盘示教的改进


AGE30FX示教方式变更为自动示教方式。不仅减少了人为因素的判断误差与误操作,还降低了示教的操作难度。

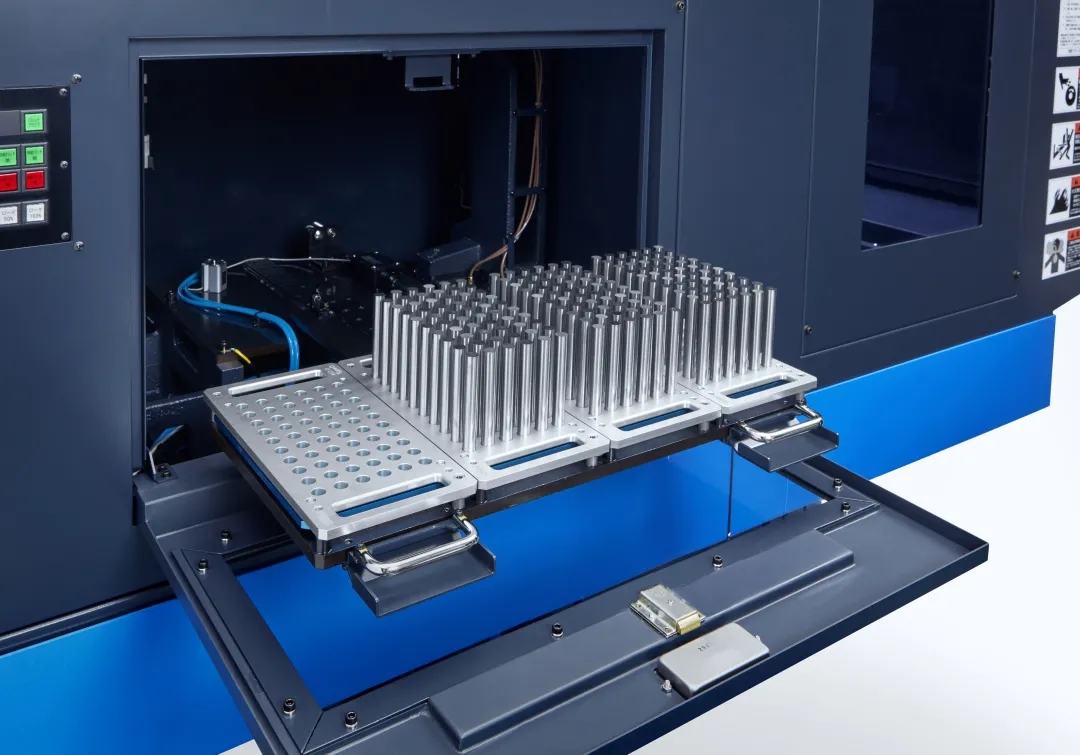

2)料盘轻量化与便利性设计的改进


AGE30FX供给与回收料盘设计分割成了3片,且将料盘进行了轻量化处理。料仓门变为翻盖式的开关门方式,料盘可以自由的往里推或往外拉,人站在料仓旁边可以很轻松方便的将料盘进行取放。


3)料盘大容量的设计


采用轻量化自动示教功能的“Type D”料盘,供给料盘与回收料盘区域叠加共用,将最大工件装载支数由Φ3的123支增加到780支,实现了更长时间的连续运转。

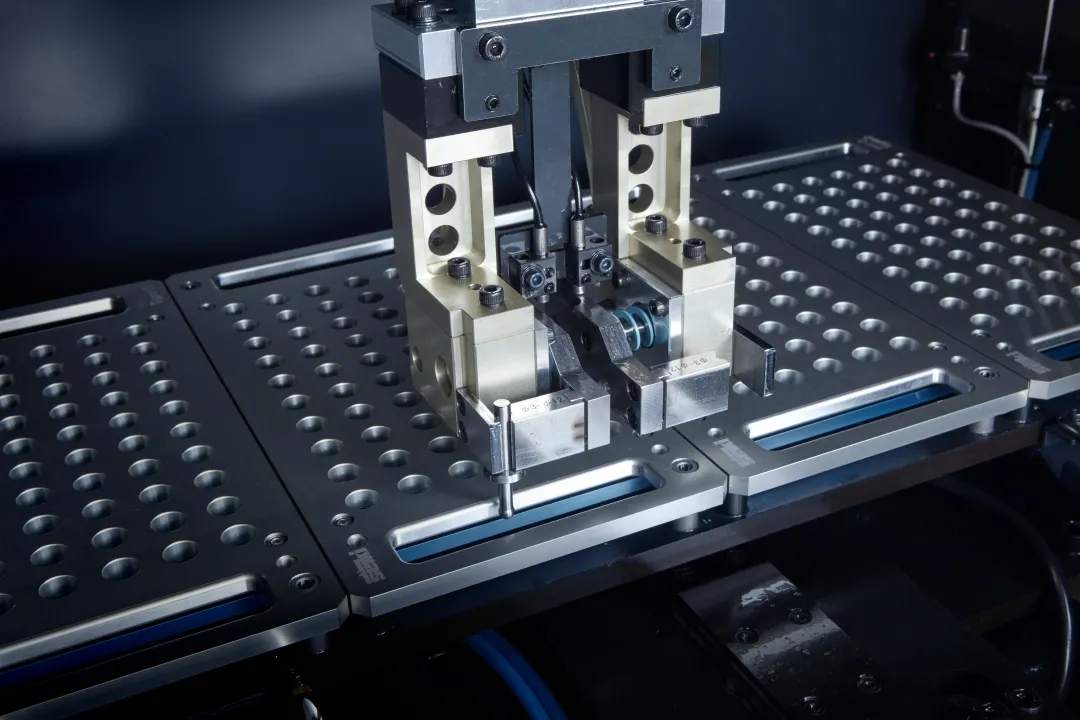

4)机械手上下料快速化的改进


新型工件自动更换装置“LVB装载机”全面刷新了更换动作和设计,通过改良3轴NC化与机械手的设计,装载门的自动打开和关闭的切换时间从以前的45秒缩短至20秒。


5)增强料盘的通用性


采用与SG10,SS7,TAD,ROBOX等机型共通的“Type D”料盘。


6)示教盒的变更


采用易于操作轻便的手持触摸屏操作盘。该手持触摸屏画面上显示的画面与操作盘画面相同,操作时在装载机侧即可完成,且一个手持触摸屏操作盒可连接多台机器使用。

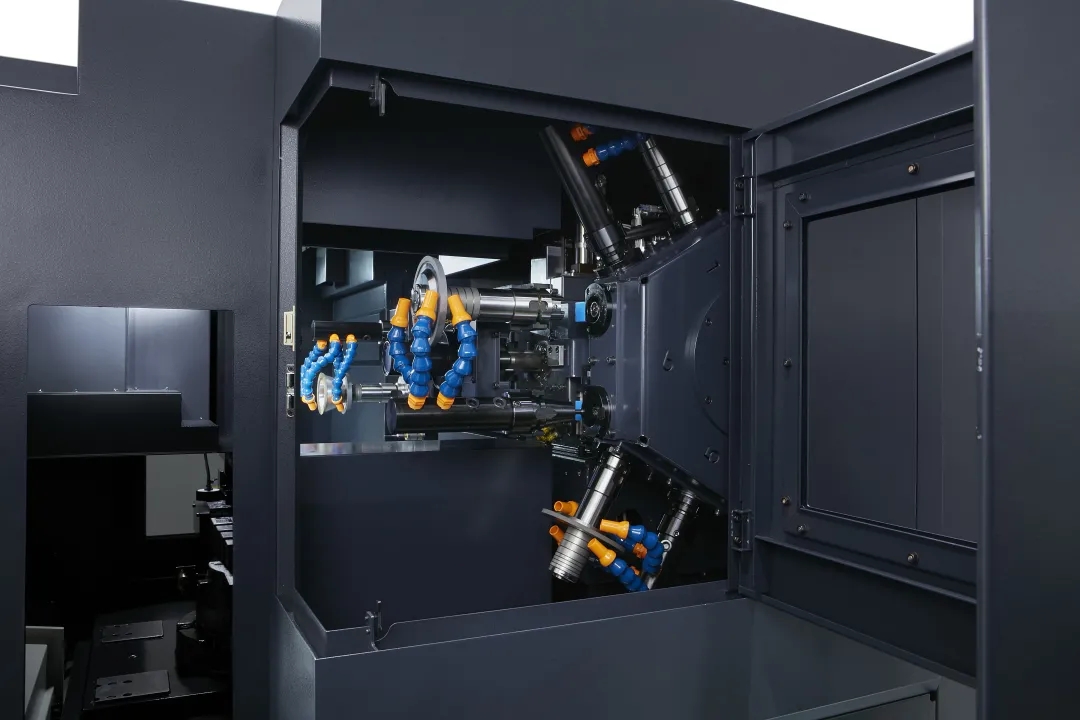

二、砂轮・切削液喷嘴更换装置AWC 8


新型的砂轮・切削液喷嘴更换装置“AWC8”,将砂轮的收容个数从以往的6个增加到8个。全面改良设计,砂轮更换时间比以往缩短了30%。标配大型透明窗更利于确认砂轮状态实际情况。

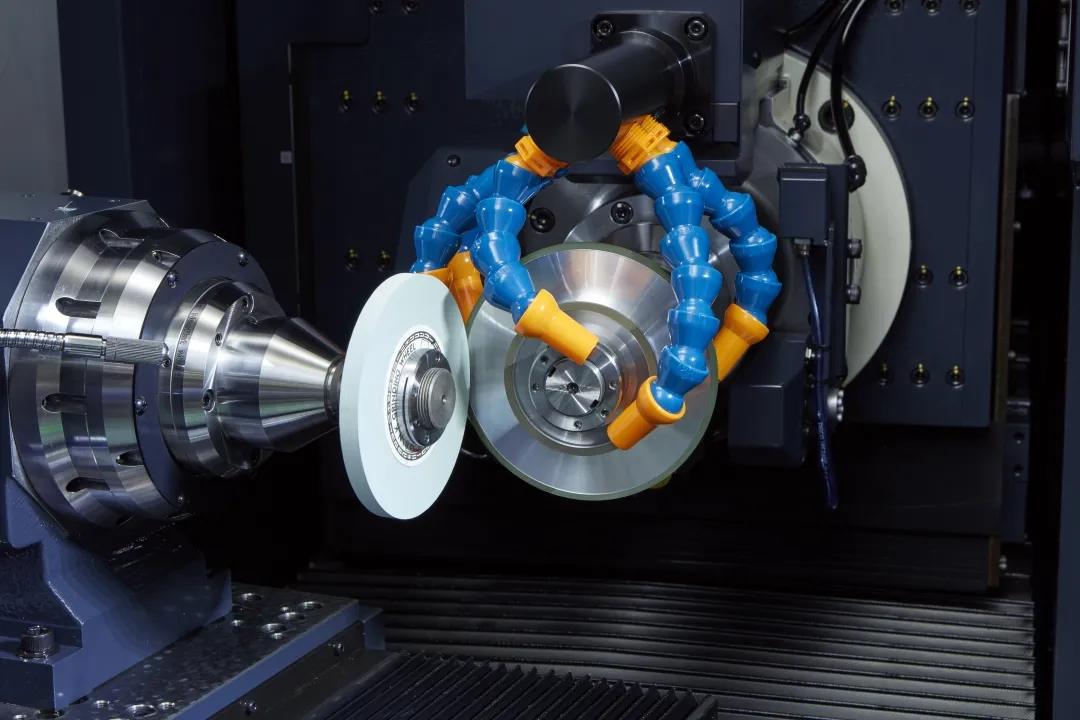

三、工件主轴A轴转速的提升


工作主轴的旋转采用直驱马达,排除了背隙带来的影响,可确保正确的分割角度。最高旋转速度从AGE30的400min-1提高到了1500min-1,不仅提升了外圆研磨效率,也提升了使用旋转砂轮时的机上修整效率。

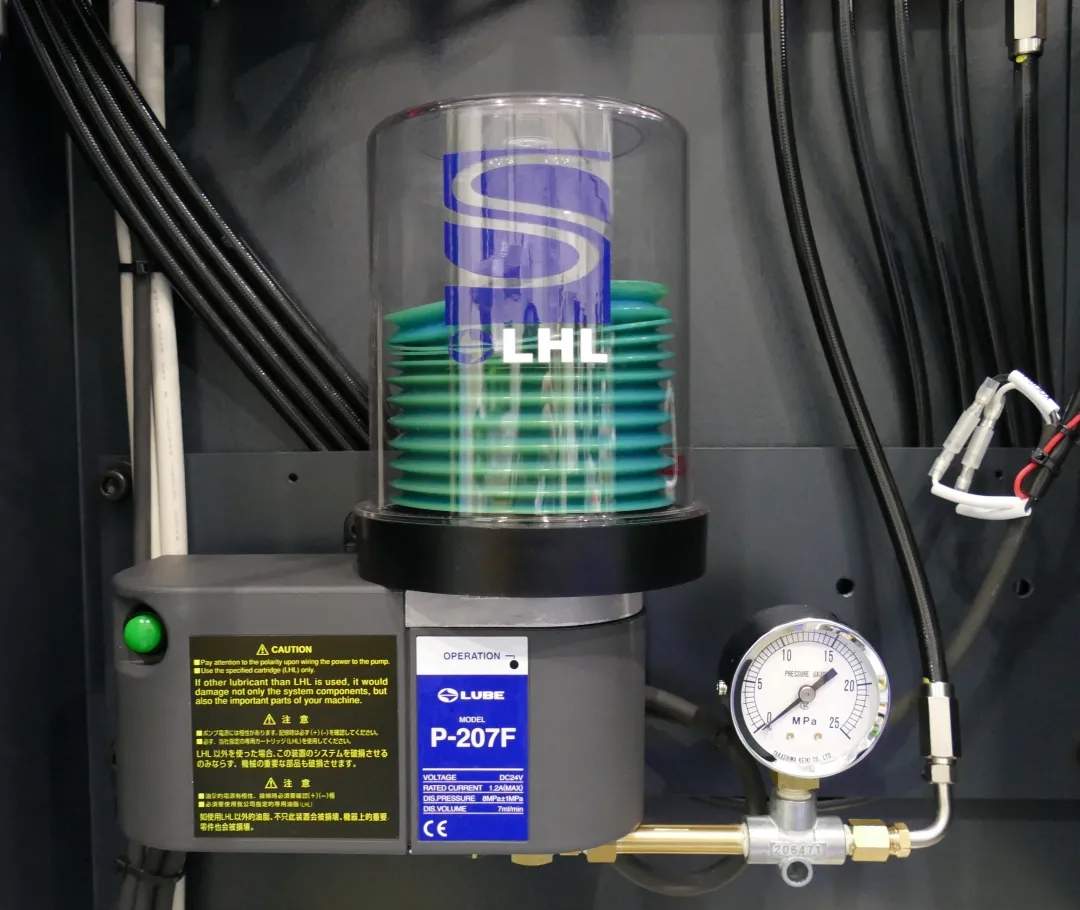

四、自动集中润滑


AGE30FX标配采用自动集中方式向各轴供给润滑脂,日常的润滑脂供给操作简单化,也避免忘记供给润滑脂。一盒润滑脂可以使用约3~4个月。




目前该机器在牧野昆山技术中心有展示机,欢迎新老客户前往参观与考察。
