降低您的总体使用成本 - 海德汉新一代测量产品

发布时间:2022-07-09
来源:海德汉
阅读量:3713

海德汉公司是世界上制造光刻产品和数控系统的引领者,其测量产品以其先进、绝对可靠和前瞻性而享誉市场,拥有广大的用户群体并得到广泛认可。海德汉的坚持创新和研发推动了世界光刻技术的不断向前发展,在机床行业,海德汉的光栅尺和编码器都是极佳的选择。


一、新一代绝对式光栅尺LCxx6系列


近期海德汉推出的最新一代光栅尺LCxx6系列则是光刻领域产品中的集大成之作。由于其超强信号纠错能力不仅使客户的总体使用成本大大降低,并且有利于提高客户设备的总体可靠性。




该系列光栅尺不仅继承了前几代产品(LCxx3、LCxx5)的综合优势,如单场扫描、高信号质量、低细分误差和方便安装等特点,还创新地使用了最新的光学扫描系统,这使得即便光栅尺内部存在液体或水珠类污染,其扫描质量仍不会受到影响。这将大大提高光栅尺的抗污染特性,对污染环境的耐受性等。该产品适用于当前市场上常见的数控系统,如海德汉,西门子,发那科等,可帮助客户达到更加稳定、便捷和可靠的使用效果。

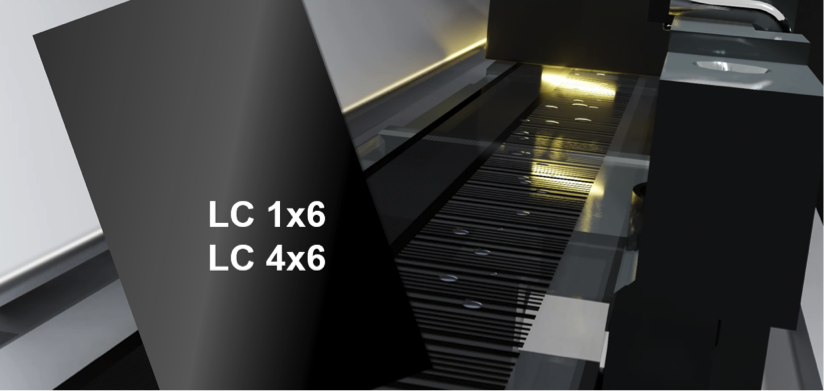

左为LC 1x6/LC 4x6,右为常规光学系统


举个例子,新一代光栅尺LCxx6即便存在液体或水珠污染,光栅尺的最新的光学扫描系统使得其内部光束始终聚焦于标准位置处,因此扫描质量将不受影响。 这可以大大提高光栅尺的抗污染特性。


因此,只要满足空气纯度为ISO 8573-1标准的[3:4:2]级即可使用,对于机床制造商而言则不再需要额外安装任何附加过滤器,例如压缩空气净化装置DA 400,可为客户降低成本。其次,通过提高光栅尺本身的耐受性,进一步降低其自身的维护成本。此外客户无需更改安装工艺,因为所有装配尺寸与前代产品完全兼容。这款光栅尺精度最高可达±3µm,细分误差小于信号周期的±0.5%。接口方面除EnDat, Fanuc, Mitsubishi外,还将满足DRIVE-CLIQ,Panasonic等系统接口。

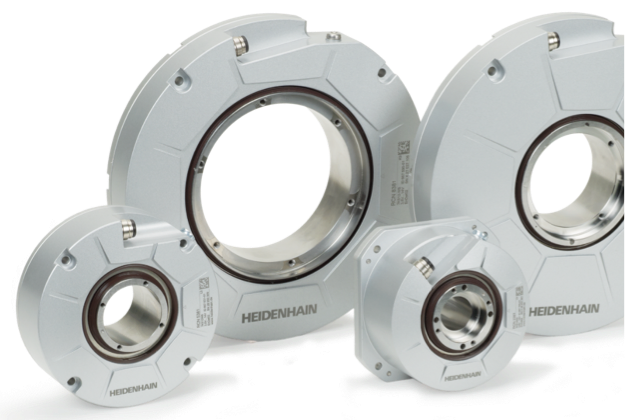

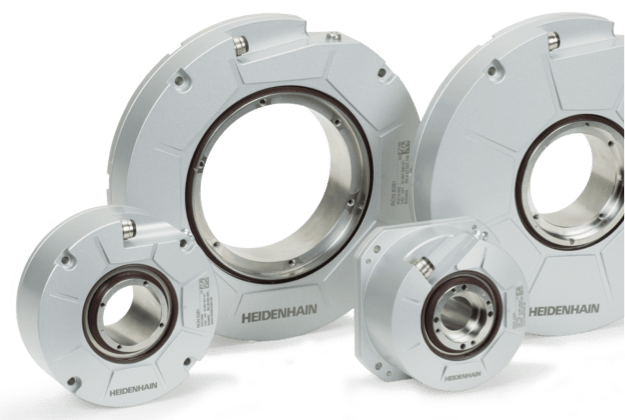

二、新一代绝对式角度编码器RCNxxx1系列


海德汉新一代绝对式角度编码器RCNxxx1系列的显著特点是“更快更智能”,它不但继承了其前代产品的优良特性:


+ 特殊编码的绝对刻线轨道;

+ 单场扫描的增量刻线轨道和特殊的光学滤镜;

+ 显著降低单信号周期内的位置误差;

+ 优化定子连轴器以提高扭转刚性;

+ 优化密封结构。




还具有以下全新的特点:


+ 更精确:系统精度进一步提高;

+ 更智能:方便于测量和监控直驱电机温度;

+ 更快速:允许高的轴转速(2-3倍);

+ 更耐用:高抗污染特性。


伴随着全新一代的光栅尺LCxx6在抗污染能力方面的不断推进,RCNxxx1同样具备了相似的抗污染能力,其超强信号纠错能力以及最新的光学扫描系统,使编码器即便在内部存在液体或水滴类污染(如下图),其扫描质量仍不会受到影响。因此通过提高编码器的抗污染特性,和对污染环境的耐受性,使客户设备的总体可用性加强,故障率和维护率降低,进而降低客户的使用成本。RCNxxx1系列具备多种接口,方便使用于当前市场上常见的数控系统,如海德汉、西门子、发那科等。

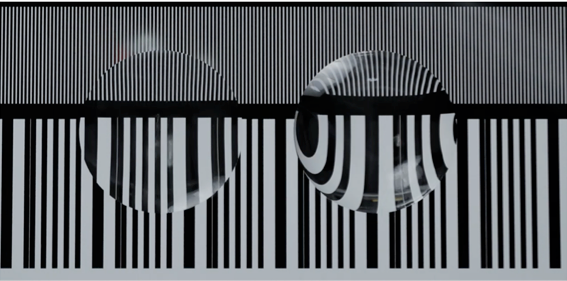

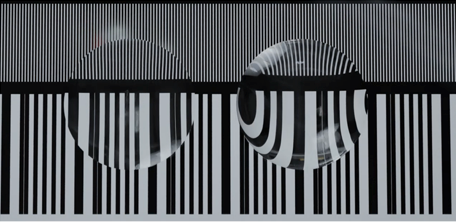

RCNxxx1抗污染能力示意图


在新一代RCNxxx1和新一代光栅尺LCxx6的加持下,从角度轴和直线轴的测量单元而言,海德汉以组合拳的方式为设备制造商提供了一整套具备超强的抗污染能力的产品。
