NSK成功开发用于高负载滚珠丝杠的长寿命化技术

发布时间:2022-04-30
来源:NSK
阅读量:3099

日本精工株式会社(以下简称 NSK)成功开发出应用于产业机械的高负载驱动用滚珠丝杠的长寿命化技术。应用该技术的NSK产品可以推动产业机械的电动化发展,提高生产效率。本产品计划于2022年6月开始接受订单,并将在全球范围内扩大该技术的应用。NSK计划至2024年实现1.2亿日元销售目标。




通过优化负载分布,使用寿命最长可达到以往产品的2倍

通过长寿命和小型化设计,实现节约资源


开发背景


随着各国对SDGs和碳中和的积极推进,各类产业机械均要求提高对环保的考虑及增加相关功能。为了节省能源,注塑机和伺服压力机等正逐渐从液压驱动系统转向使用伺服电机和滚珠丝杠的电动驱动系统。此外,随着汽车的电动化发展,为了减轻车身的重量,树脂部件的应用愈发广泛,同时,随着形状复杂化和大型化的不断推进,市场上对电动注塑机生产效率的要求也越来越高。


为了提高电动注塑机的生产效率,设备厂商通过进给速度的高速化来实现 "高循环化"。随着这种“高循环化”发展,需要进一步增加滚珠丝杠在单位时间内的运行距离,进而对滚珠丝杠的使用寿命提出了更高的要求。


现在,NSK已经开发出了用于电动注塑机和伺服压力机用滚珠丝杠的长寿命化技术,以满足其更长使用寿命的需求。


产品特点

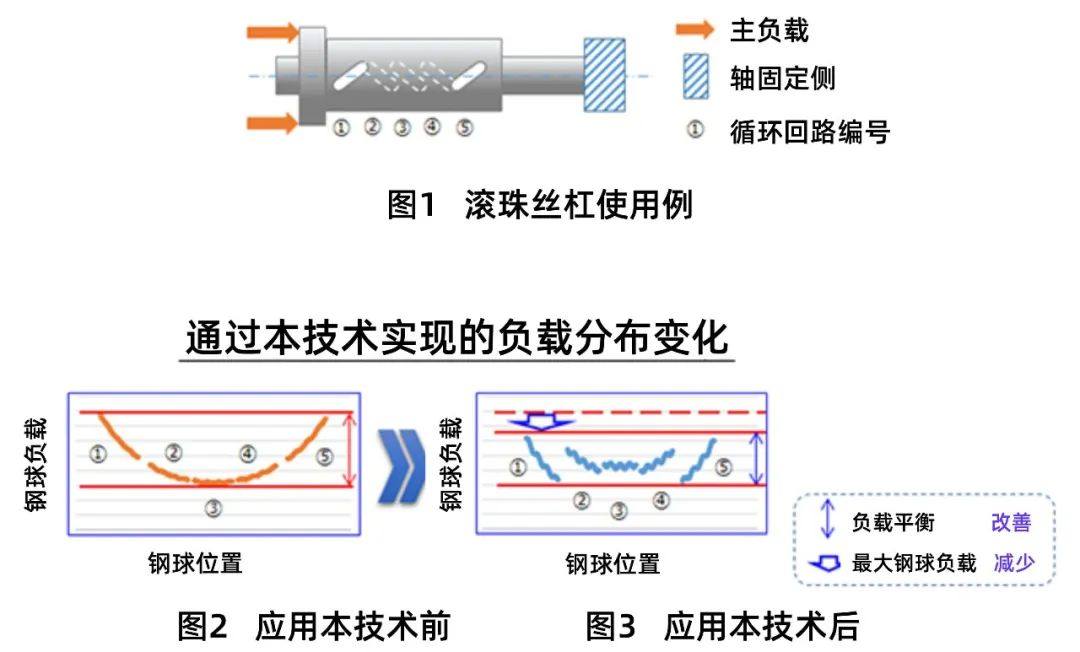

当滚珠丝杠所受的负载变大时,各循环回路所承受的负载将变得不均衡(图2)。由于个别循环回路中的钢球所承受的负载过高,从而导致滚珠丝杠的使用寿命降低。



NSK通过独有的高精度加工技术(专用加工机的开发)、解析技术(数字孪生技术的使用)和精密测量技术(通过与加工数据的联动提高测量精度),开发出了一种滚珠丝杠的长寿命化技术,可实现各循环回路的负载分布最优化,降低钢球的最大负载,从而达到以往产品的最长2倍运行寿命(图3)。




① 可实现以往产品最长2倍的运行寿命※

※根据滚珠丝杠的规格和使用条件可实现1.1~2倍左右


② 可实现小型化设计

③ 形状和尺寸可与以往产品完全互换


开发产品的效果


该产品有助于推动产业机械的电动化发展和生产效率的提高。此外,通过长寿命和小型化设计更加节约资源。


对应范围


  • 轴径:Φ100~Φ200mm

  • 型式:HTF-SRC型(对应型式逐步扩大中)
