新一代镀层重构技术在慢走丝加工领域的应用!

发布时间:2022-08-17
来源:博德高科
阅读量:1475

随着制造业对高精密加工需求的不断提升,越来越多的工厂引进了高性能的精密慢走丝机床,使得机床加工所需的切割丝也不断受到重视,而与此同时,仍然有不少使用者由于缺乏对切割丝选择的重要认识,无论什么机型或加工状况,统统使用普通的黄铜切割丝,导致机床加工的性能难以更好地发挥。

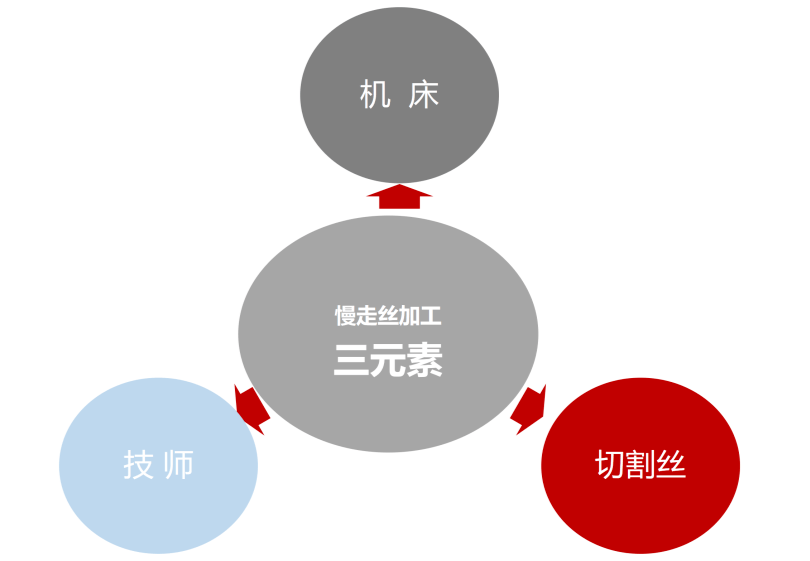

事实上,切割丝在慢走丝加工中扮演着重要的角色,机床加工的效率、精度、表面质量都与这根小小的丝紧密相关。




2022年8月16日,以“新一代镀层重构技术在慢走丝加工领域的应用”为主题的博德高科新品研讨会在深圳国际会展中心举办,在本次会议上,研发经理梁志宁详细介绍了切割丝的发展历程及两款新一代切割丝黑钻系列产品Bwcut Fx超高速黑色镀层丝与Bwcut H超高性能黑色镀层丝,新品采用了黑科技“镀层重构”技术,可大幅度提升产品的切割性能,赋能慢走丝机床加工。本次研讨会博德高科还为各位嘉宾准备了精美茶歇与伴手礼。下面,让我们一起回顾亮点。




一、慢走丝加工切割丝的发展历程


慢走丝加工技术的发展,离不开切割丝技术的同步发展。慢走丝机床设计理念就是根据切割丝性能进行设计的,而切割丝技术的突破往往又会带动慢走丝机床设计的革新。




从20世纪70年代最初使用的紫铜丝,80年代的黄铜丝,再到21世纪初的伽玛镀层丝,小小一根切割丝的不断创新助推慢走丝加工指标迈上了更高的台阶。

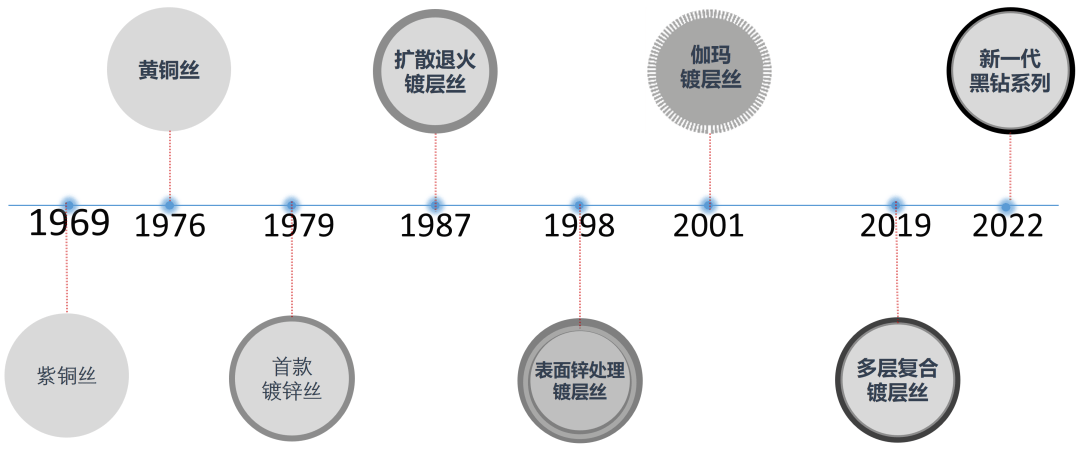

切割丝的发展历程

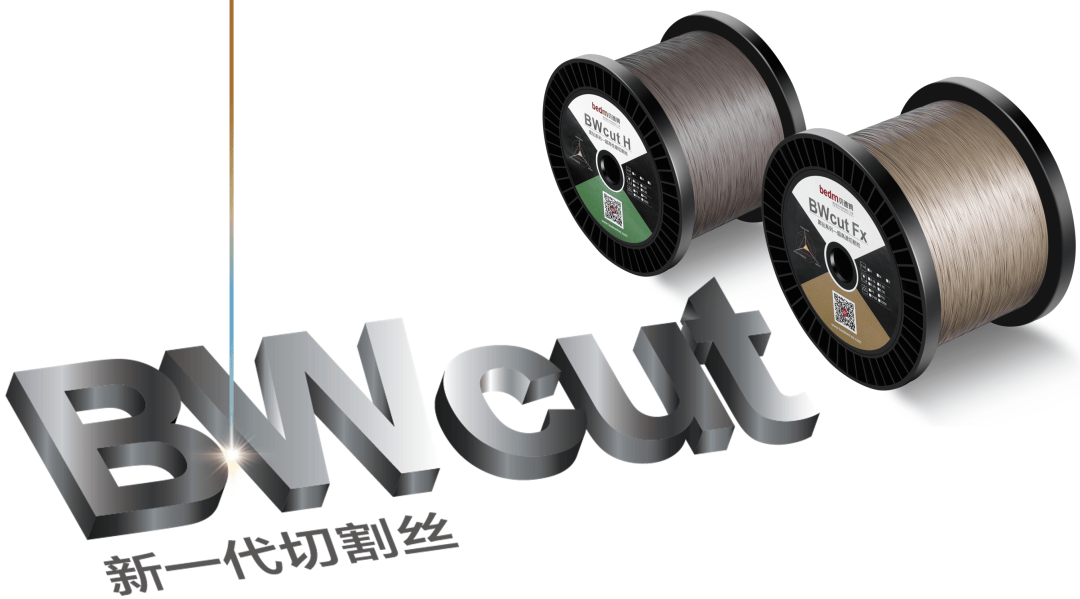

博德高科在今年推出了两款新一代黑钻系列切割丝,采用行业颠覆性的“镀层重构”技术,无论是加工速度和品质,均极大地超越黄铜丝、伽玛镀层丝,有力推动了慢走丝加工技术的进步。




二、新品超高速黑色镀层丝


新一代BWcut Fx超高速黑色镀层丝,是目前市场上切割速度遥遥领先的一款产品。

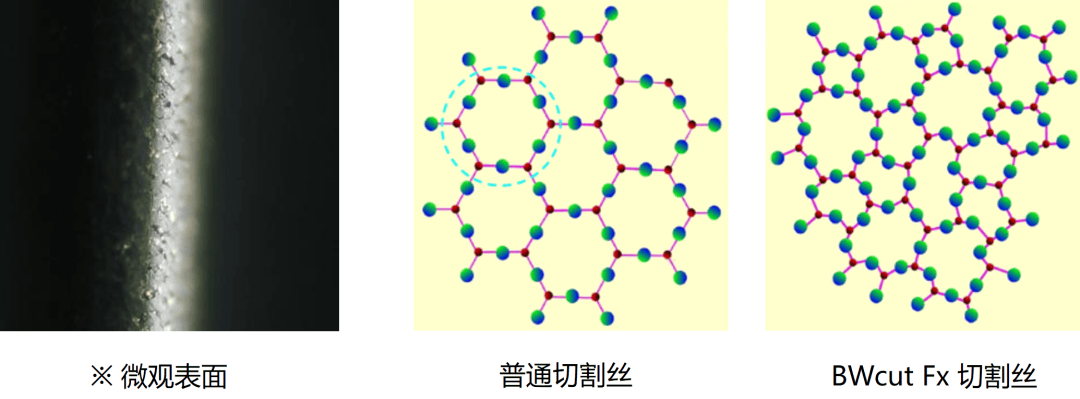

1)产品微观表面及原子排列


BWcut Fx切割丝的表层块状位错和间断颗粒,可以承受高峰值电流,提升放电气化性能,切割速度更快;采用镀层重构技术,表层原子排列呈短程有序,长程无序,颠覆了传统伽玛线结构特点,改善冲洗效果,促进下一个脉冲放电,最大限度地提升机床加工速度。

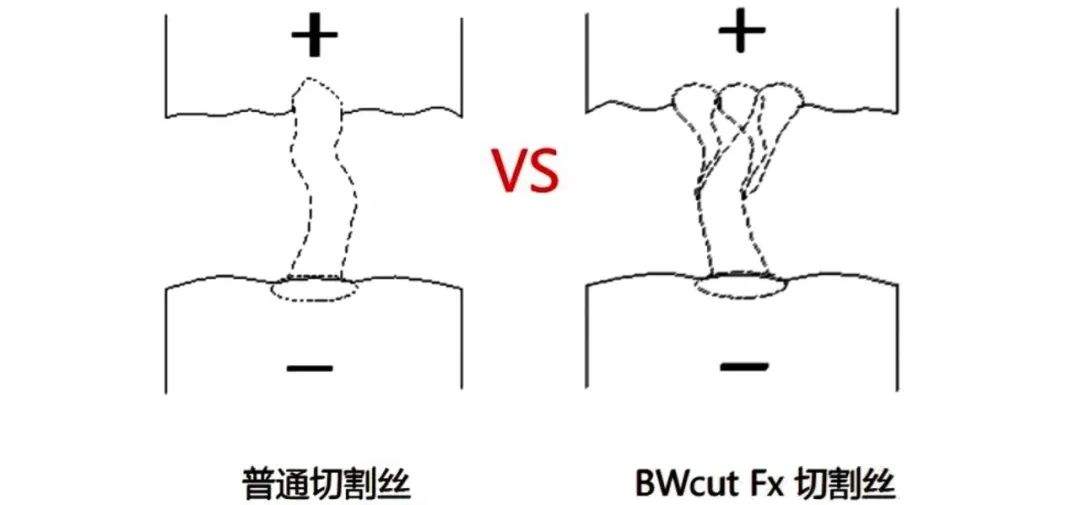

2)放电特性及放电原理分析


重构层为块状棕黑色表层非晶态组织结构,是一种动态平衡,处于热力学亚稳态;在脉冲电源作用下,极容易打破这种动态平衡,使得电火花单个脉冲通道的电腐蚀次数成倍增加,放电能量和爆炸力更集中,对工件的腐蚀效果更强,达到超高速加工;特别是粗割放电条件下,能量传输大,产生放电火花尺寸大,实现快速切割。




3)高效率加工解决方案


+ 相比黄铜丝让3台机床的产能超过4台

+ 超高速黑色镀层丝的切割速度,相比黄铜丝提升了40%,解决了黄铜丝切割速度慢的问题


以沙迪克ALN系列机床为例,分别使用BWcut Fx 超高性能黑色镀层丝、传统的伽马镀层丝、黄铜丝来加工厚度为60mm、工件材料为SKD11的工件。


测试机床:沙迪克ALN400Qs

工件材料:SKD11

线径:0.25mm

工件厚度:60mm

加工次数:割一修二

加工结果如下:

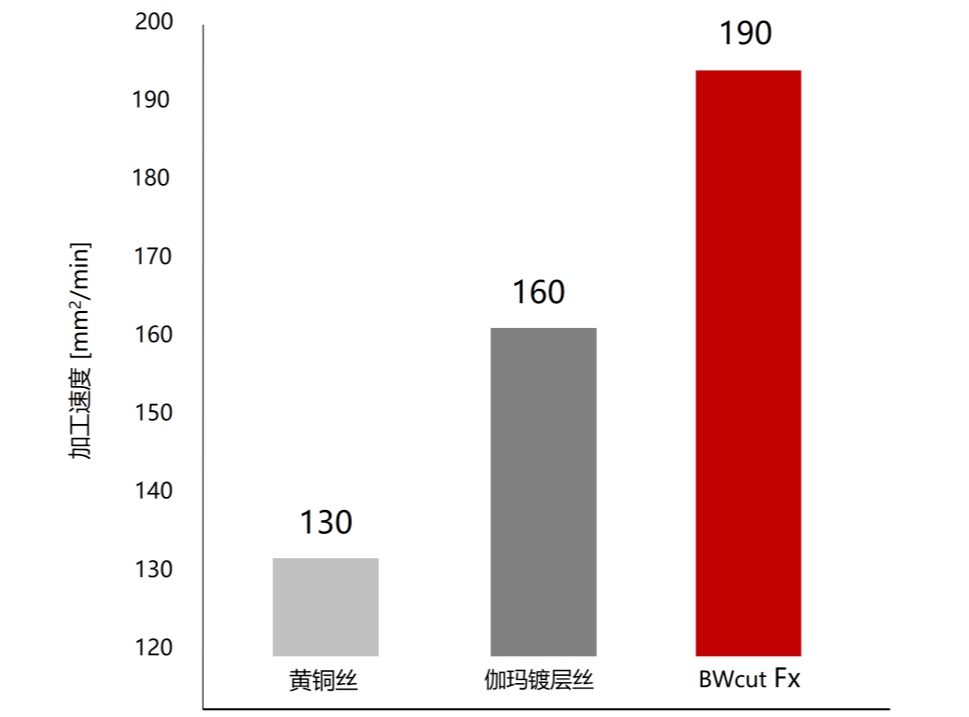

BWcut Fx与伽马镀层丝、黄铜丝的粗割速度对比


最终加工结果如上图所示,在粗割条件下,BWcut Fx 超高性能黑色镀层丝的加工速度可达到190m㎡每分钟,妥妥的实力型选手!


三、新品超高性能黑色镀层丝


新一代BWcut H超高性能黑色镀层丝其优异的综合性能,为高品质加工要求的客户量身打造。


1)产品表面微观及元素含量分布


BWcut H切割丝的微观表层原子排列呈短程有序,长程无序,原子位错、滑移增多,晶格堆积;表层结构发生重构现象,具有可延性、不透光,导热、膨胀、折光等物理性质各向同性;重构层在粗割、粗修、精修放电时起不同应用效果,改善放电通道所穿过的路径,承载电荷密度大,放电更均匀,同时提升加工速度与表面光洁度。

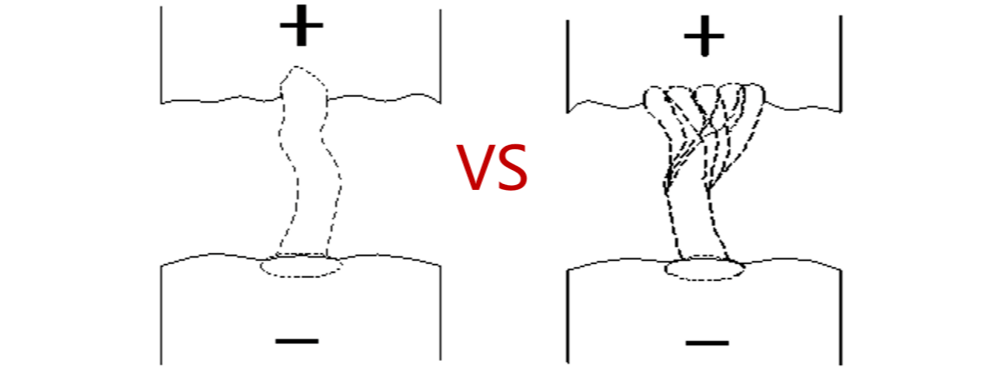

2)放电特性及放电原理分析


重构层为条状黑棕色表层非晶态组织结构,是一种动态平衡,处于热力学亚稳态;在脉冲电源作用下,极容易打破这种动态平衡,使得电火花单个脉冲通道的电腐蚀次数成倍增加,放电能量和爆炸力更均匀密集,对工件腐蚀效果更稳定,达到超高性能加工(兼顾速度和精度);特别是精修条件下,放电通道腐蚀端形状呈鼓形而非锥形,蚀除坑更加圆滑,提升工件表面光洁度。




3)切割质量更高,适合加工高光洁度高价值产品


+ 相比黄铜丝,切割表面光洁度提升25%以上,显著改善表面线痕

+ 在精修条件下,放电通道腐蚀端形状呈鼓形,蚀除坑更加圆滑

+ 研发的超高性能黑色镀层丝,解决了微米级精工制造问题


测试机床:GF CUT E350

工件材料:SKH-9

工件厚度:40mm

加工次数:割一修四

加工结果如下:

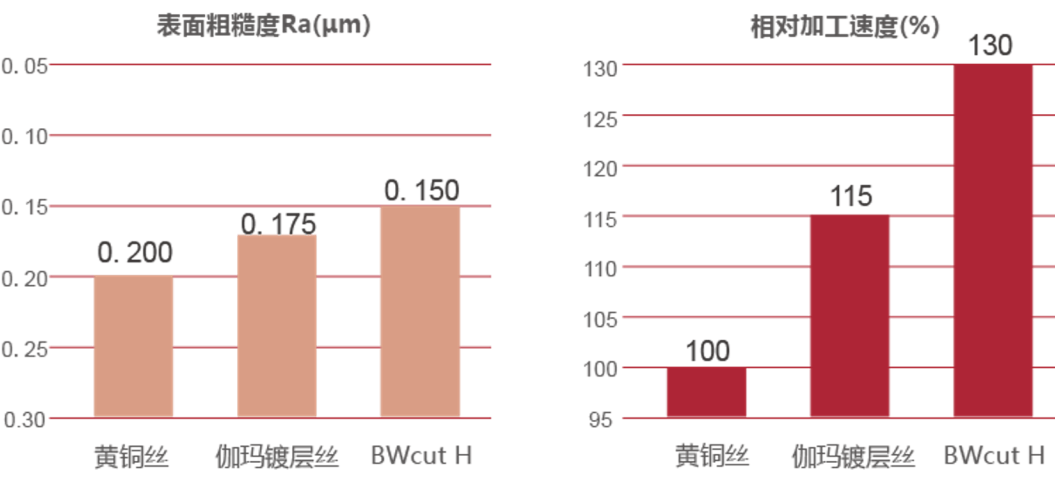

BWcut H加工对比数据

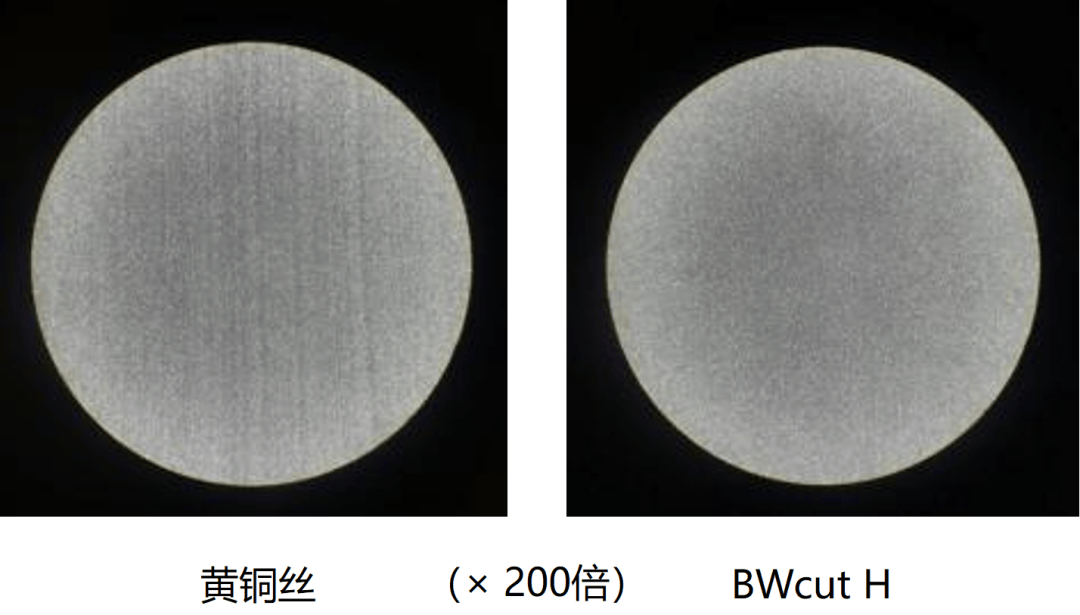

使用BWcut H 加工工件表面粗糙度由原来的Ra0.192μm提升至Ra0.143μm,提升了25%;并且工件表面线痕改善显著。




镀层重构是行业内具有颠覆性的全新技术,这种技术将大幅度提升产品的应用效果。无论在加工速度,加工精度以及工件表面光洁度等方面性能,均极大地超越黄铜丝、伽玛线,给客户带来全新体验,为慢走丝加工创造更高价值。
