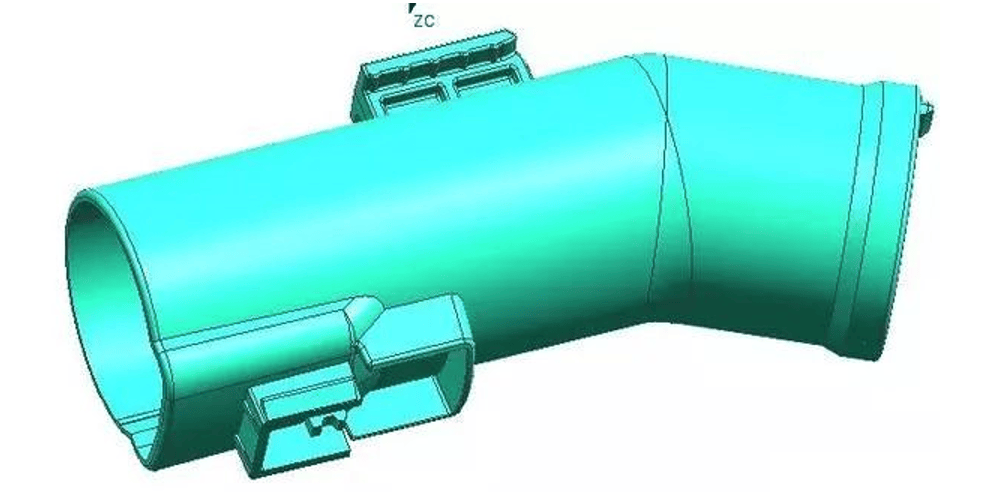

一、产品分析

吸尘器弯管是吸尘器产品中经常遇到的，这类产品一般是采用油缸抽芯或者是圆弧抽芯，是汽车吸尘器模具中的典型代表。

这套吸尘器弯管模具如何设计？

二、模具设计

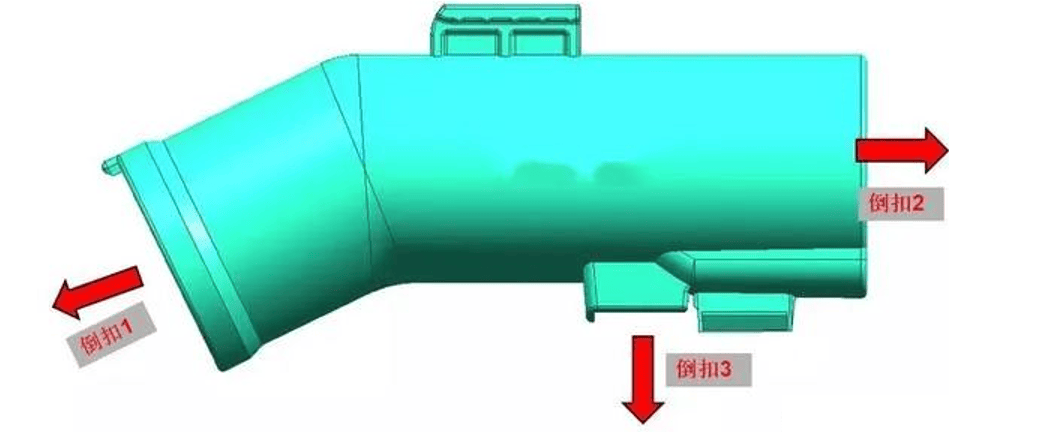

产品共有3处倒扣，倒扣1与倒扣2都采用油缸抽芯结构，倒扣3采用斜导柱+弹簧抽芯。

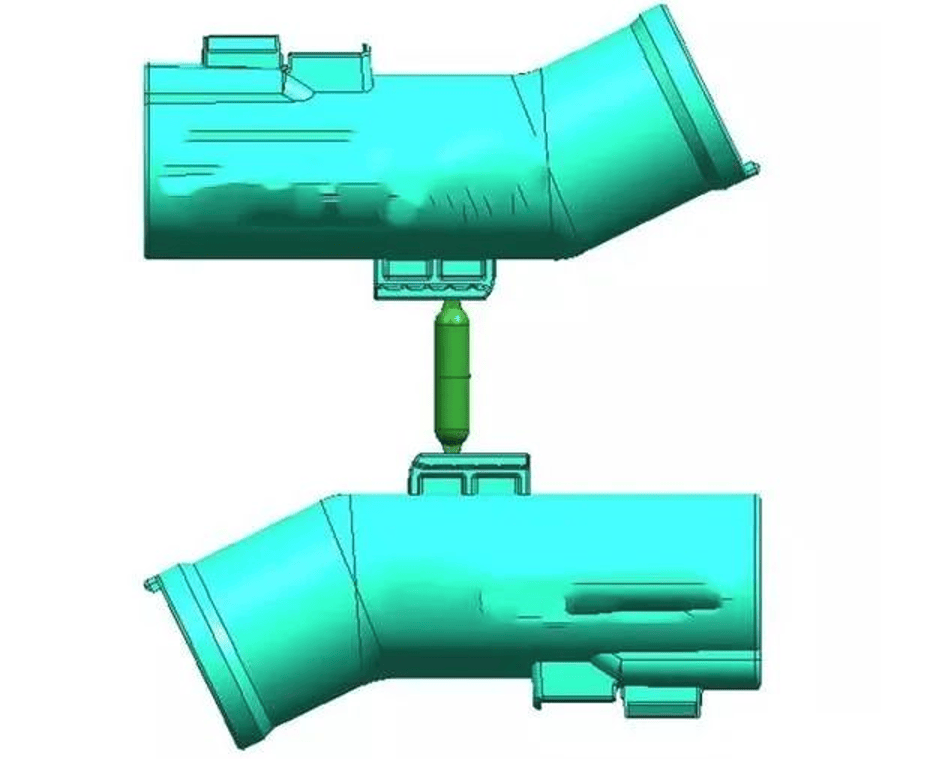

本模具浇注系统采用唧嘴，冷流道转侧进胶，1出2。

这套吸尘器弯管模具如何设计？

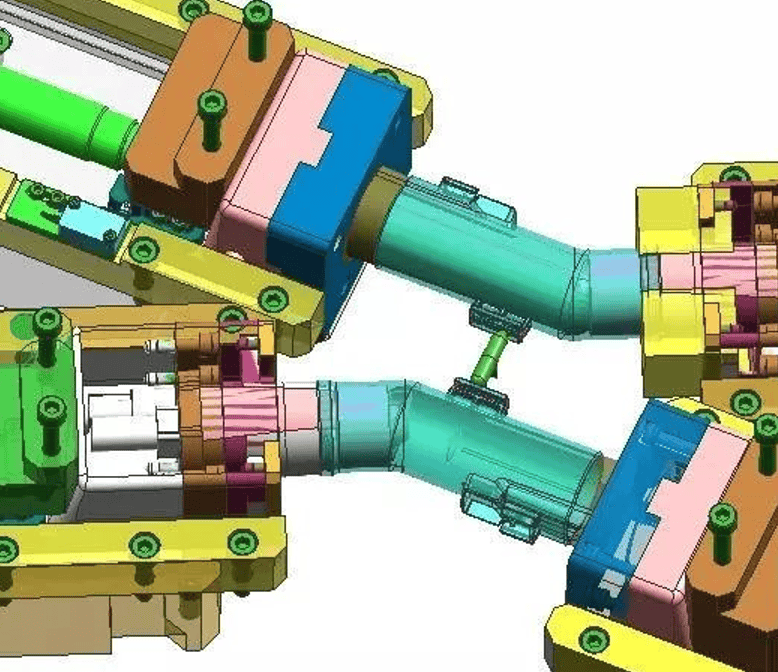

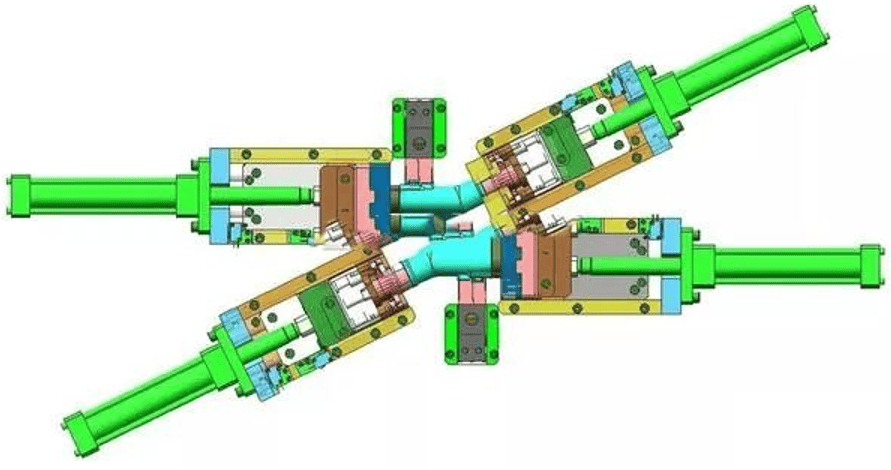

产品共有3处倒扣，倒扣1与倒扣2都采用油缸抽芯结构，倒扣3采用斜导柱+弹簧抽芯。倒扣1采用了行位内走行位结构，采用燕尾槽导向进行内缩脱扣。

这套吸尘器弯管模具如何设计？

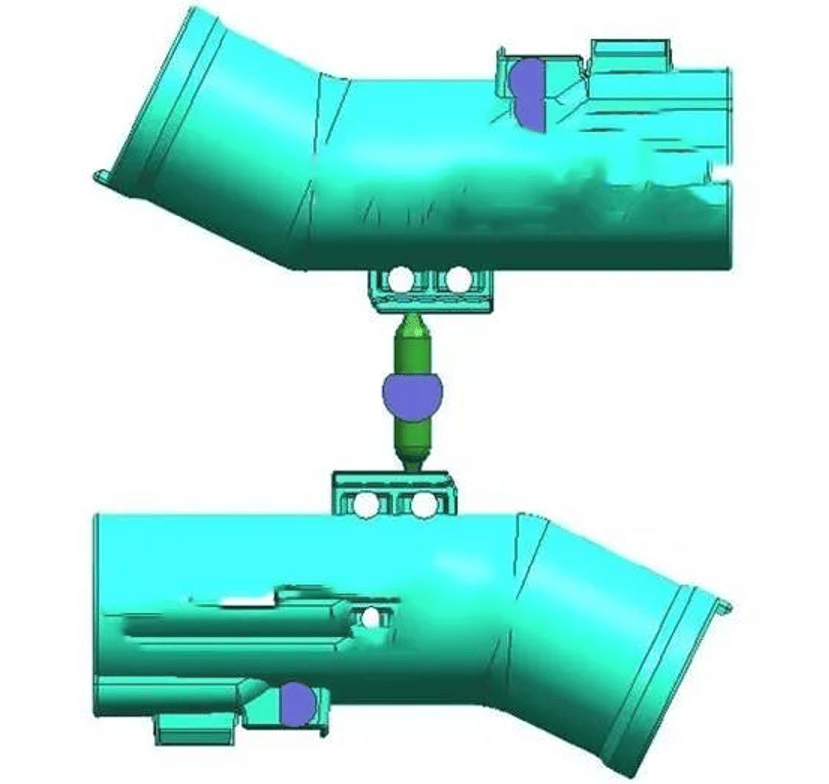

模具顶出：

这套吸尘器弯管模具如何设计？

这套吸尘器弯管模具如何设计？

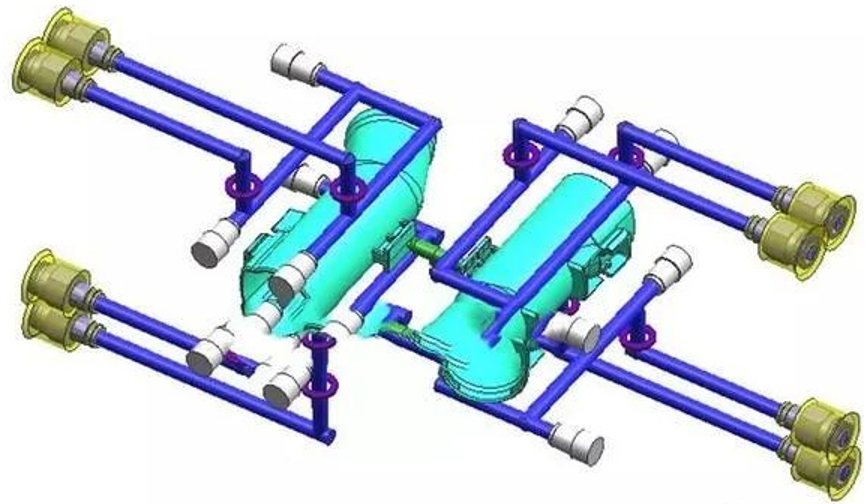

模具冷却：

这套吸尘器弯管模具如何设计？

这套吸尘器弯管模具如何设计？

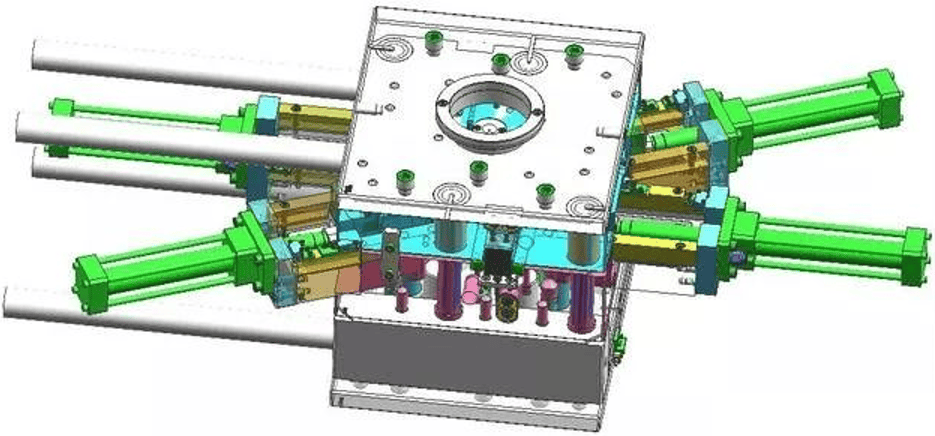

模具整体结构：

这套吸尘器弯管模具如何设计？

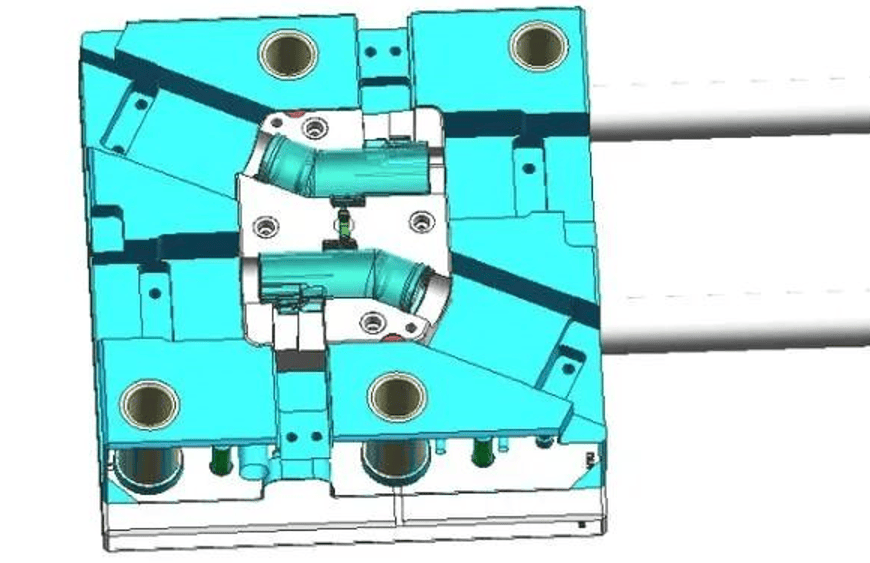

整体前模：

这套吸尘器弯管模具如何设计？
