牧野新一代高端线切割机床来了!

发布时间:2022-11-23
来源:牧野
阅读量:3295

牧野中国十年磨一剑的利器,UPX已经隆重问世。作为牧野中国首发全球的高端线切割机床,UPX可谓带足了buff。“UP To X,重新定制行业标准”,相信这款设备问世,将会对线切割机床的加工成本优化带来更多的启发。接下来小编带大家一起共睹新机的风采。


一、纳秒级高频电源


作为脉冲电源,超高频率是机床实现高加工性能的第一利器。高频脉冲电源可以通过浮游电容,快速实现稳定的放电间隙。并且新型电源相对比旧型,精加工实现三倍切削能力,可以用更少的刀数,实现更好的光洁度。

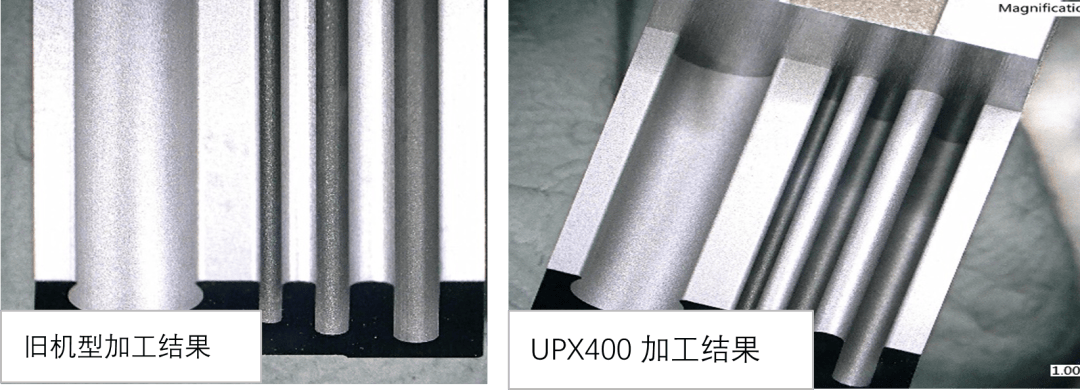

同等光洁度的前提下,UPX可以实现30%的效率提升,五刀可以达到以往七刀的效果;并且内外圆弧精加工表面非常均匀,颗粒度高度一致,减少磨损几率,经过用户的冲压模具测试,新五刀加工冲头的寿命提升了一倍。

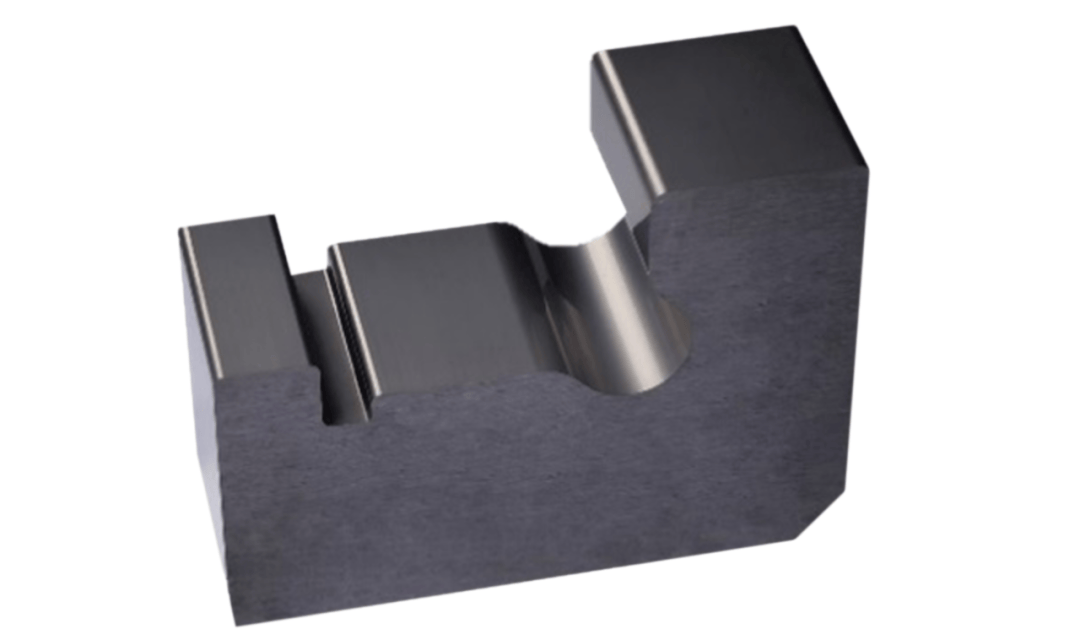

同时,配合超高新的台面绝缘设计,UPX机床加工最佳表面光洁度实现了质的飞跃,无限接近油机的光洁度,将会取代更多的超亮面加工,效率提升将会更多。如下图,UPX系列机床加工七刀的工件表面光洁度已经达到了Ra0.05μm的超镜面,是一般水基线切割很难做到的。




二、PVG拐角精密控制


配合超高频脉冲电源,PVG功能得到了进一步的扩展与提升,依靠机床智能伺服和速度的控制,机床自动控制圆弧内外拐角的加工状态,通过脉冲电源对于拐角的精密度进行实时监测,并且,机床内部系统对于圆弧拐角做了精密半径分配,同步控制不同圆弧大小的尺寸一致,达到2μm以内的同步精度。

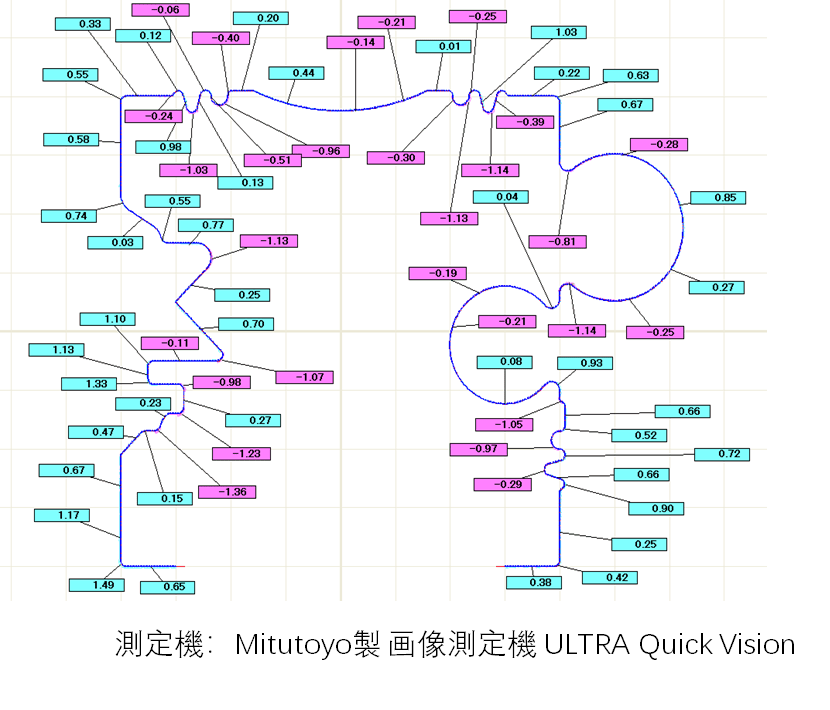

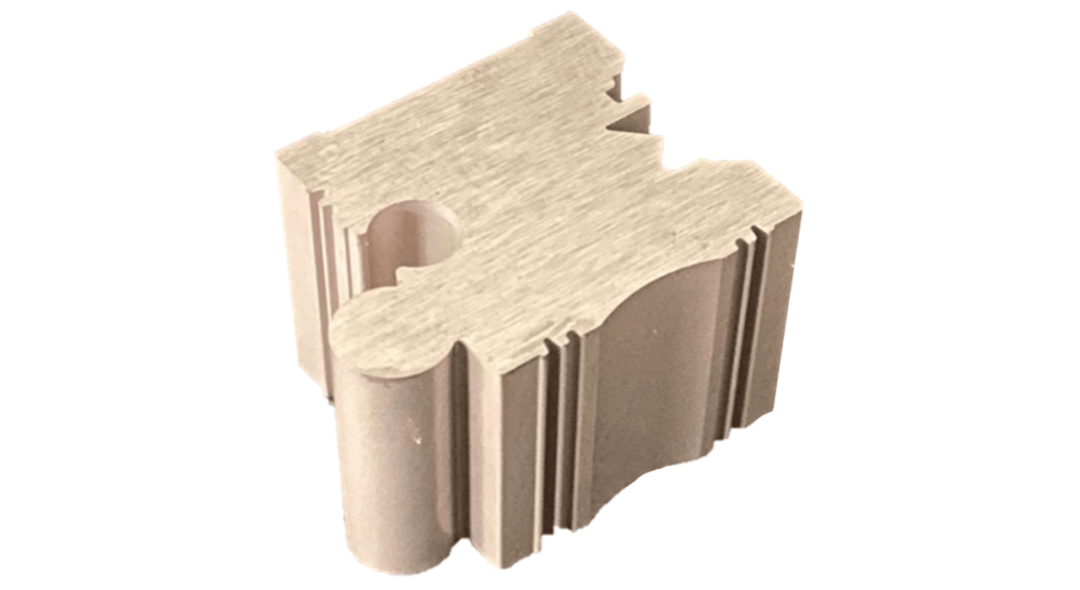

下图是集合多家精冲模具、多圆弧拐角特征集合到一起后,加工的尺寸结果。



三、超精密位置度


作为线切割加工机床,超精密位置度是线切割机床的必备因素。

UPX机床首先延续了前代机床的超高刚性床身设计,并且台面固定式设计仍然是做好位置度的第一首选;其次,UPX采用了“矩阵式补正”,可以对床身台面任意位置做精准定位。针对用户多排电机转子的模具,不仅仅全行程位置度精准,回转电机转子模具回转直径上的精准定位,确保了转子零件高速旋转时候的动平衡。


四、Hyper-i2022

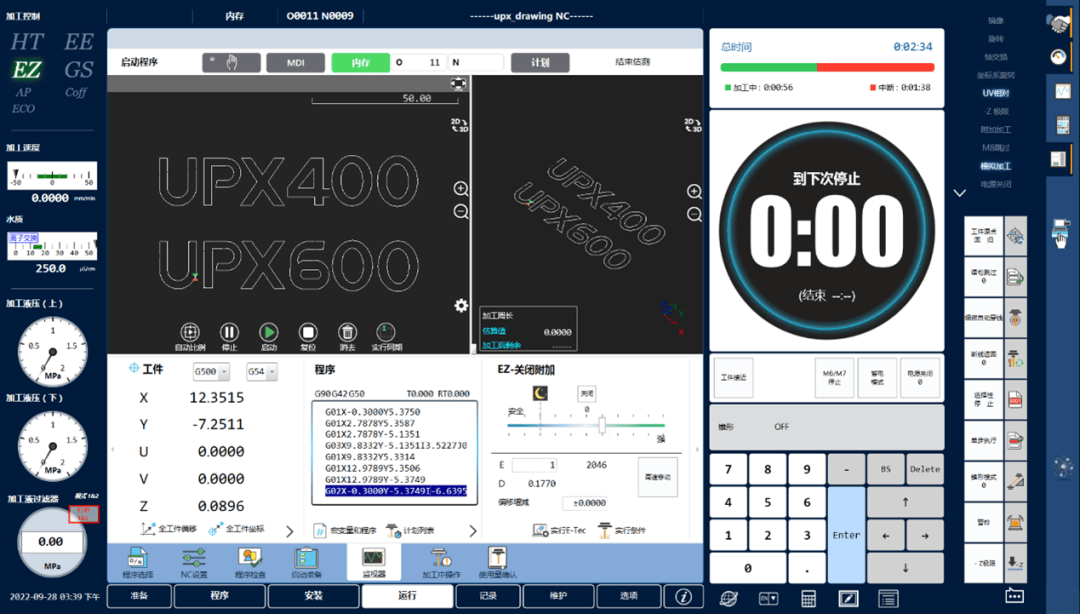

新一代的hyperi智能操作屏,UPX体验官给出的答复是“更快、更灵敏、更节省时间”。主要原因是新一代的智能触控屏,采用了QVA智能设计,操作人员进行操作时候,屏内功能区域快速切换到相应的功能界面,无需切换界面,寻找按钮。




UPX一经问世,已经收到了诸多客户的热烈反响,小编相信,牧野的支持团队还会继续深度调研用户的需求,将更多更好的灵感融入到新的设计中,可以让UPX不断迎合多变的产品需求,为中国的高端制造赋能。
