哈夫滑块模具设计要注意哪些事项?

发布时间:2022-12-02
来源:网络
阅读量:2766

大家可能经常听到哈夫模具、哈夫滑块,你知道为什么叫哈夫吗?其实很简单,它是从英文单词HALF音译过来的名词,也就是一半,二分之一的意思,就是一个模板被分成多个一半,一般指的是滑块,可以2块也可以是多块。


带哈夫结构的模具,其包括模芯、哈夫条、上模板、下模板和下模垫板,在上、下模板之间就是哈夫,哈夫条均装配于导轨中,各个独立哈夫可以在导轨中滑动。它的优点是哈夫打开,取出产品方便快捷;缺点是哈夫多了,取出产品时间久操作慢,定位可能产生误差,加工要精确,在产品的侧面会产生一条哈夫废边线。


今天来给大家介绍一种哈夫滑块模具设计要注意的事项。

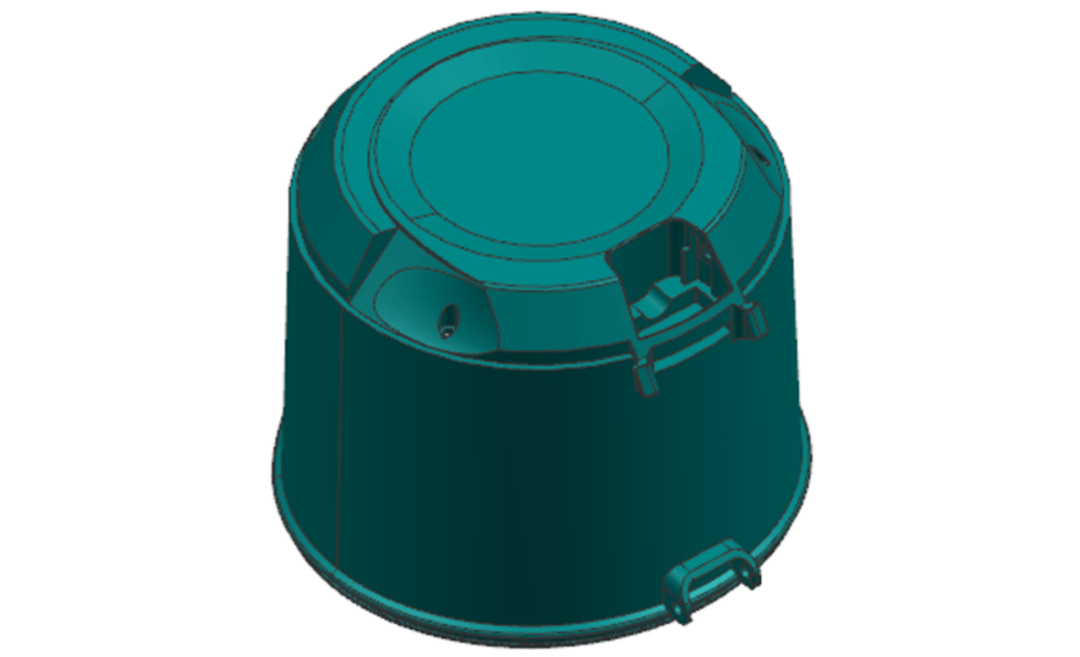

当产品倒扣行程较小,成形大的胶位,且胶位均在前模部分,一般考虑用前模哈夫机构,动作平稳,顺畅,同时加工方便,占用空间小,下面分享这种机构:




设计要点1:

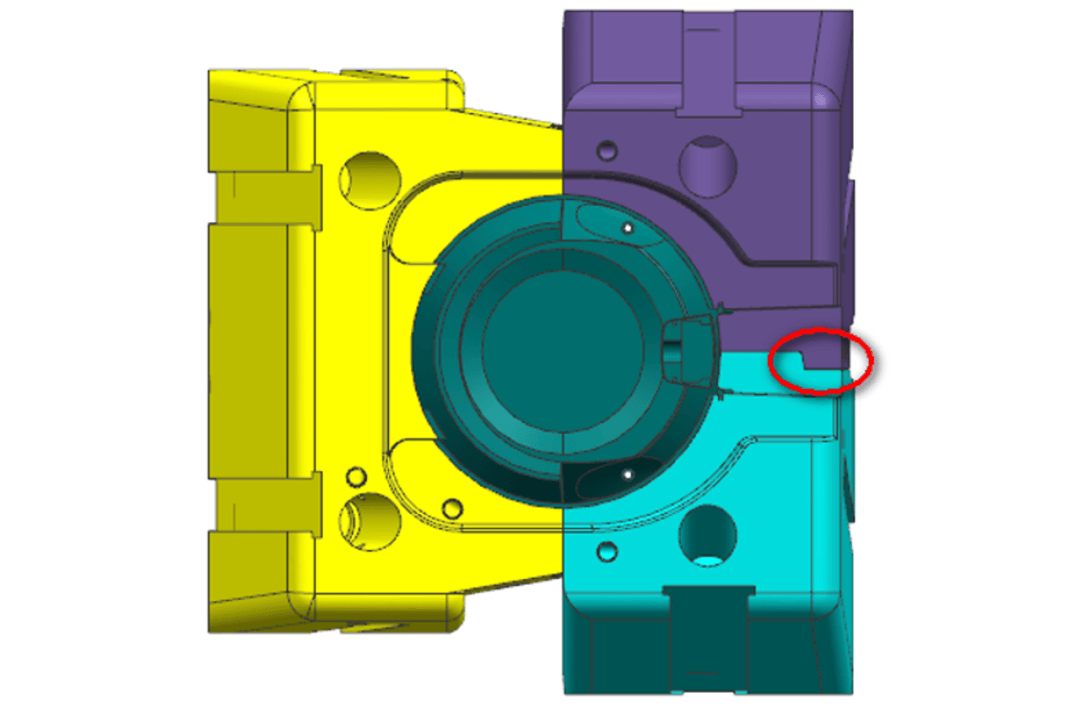

当两滑块对碰是滑块比较大,两滑块之间要设计对锁,如图所示:




设计要点2:

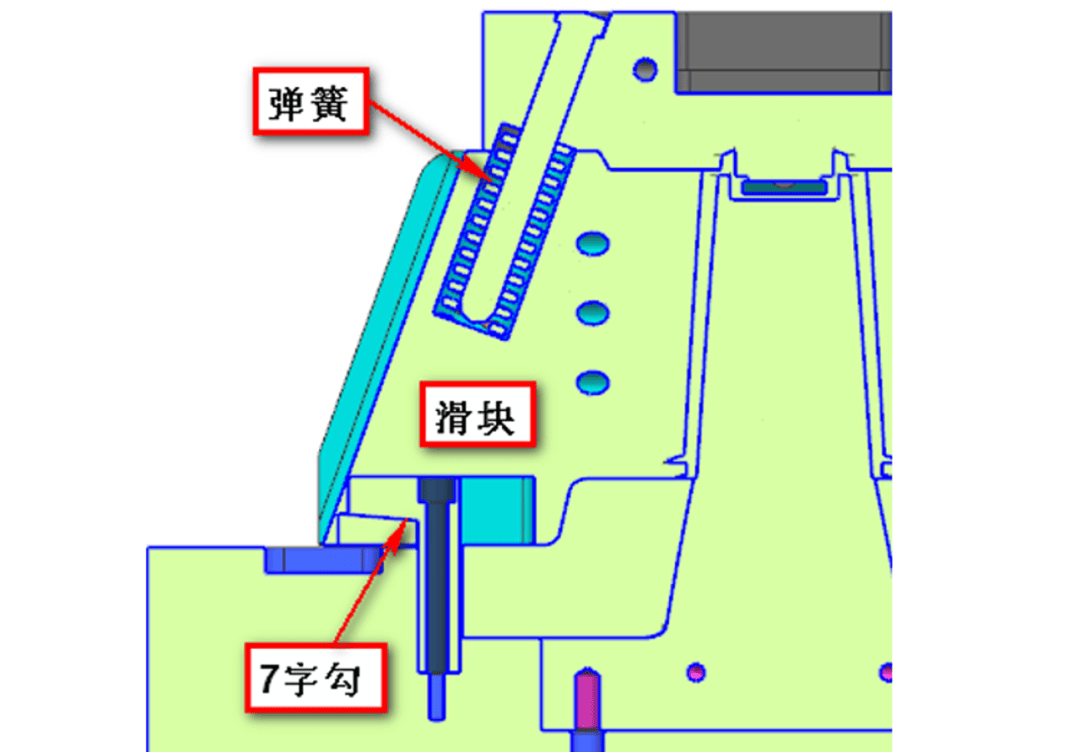

哈夫滑块机构驱动力是靠弹簧弹出,弹簧需套在斜导柱上,滑块底部还需加


7字勾,将滑块往后模拉,如图所示:





设计要点3:

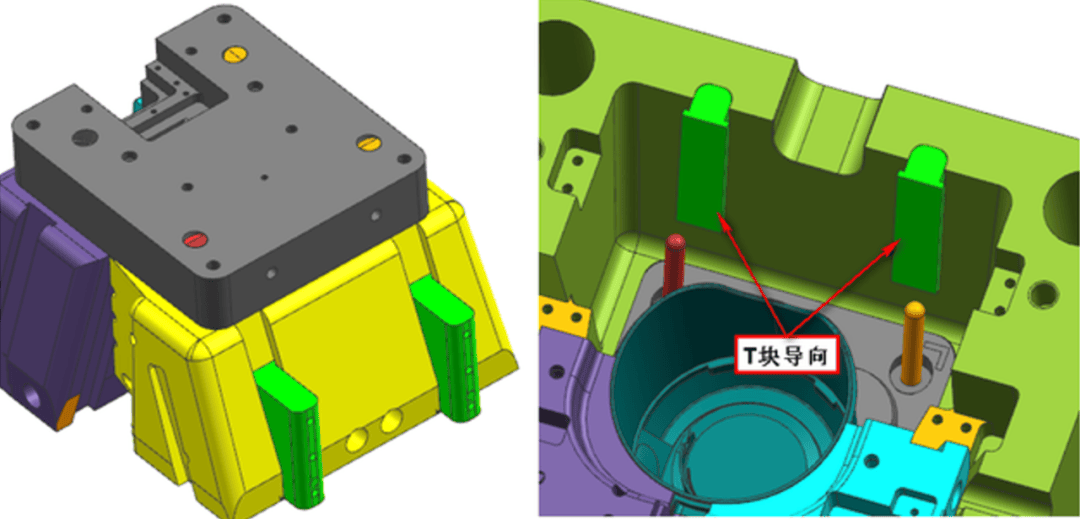

哈夫滑块需要设计T块导轨导向滑块,T块固定在A板上,如图所示:





设计要点4:

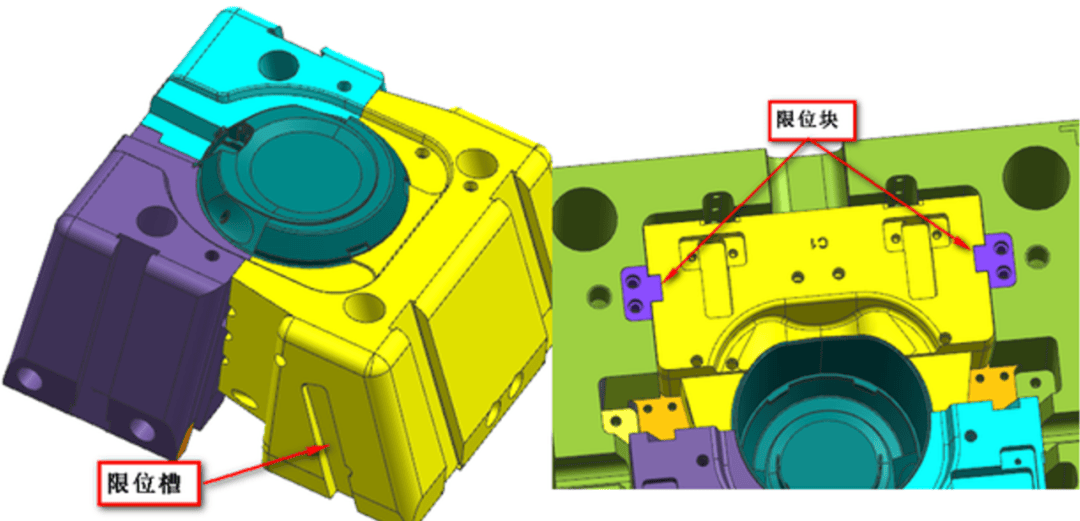

哈夫滑块限位装置可设计在两侧,滑块两侧开槽,在A板上加限位块,如图所示:




设计要点5:

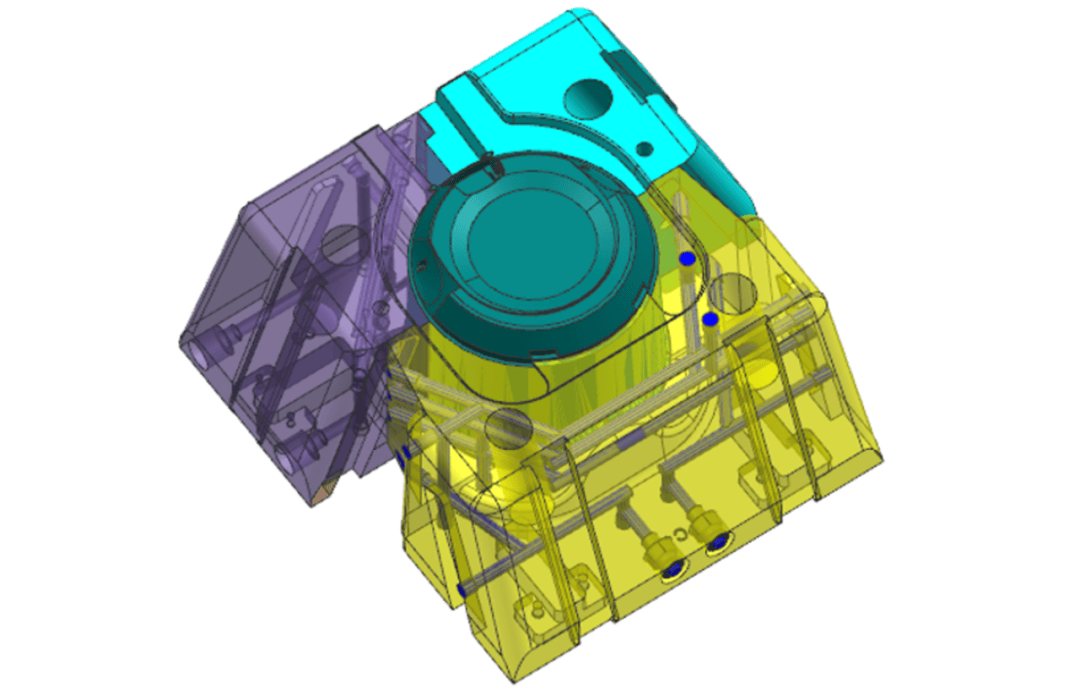

哈夫滑块胶位面积比较大时,滑块必须设计运水,如图所示:
