Mastercam 2023 全新的刀轴控制方式

发布时间:2022-11-30
来源:Mastercam
阅读量:2847

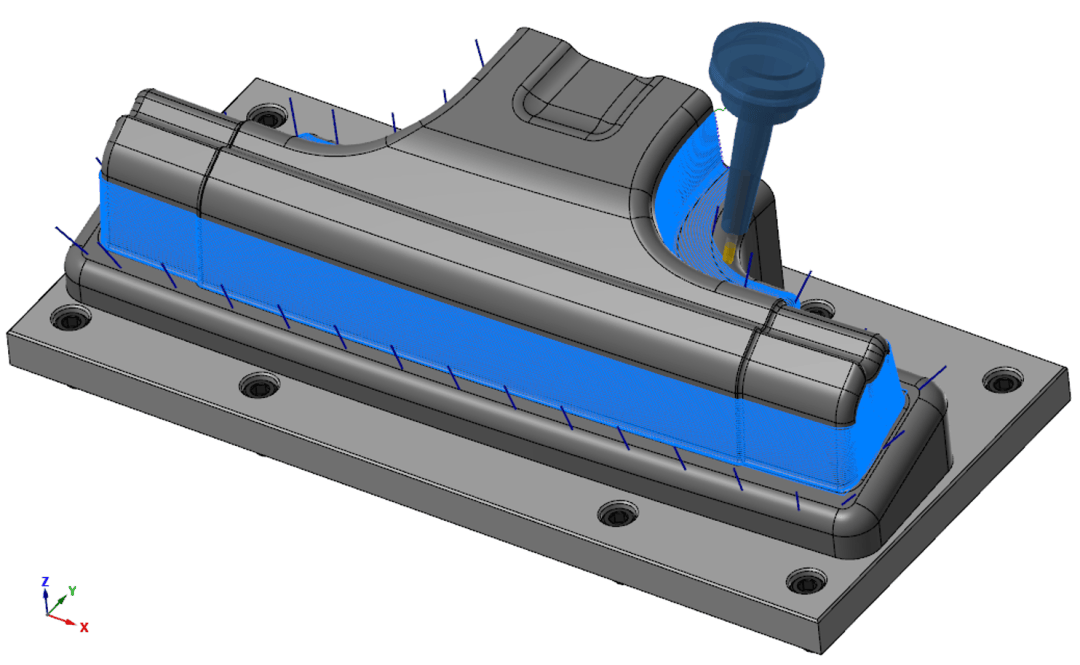

在传统的编程方式中,我们习惯使用「从线」的刀轴控制方式来调整刀具方向,这种方式虽然也十分高效精准,但是有时候引导线画起来也不容易,这些引线需要一根根手动去调整,直到到达我们想要的效果。虽然生成的刀路效率很高,但是创建这些辅助线的工作是非常繁琐的。




那么,有没有一种刀轴控制策略,可以简化编程工作的同时,又能帮助我们获得理想的刀路呢?Mastercam 2023 中全新的刀轴控制方式可以帮助我们解决这个问题。


在 Mastercam 2023 中,新增了一个全新的刀轴控制策略—— 相对于参考曲面的倾斜角。

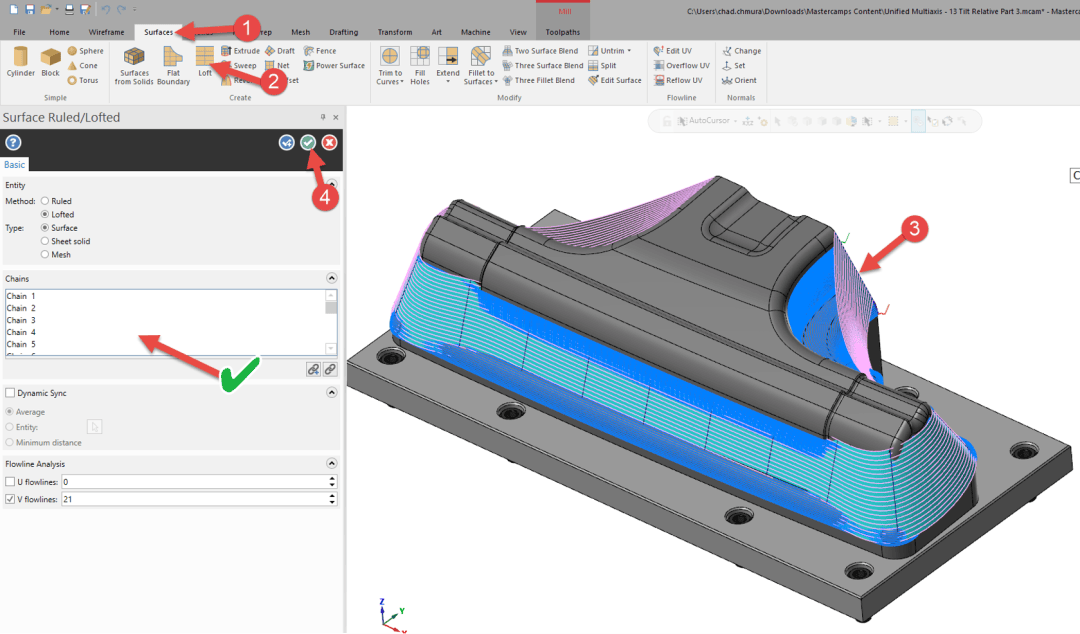

我们可以通过这些线创建一个举升曲面:选中这些线,选择 「举升曲面」新选项;如果我们选中方向错误的线或者是无序的线或者漏选了线,现在可以在创建曲面之前修改我们的选择;我们甚至可以在做调整时可看到待生成曲面的实时预览;如果我们看到曲面的背面,如绿色区域显示的,点击曲面一次可以翻转法向的方向。

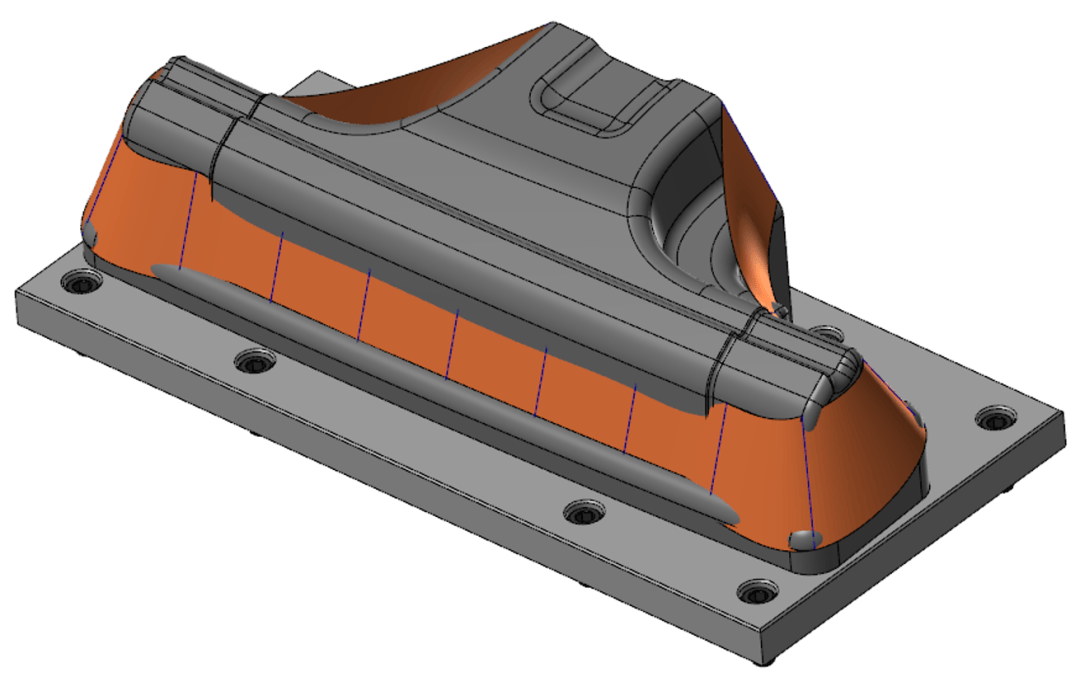

使用这个方法,我们不仅可以省去一些繁琐的步骤,还可以得到一个更加精确的曲面。基于这个曲面的控制刀轴效果也会更好。
