电火花加工损耗更小、速度更快的iGap工艺,你知道吗?

发布时间:2022-12-20
来源:GF加工方案
阅读量:2842

作为电加工行业的领先者,GF加工方案的 AgieCharmilles电火花成形机床不断引领技术潮流。如今,其研发的嵌入式iGap工艺可以实现电火花加工中更小的电极损耗,同时获得更高的加工速度,让您在竞争中保持领先!

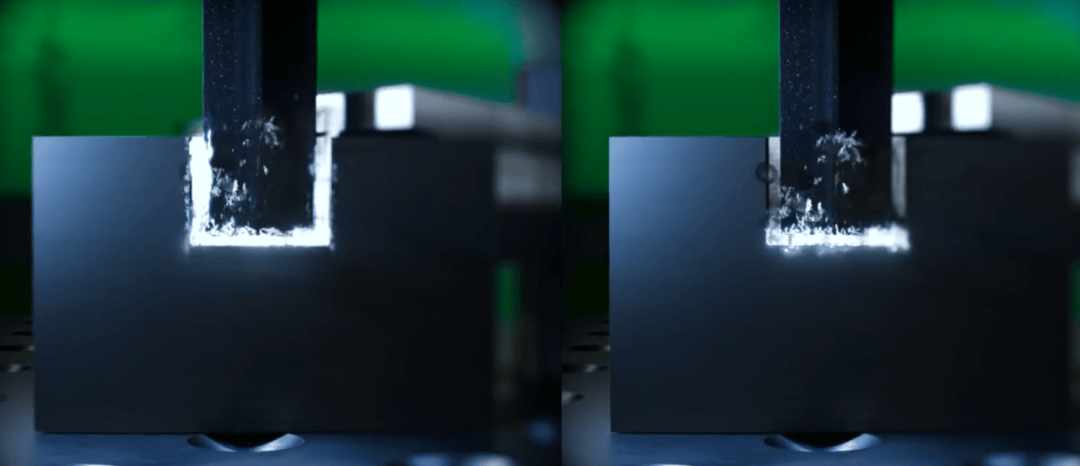

如下是传统电火花加工(左图)与iGap工艺(右图)的对比原理图。传统电火花加工中的侧面存在大量的放电现象,侧面放电间隙较大,而iGap工艺在放电部位精准控制放电间隙,释放更多能量集中于底部,确保放电的效率,因此,可显著缩短加工时间,降低电极损耗,更轻松地掌控加工的精度。




加工对比案例:


工件材料:钢;

电极材料:AC-K900石墨;

加工类型:注塑模镶件加强筋;

深窄槽尺寸:1mmx11.3mm,深度38mm;

电极尺寸收缩量:0.2mm。


iGap工艺的优势:


1)可控的放电:iGap实时控制放电电流和脉冲持续时间,将火花集中在电极底部。


2)更快速:在较小的收缩量上施加更高的能量,会提高材料去除率。


3)减少电极损耗:通过更好地控制火花,iGap减少了电极损耗,延长其使用寿命并最大限度地减少型腔尺寸不到位。

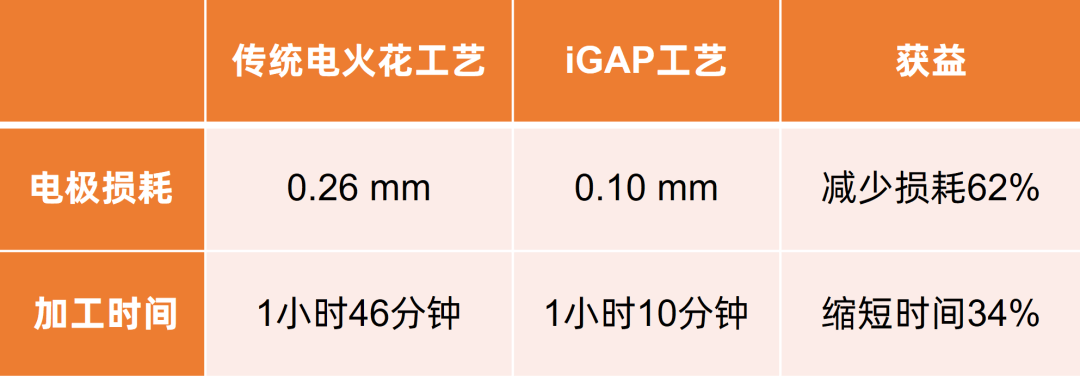

对比结果:




视频
