内螺纹产品,如何设计模具的脱牙机构?

发布时间:2023-01-10
来源:网络
阅读量:3284

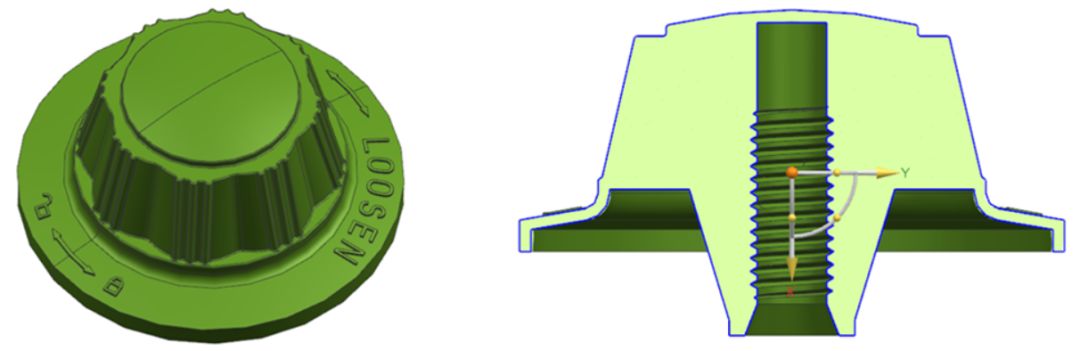

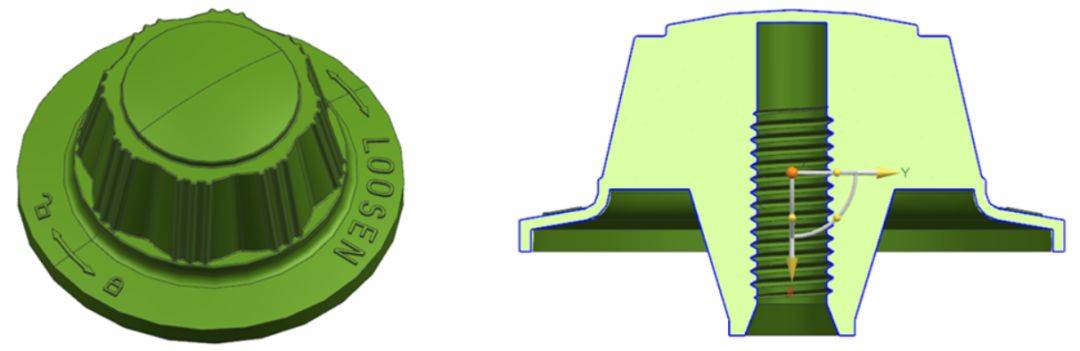

内螺纹产品是如何脱牙的?如何设计模具的脱牙机构?相信这是很多模具设计师都感兴趣的一个话题。今天给大家介绍一种较为常用的脱牙机构,希望对大家有用。




一、脱牙机构的动力


脱牙机构的动力可以用马达带动,马达头部装一个齿轮,通过链条带动。

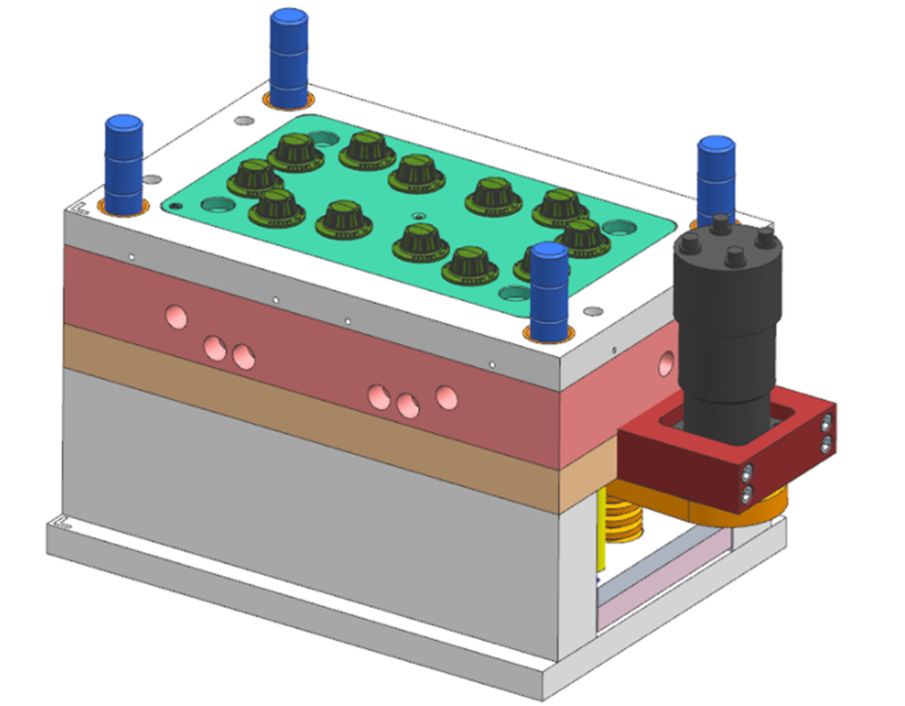

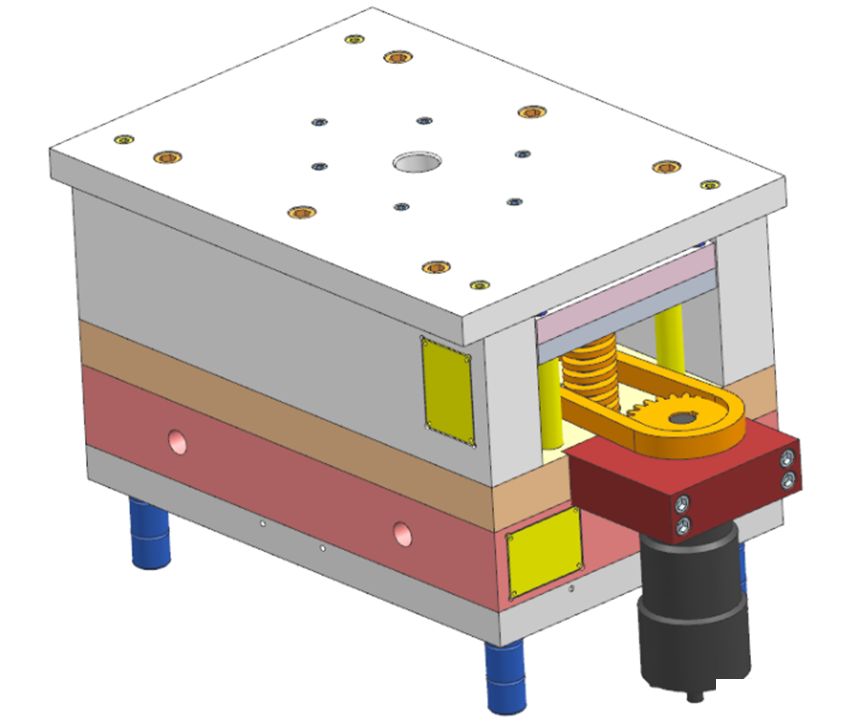

马达的安装位置,可以固定在后模部分的天侧上,如下图所示。





二、齿轮的捏合计算

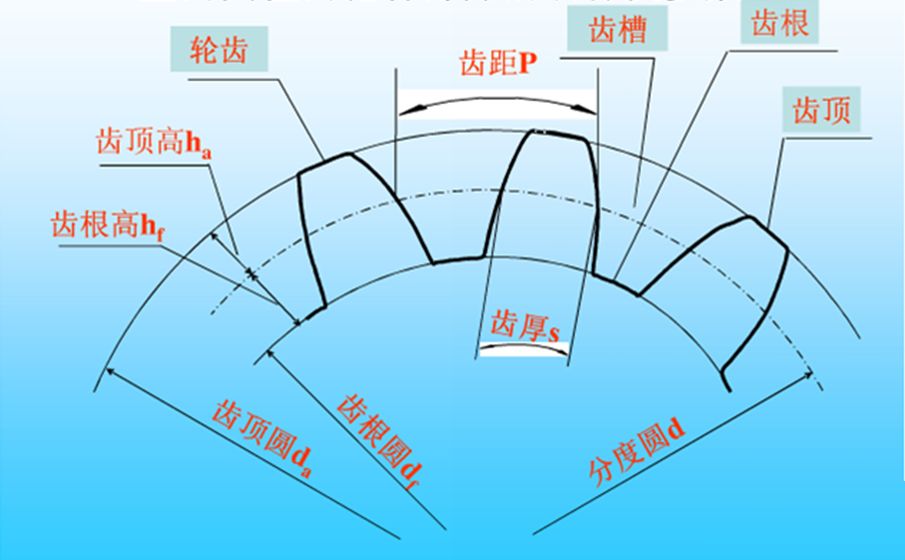

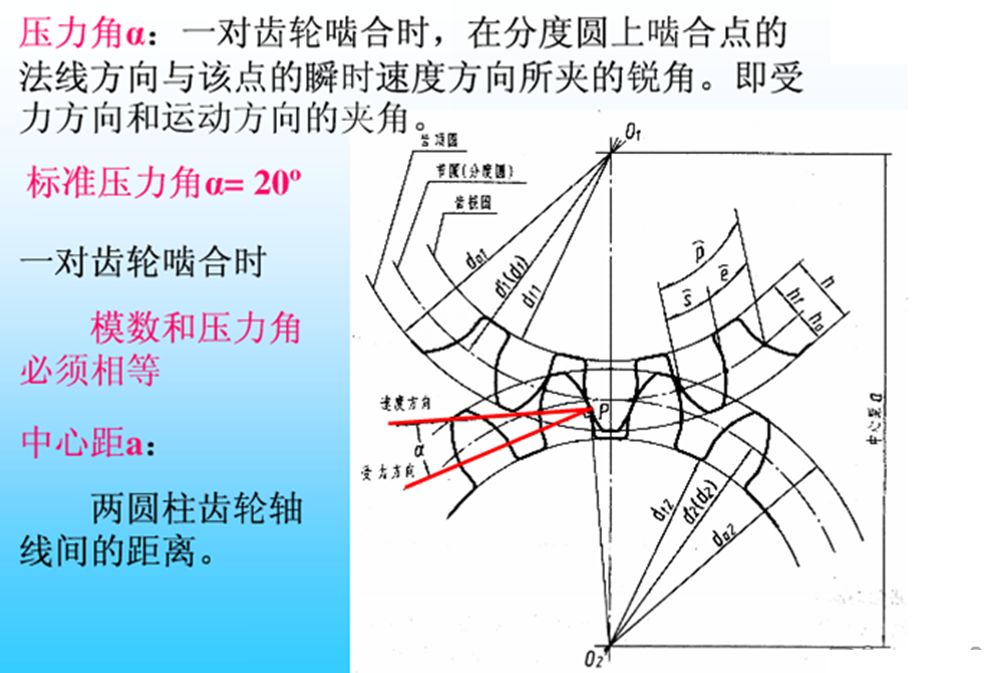

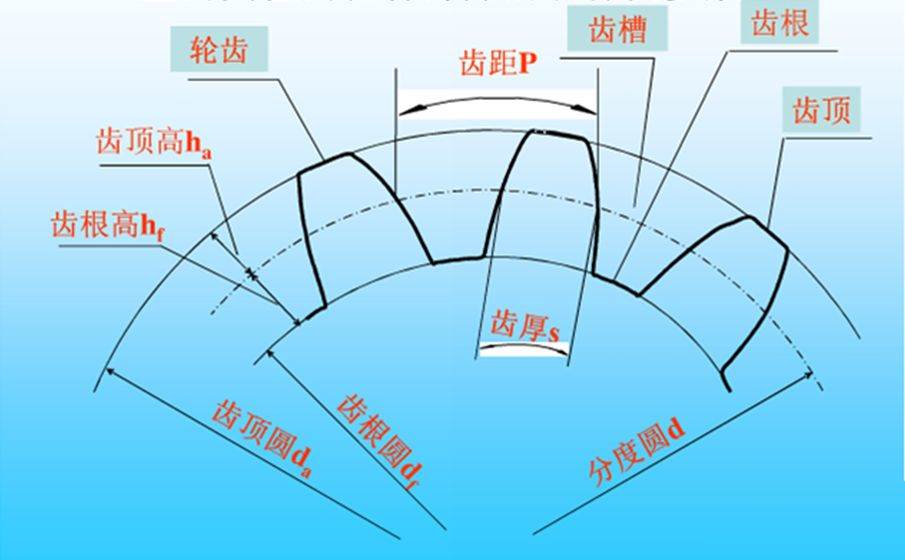

直齿圆柱齿轮各部分的名称及参数:

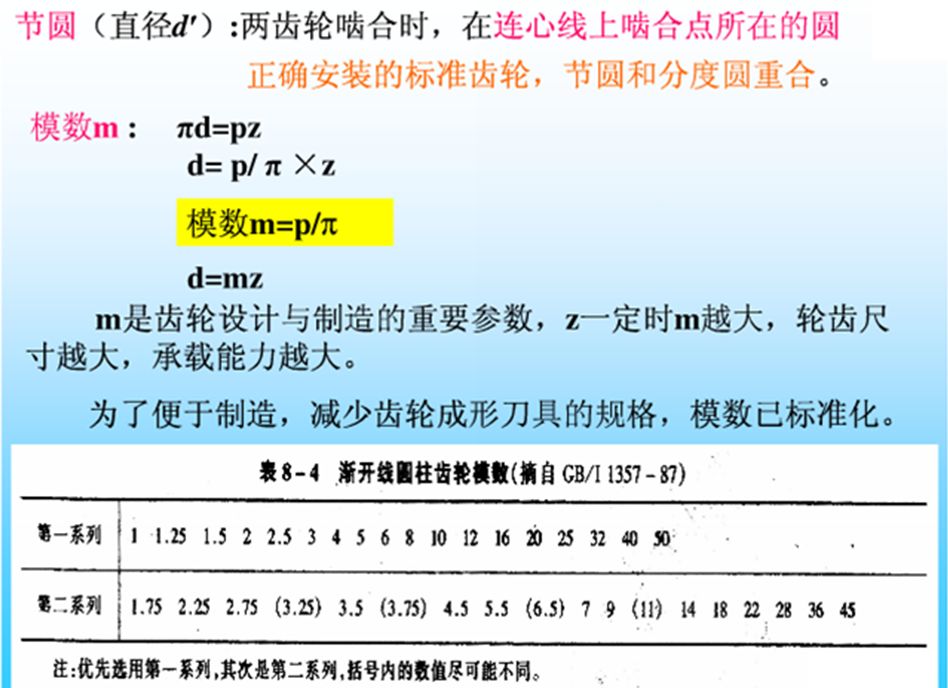

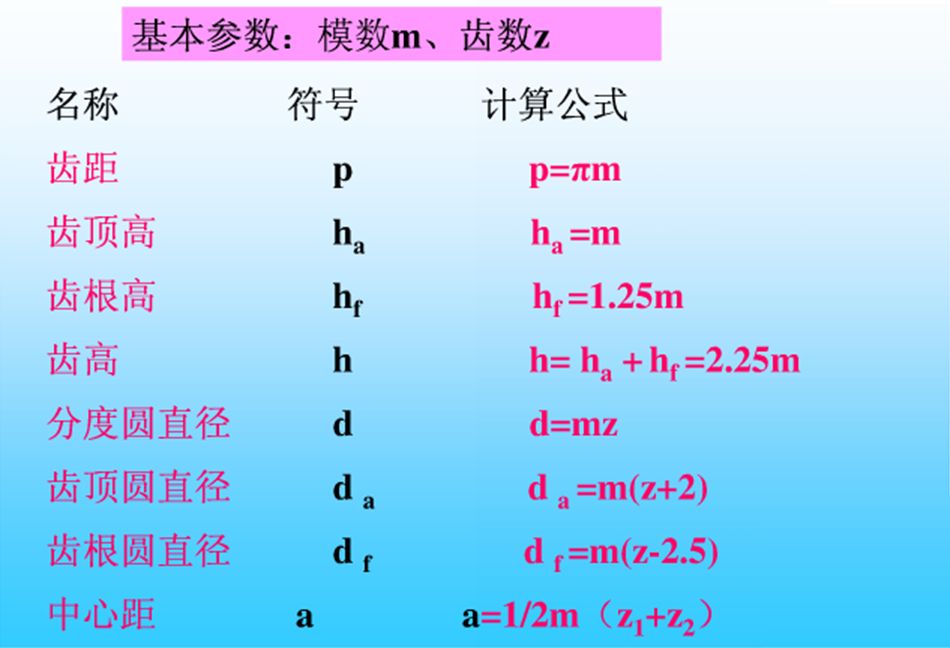

直齿圆柱齿轮的尺寸计算:


三、脱牙机构原理

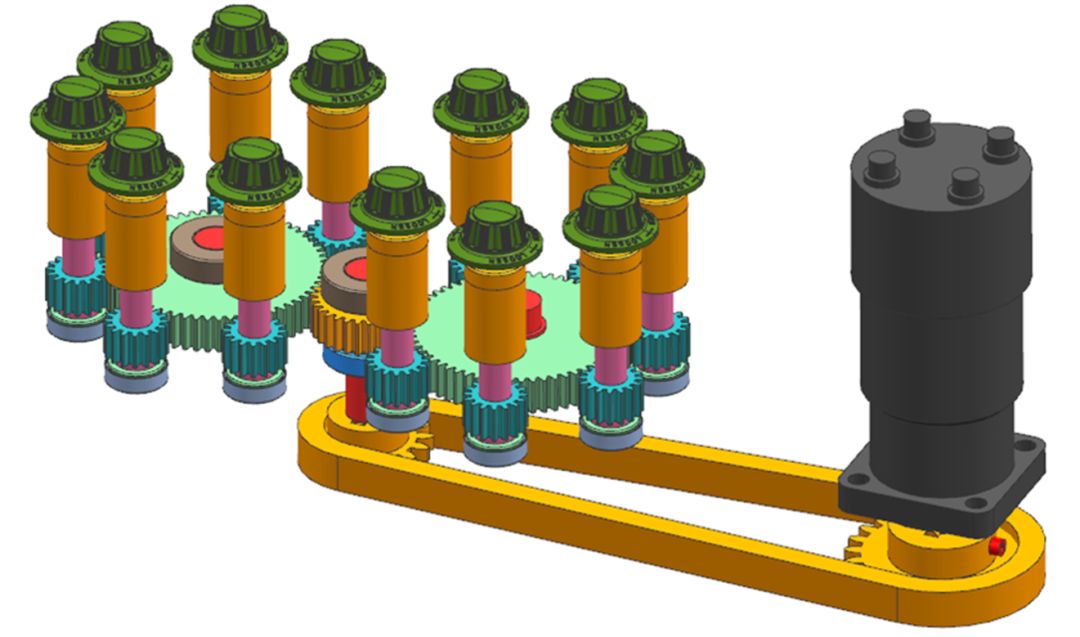

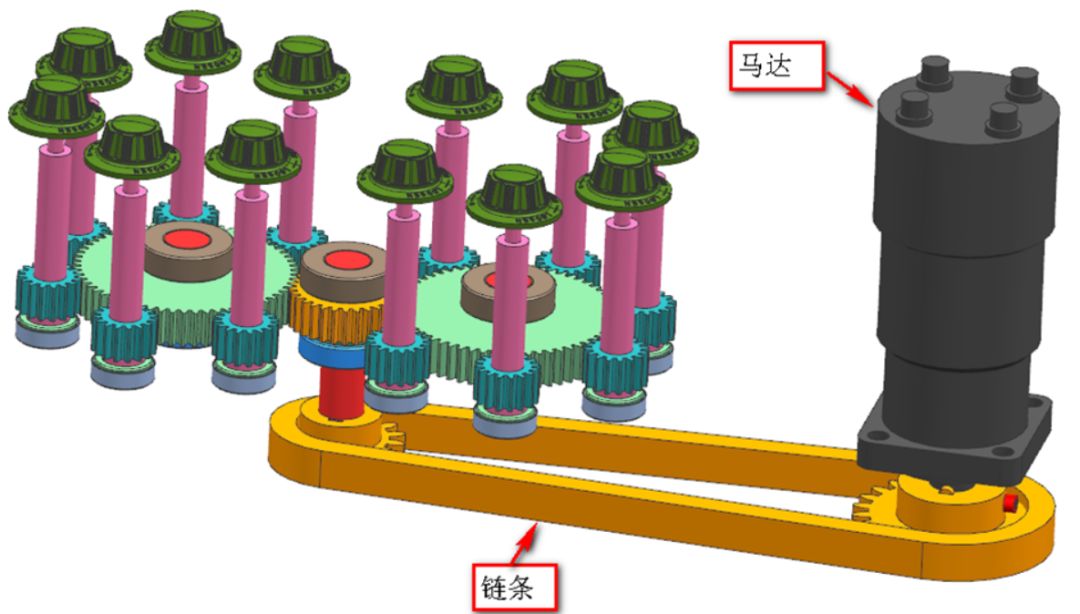

马达头部安装齿轮,通过齿轮带动链条,链条带动中间的轴承,轴承齿轮带动两个大齿轮,大齿轮与产品上的轴承齿轮捏合,旋转将产品上的内螺牙抽离出来。

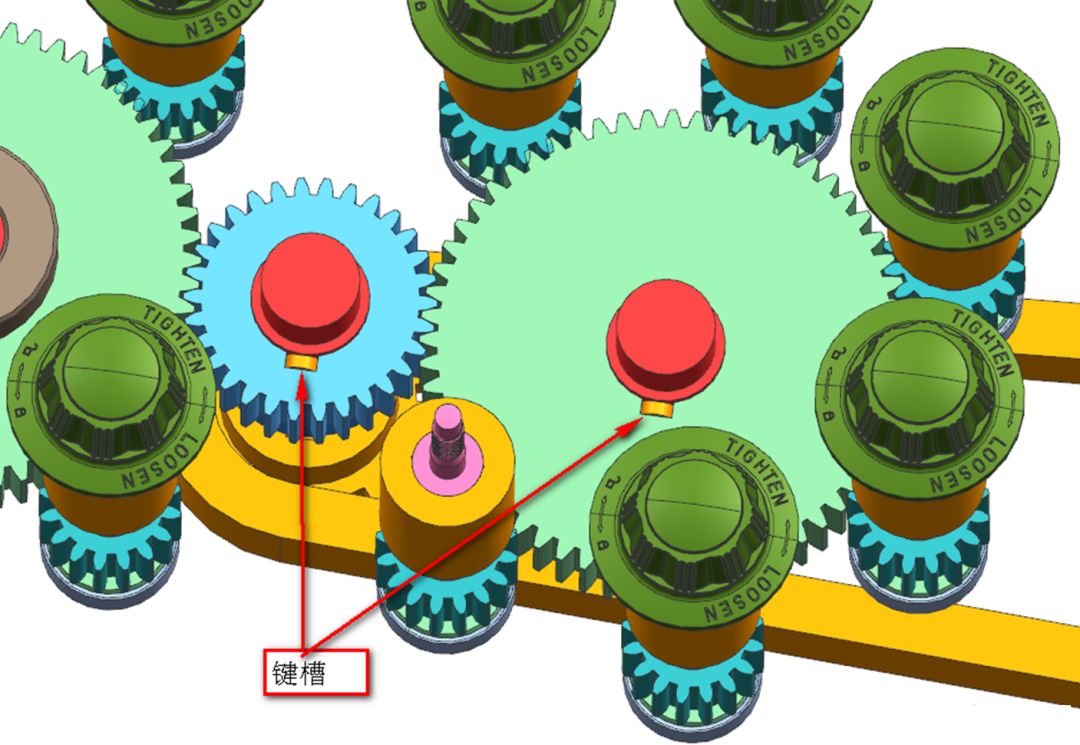

轴承设计时,要注意设计键槽与齿轮配合做定位,如下图所示。
