Mastercam 多轴编程实用技巧：从路径规划到碰撞管理

本文基于 Mastercam 应用工程师的技术分享，梳理了六项处理复杂特征时的多轴编程技巧，帮助您在实际工作中减少试错、提升编程信心与加工效果。

多轴加工为制造业带来了强大的能力，但同时也伴随着编程复杂性、碰撞规避、刀具可达性控制和表面质量等方面的挑战。来自 Mastercam 的 CAM 专家 Benjamin 在本篇文章中分享了多项实用技巧，帮助编程人员在多轴加工工作流中获得更优结果。

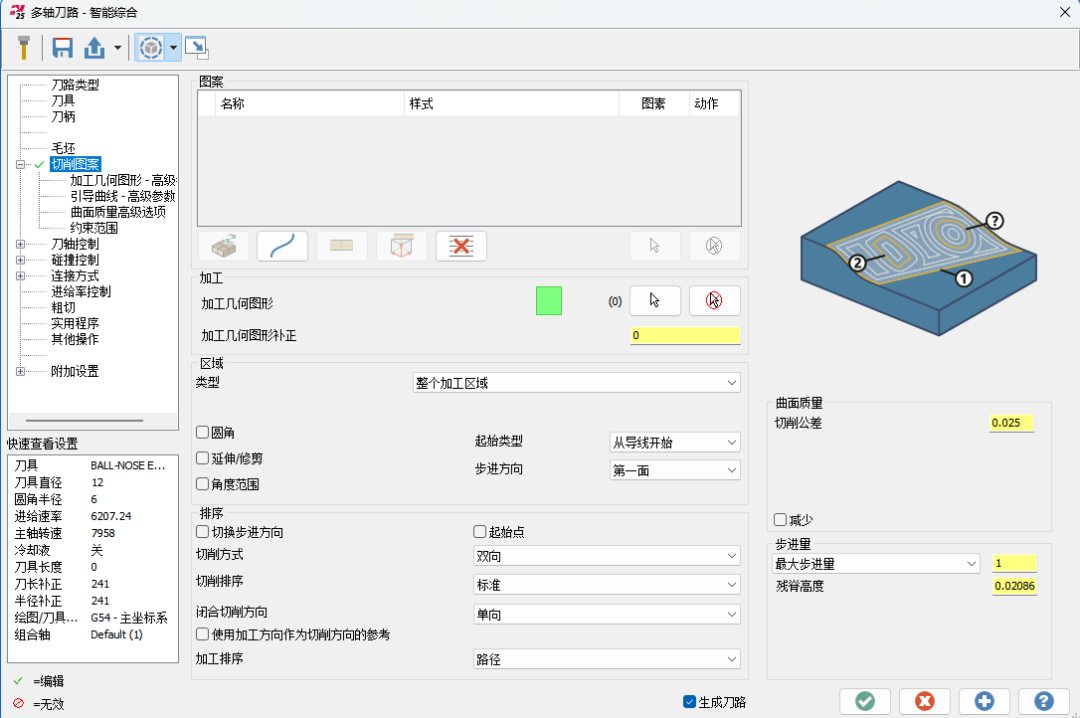

一、从切削图案开始，而非参数调整入手

在多轴刀具路径的众多设置中，Benjamin 核心建议是：先专注于切削图案的定义，而非过早调整刀具轴控制或碰撞设置。

使用多轴智能综合刀路策略时，应首先明确刀具在零件表面上的运动轨迹形态。推荐的流程为：选择加工几何体→生成初始切削图案→频繁使用「应用」按钮更新并审查结果→优化图案直至运动轨迹正确→最后才进入刀具轴和碰撞控制设置。

这一顺序能够加快编程速度，并帮助编程人员做出更自信的决策。

二、最先使用宽松公差，减少计算时间

许多编程人员在刚开始进行参数设置时就使用最终生产公差，这是一个常见误区。Benjamin 建议，在测试不同策略时应使用较大的步距量和较宽松的公差，以减少计算时间。一旦对整体运动轨迹和刀具路径感到满意，再将数值收紧至满足最终零件表面质量要求即可。这一简单调整在处理复杂多轴操作时能显著缩短编程时间。

三、尽量减少不必要的刀具运动

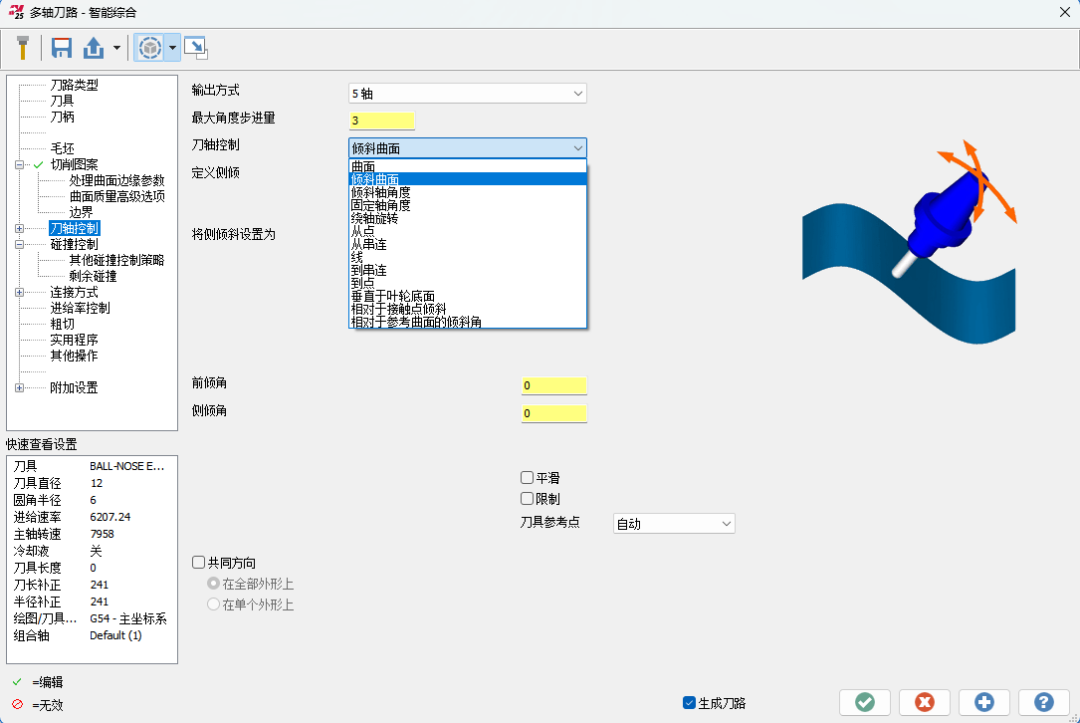

过度的旋转运动会引入加减速变化，对表面质量和机床整体性能产生负面影响。Benjamin 建议尽可能将操作锁定为三轴，并在需要联动运动时采用能够尽可能减少运动的刀具轴策略。「从点」、「从串联」、「串联到点」等策略可在提供精确刀具方向控制的同时，帮助维持更平滑的机床运动。

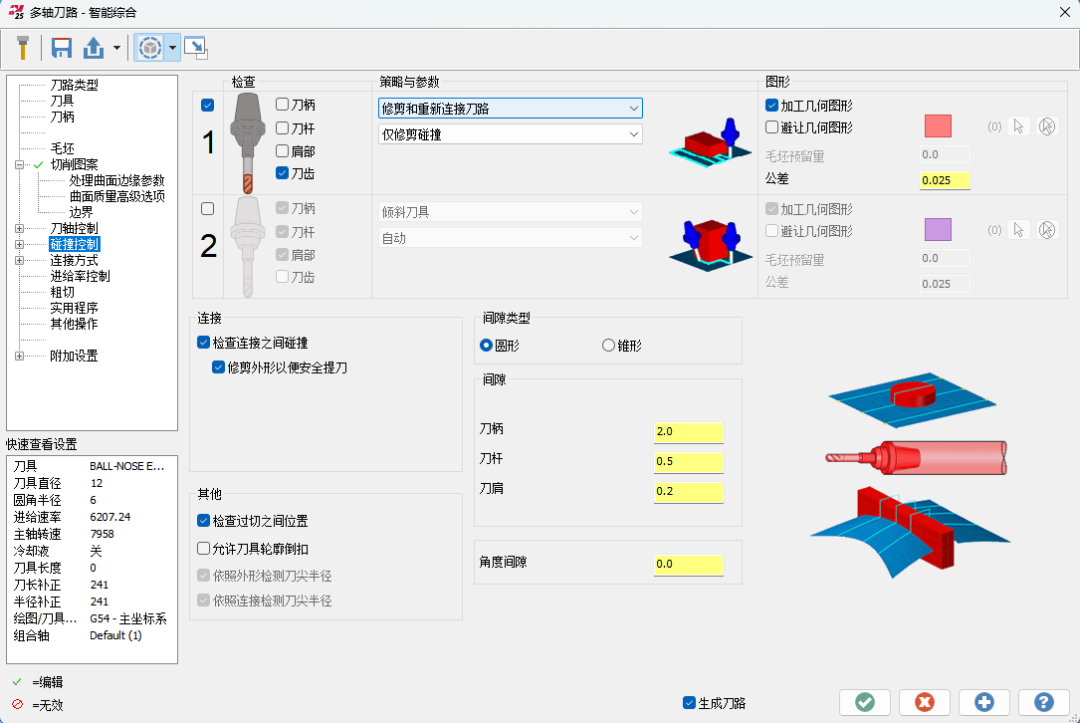

四、策略性地使用碰撞控制

碰撞规避在多轴加工中至关重要，但也可能使刀具路径开发变得复杂。其中一个关键要点是：避免在编程过程过早依赖碰撞控制。

正确的做法是：先构建所需的切削图案→定义刀具可达性控制→获得基本无碰撞的解决方案→最后再激活碰撞规避功能。

这样做可以让编程人员清晰区分哪些是主动创建的刀具路径行为，哪些是碰撞控制算法自动引入的变化。Benjamin还强调，检查范围不应仅限于刀具的切削部分——在加工深腔或复杂特征时，务必考虑刀柄、肩部及其他装配组件可能产生的意外干涉。

五、利用曲面质量高级选项改善表面质量

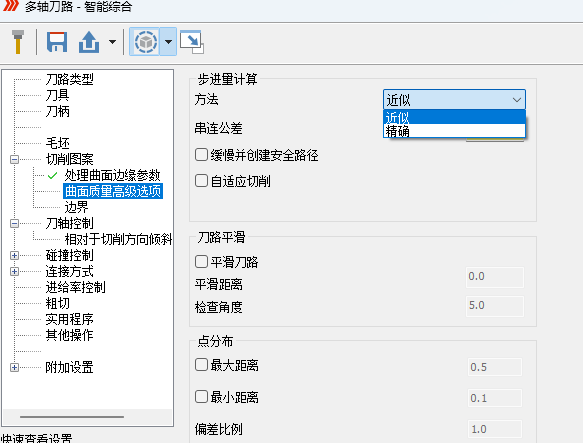

在曲面精加工中，保持一致的步距量至关重要。Benjamin重点说明了多轴智能综合策略中「近似」与「精确」两种切削图案计算模式的区别。

「近似」模式计算速度更快，而「精确」模式会执行额外计算，在变化的曲面形态上保持更均匀的间距。其结果是获得更一致的表面质量，尤其是在曲面角度变化显著的复杂几何体上。若表面质量是优先考量，投入稍多的计算时间往往能在机床上产生明显更好的效果

六、利用 Clean Core 策略解锁更优结果

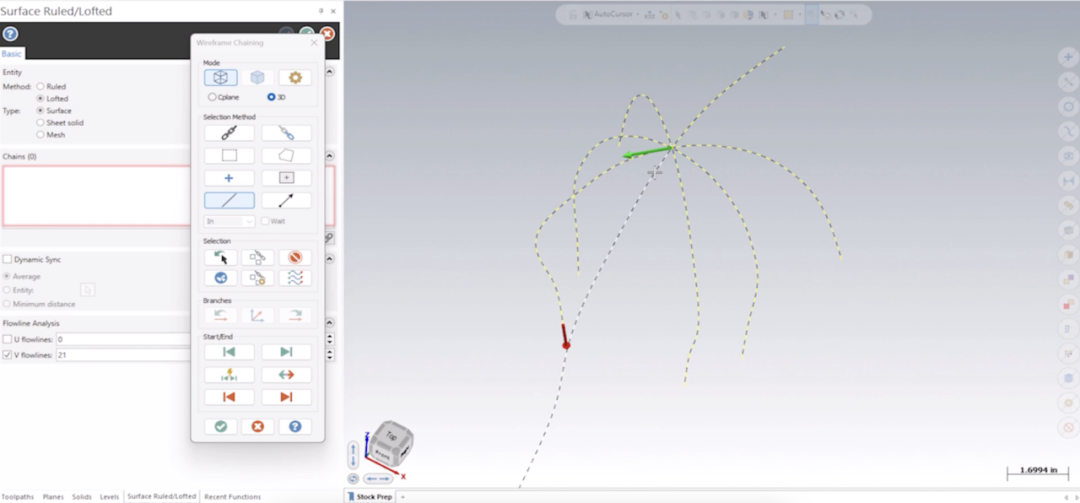

复杂的零件特征在刀具可达性控制和表面精加工方面会带来一些挑战。在处理复杂的表面特征时，我们推荐使用 Clean Core 策略 ——不在复杂的网格模型上直接驱动刀具路径，而是创建一个更简单的内部曲面，以产生更干净的刀具运动和更一致的刀具轴控制，碰撞规避则针对最终零件几何体进行。

其优势包括：更平滑的旋转运动、更一致的刀具倾斜、更优的步距量管理、更低的机床应力以及更好的整体表面质量。

以上技巧贯穿了从策略规划、参数设置到碰撞管理、表面质量控制的完整流程，其核心逻辑在于“先构建正确的运动形态，再逐步精化细节”。

多轴编程的复杂性要求编程人员具备系统化的思维方式，而非在众多参数中盲目试错。将这些方法融入日常工作流，有助于在保证加工质量的同时提升编程效率。
