复杂型腔如何高效加工？看 Mastercam 五轴解法

从曲面适应能力，到稳定的切削负载，再到工序衔接与灵活的刀路策略应用，Mastercam 多轴加工的优势体现在每一个具体环节中。

有些零件，加工难点并不在第一眼能看到的地方。

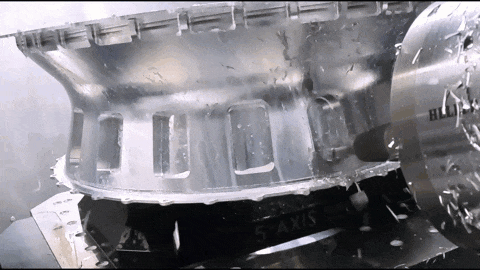

在这个与 Ellison Technologies Blue Chip 团队合作完成的项目中，一件用于重型工业领域空气与流体传输的部件，就带来了这样的挑战：分布在零件外周的闪电形型腔，看似只需常规的二维粗加工与轮廓精加工，实际却隐藏着曲面底部和倾斜壁面。

面对这些复杂特征，Mastercam 将多轴型腔加工、动态切削策略、侧刃铣削与刀路变换结合起来，让加工思路更清晰，也让重复编程的工作量大幅减少。

难点  二维轮廓下，藏着三维曲面

如果只看型腔轮廓，很容易想到一种做法：建立刀具平面，用 2D 动态刀路去除材料，再沿周边完成精加工。

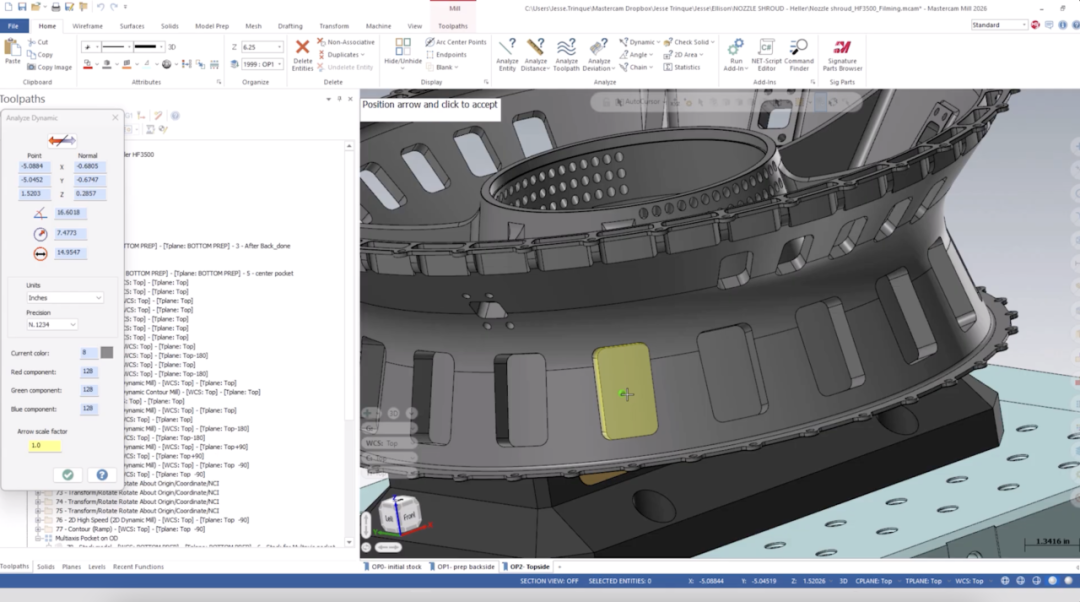

但进一步分析就会发现，这些型腔的底部位于直径接近 15 英寸（约 381 毫米）的曲面上，壁面也沿底面向外倾斜，并不垂直于某个固定平面。

这意味着，直接套用二维刀路，可能在角落留下材料，也可能在中间位置过切底面。采用常规分层粗加工，又容易留下台阶，增加后续底面加工和局部处理的工作。

这个项目的关键，是让刀路和刀轴姿态一起适应零件的真实几何形状。

优势一 多轴型腔加工，让动态切削跟随曲面

针对这一特征，项目采用了 Mastercam 的多轴型腔加工策略。

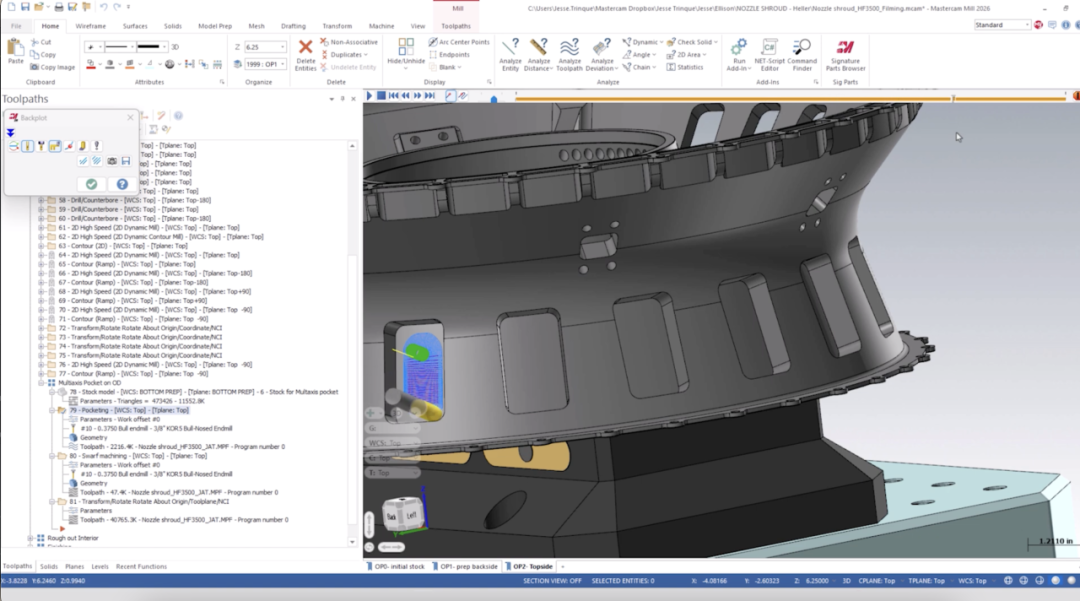

刀具以螺旋方式进入材料，再向外逐步扩展切削。与此同时，旋转轴同步参与运动，使刀具在加工过程中始终保持垂直于型腔底面。

熟悉的动态加工方式，由此应用到了需要同步五轴运动的曲面型腔中。

这套策略的优势是：

适应曲面底部。刀轴随底面变化，避免用固定刀具方向处理整个曲面型腔所带来的局限；

保持稳定的切削负载。动态式刀路在去除材料的过程中维持较均匀的切削负载，为高效粗加工提供支持。

在本案例中，完成粗加工后，型腔底面已经接近最终尺寸，为后续加工创造了有利条件。

优势二  从模型定义加工区域，让编程步骤更加明确

高效刀路的起点，是清楚地定义哪些材料需要去除、哪些几何体需要保留。

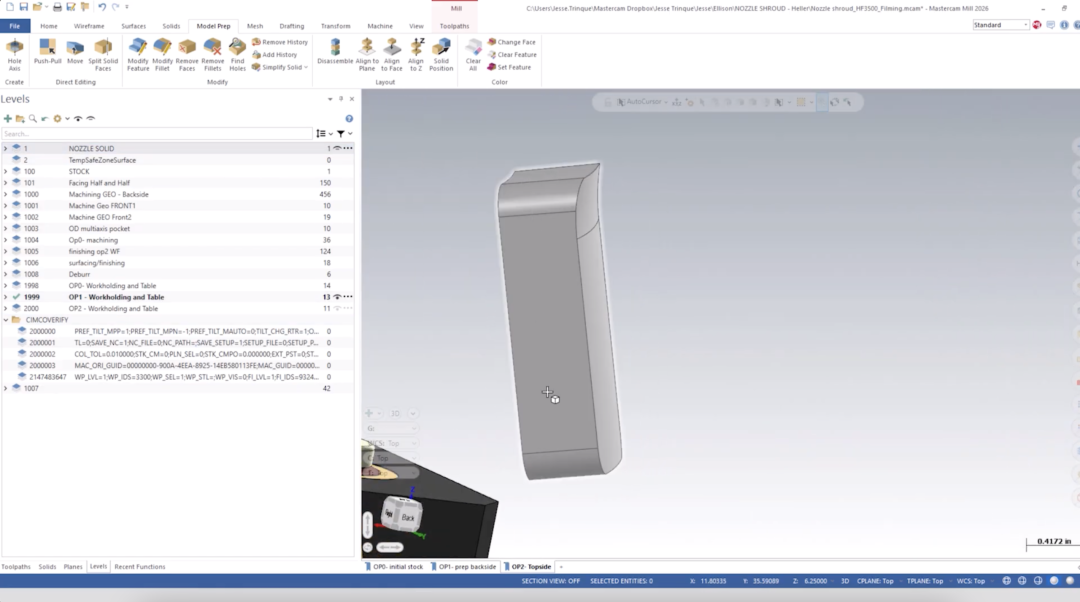

项目利用 Mastercam 的模型准备功能，选择型腔相关面并创建实体，将其作为待去除的材料体积。随后，在多轴型腔加工中指定这一实体，并选择零件本体与型腔底面，明确加工范围和余量要求。

这样，刀路计算就有了清晰的几何依据：从哪里进入、如何螺旋下刀，以及需要去除多少材料。

本案例还在壁面预留了 0.015 英寸（约 0.381 毫米）的余量，为后续侧刃铣削做好准备。

从模型准备到刀路生成，Mastercam 将几何定义与加工策略衔接起来，让复杂型腔的编程步骤更明确。

优势三  粗加工与侧刃铣削衔接，简化后续处理

面对曲面底部和倾斜壁面，选择合适的工序组合尤为重要。

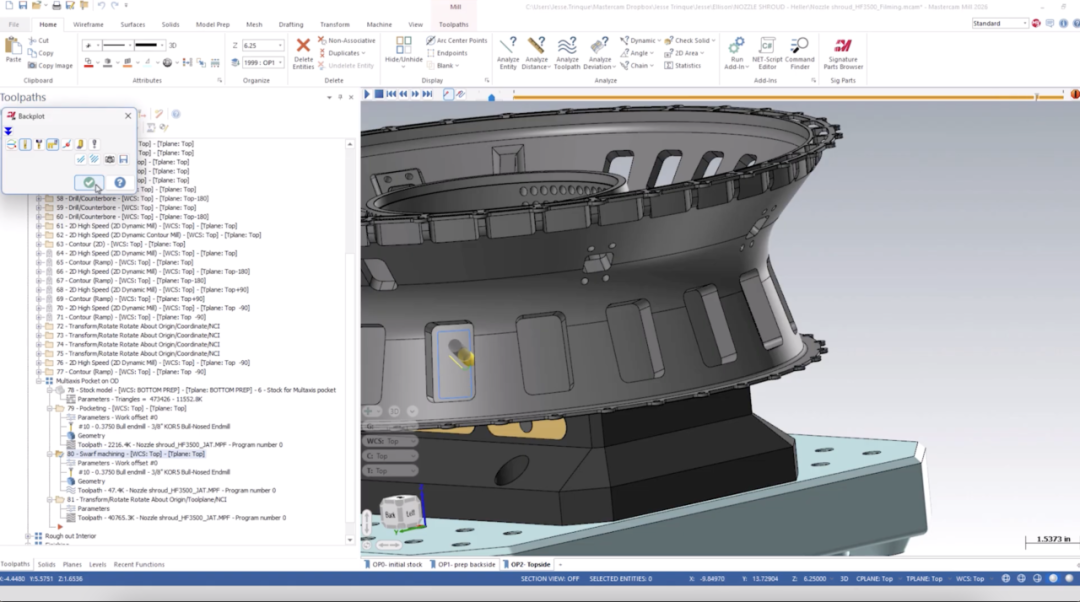

这个项目先通过多轴型腔加工高效去除材料，使底面接近最终尺寸，再使用同步五轴侧刃铣削刀路，沿型腔周边完成壁面精加工。

由此形成了一条清晰的加工路径：

多轴型腔粗加工 → 侧刃铣削精加工 → 刀路变换复用

相较于先留下大量台阶，再分别处理底面与局部区域的思路，这种工序安排让后续加工更集中，也更贴合零件特征。

优势四  一个型腔完成编程，重复特征快速复用

零件外周分布着多个相同的型腔。如果逐个编程，几何选择和参数设置就需要反复进行。

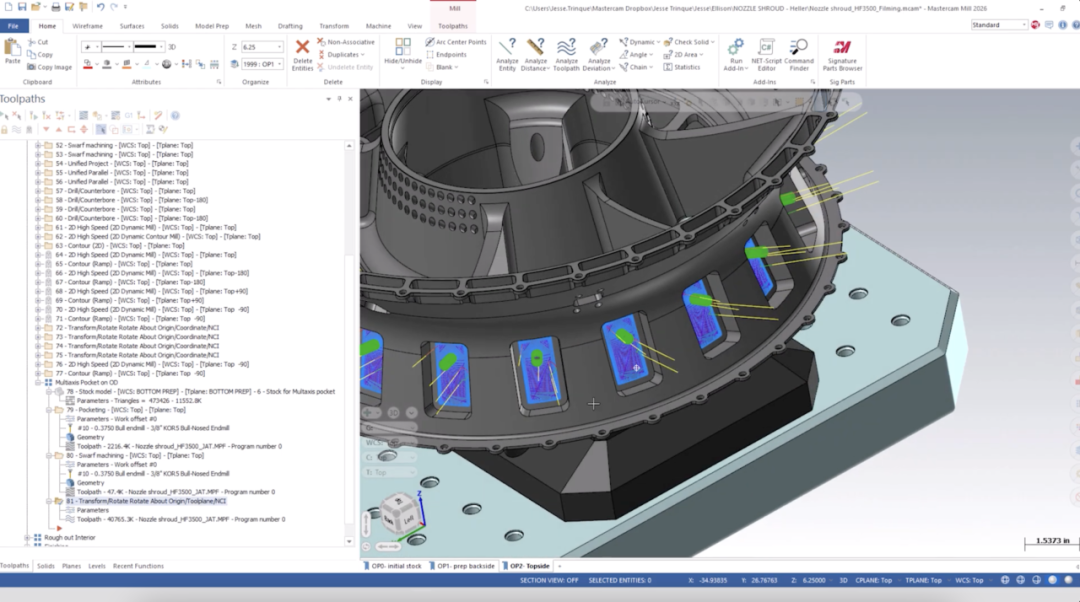

在 Mastercam 中，编程人员只需先完成一个型腔的刀路，再通过刀路变换功能，将其绕零件变换到其他对应位置，即可完成这些重复型腔的编程。

对于本项目，这意味着减少重复操作，并让相同特征沿用一致的加工策略。

复杂特征的编程成果，可以直接用于后续重复特征。

这个项目展示了 Mastercam 如何围绕零件特征组织加工：用模型准备明确材料去除范围，用多轴动态式刀路处理曲面型腔，再通过侧刃铣削和刀路变换完成精加工与重复特征编程。

从曲面适应能力，到稳定的切削负载，再到工序衔接与刀路复用，Mastercam 的优势体现在每一个具体环节中。

面对那些“看起来简单，实际并不好加工”的特征，合适的策略，正是提高编程与加工效率的关键。
