OPEN MIND推出hyperMILL高性能套件扩展

发布时间:2017-01-30
来源:
阅读量:3241

2019年1月14日德国韦斯林– 最新版2019.1 hyperMILL® CAD/CAM 套件现已上市。作为领先的CAD/CAM 解决方案制造商之一,OPEN MIND 已扩展hyperMILL® MAXX Machining 高性能套件中的精加工模块。其他亮点包括工序优化以及可缩短计算时间的新功能。



“5 轴棱柱圆角精加工”是hyperMILL®MAXX Machining 的精加工模块新功能:凭借圆桶刀的几何形状与自动设置,可按高进给率铣刀工作原理使用此功能。



这一新策略通过插铣和拉刀运动,采用极高的进给率,可使锥度圆桶刀(又称圆弧段或抛物线铣刀)实现最高加工性能。此策略还可高效地应用于球头刀和圆鼻铣刀。



hyperMILL®2019.1 – 工序优化一览



hyperMILL®2019.1 铣螺纹选项经过全新设计,使编程工作更加便利、功能更加易用。该模块支持多种不同的螺纹铣刀类型,能够非常方便地控制右旋和左旋螺纹,或定义由下向上或由上向下的铣削方向。螺纹铣功能还提供自动进刀和退刀宏程序、以及一系列粗加工选项。



无需重新计算即可更改



hyperMILL®使用工单ID 管理加工工序。此前,更改此类工单编号会导致重新计算,但现在不再需要重新计算,为您节省时间。现在,工单管理改善意味着,不必后续计算相关加工工单,即可更改工单ID。通过起始值和增量值控制复合工单和加工工单的连续编号。这一新功能的优势在于结构透明化和计算时间的缩短。现在,可以稍后更改装夹位置,而不必重新计算加工工单。



标准和特殊刀具管理改善



hyperMILL®中的刀具数据库也有小而精的改善。迄今为止,只有一个注释字段。而在版本2019.1 中,用户可扩展刀具数据库。例如,可储存订单号、价格或使用寿命等信息,CAM 编程人员也能以前所未有的更优方式管理刀具。



为CAM 专业人士设计的CAD



hyperCAD®-S 是为满足CAM 使用要求而专门设计的hyperMILL®套件的CAD 组件。在版本2019.1 中,新增多段线管理。这使编程人员能够应用所有CAD 功能,可使用剪裁、接合、定向或选择功能来编辑多段线。

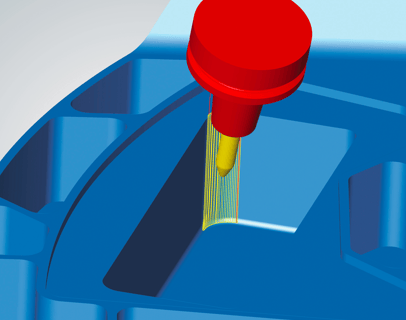

屏幕快照 2019-01-30 下午2.25.47.png

锥度圆桶刀实现高效棱柱圆角精加工

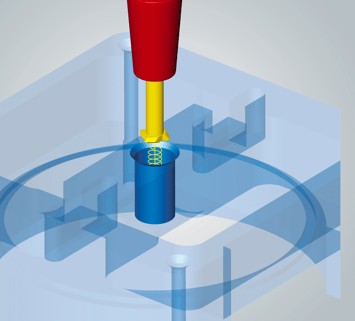

屏幕快照 2019-01-30 下午2.25.57.png

多项改善便于螺纹铣编程
