零件图的第一角法与第三角法,有什么区别?

发布时间:2022-08-10
来源:网络
阅读量:2256

在机械加工中,工厂技术人员离不开与零件图打交道,因此机械制图是必须掌握的知识。有些技术人员以前没有学过《机械制图》,在生产中凭着见得多了也能看懂加工图纸。但正是这种没有基础的感觉,有时候可能造成错误,比如将加工部位弄反。


一、机械制图投影法


依据投影原理表示物体的形状,可将物体置于任何象限内,一般将物体置于第一限象而得到投影视图的方法称为第一角投影法,因此同理可得第二、三、四角投影法。

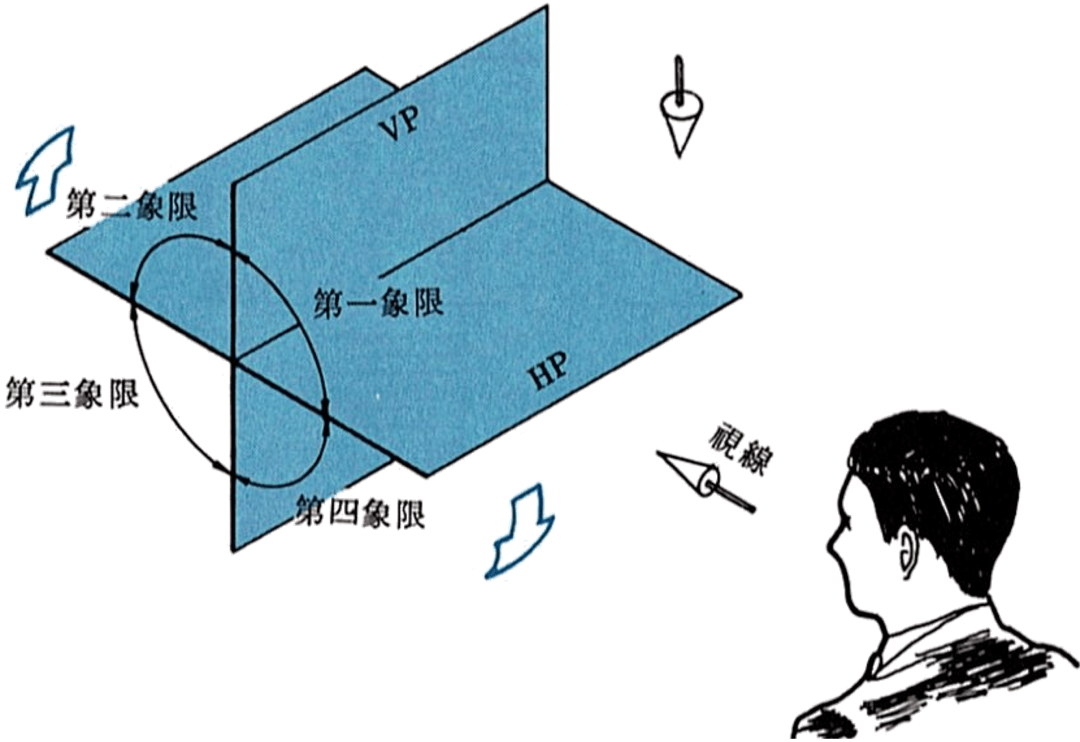

空间的四个象限

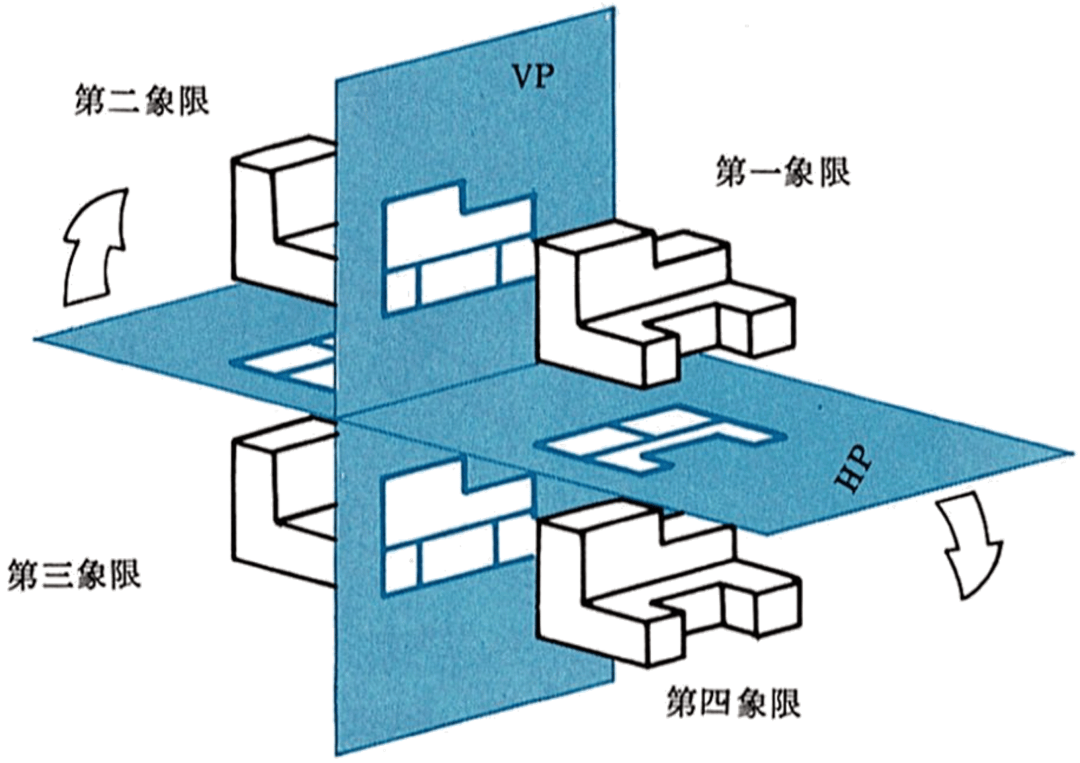

物体与四个象限


第二角投影法与第四角投影法所得视图重迭,制图与读图不易,所以不适用。


二、第一角与第三角法的区别

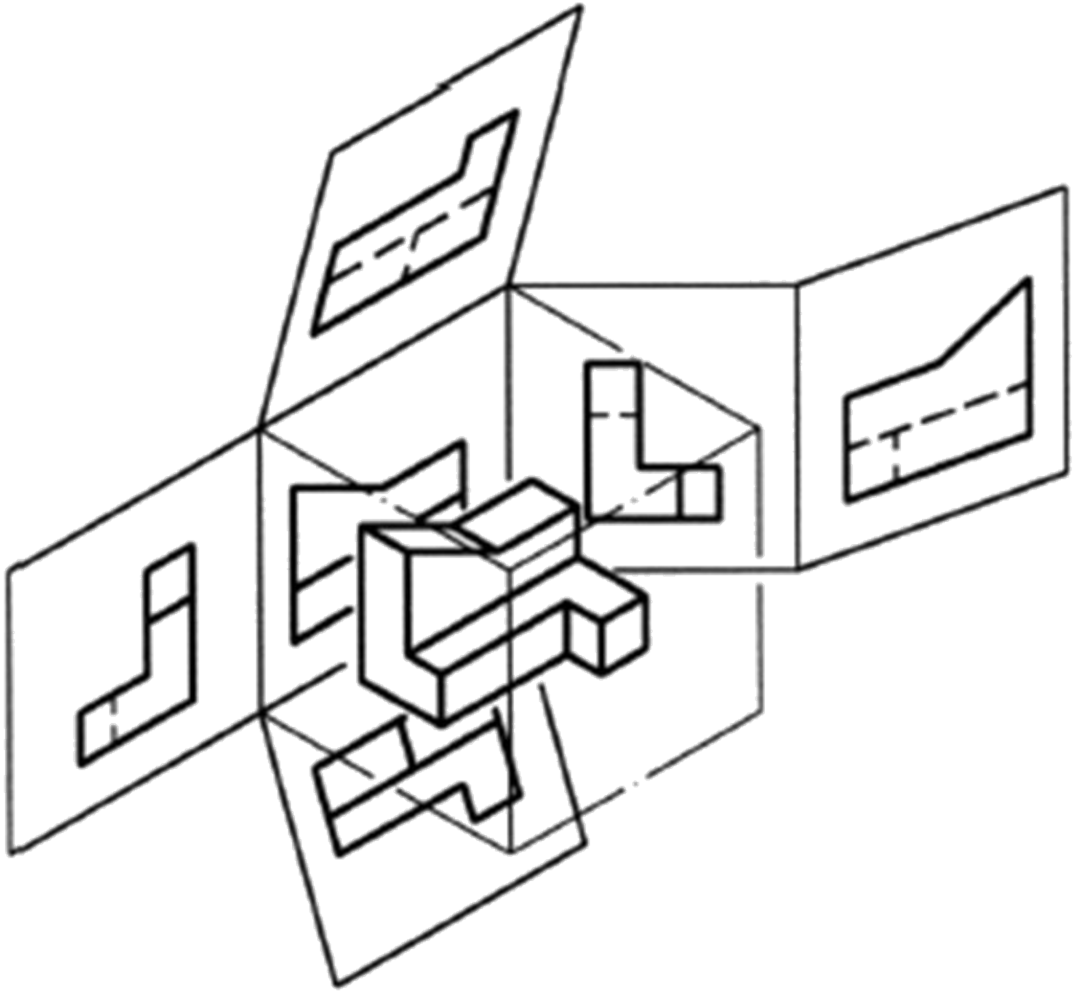

第一角法:物体置放于第一象限,得到的投影视图的方法。主从关系:观察者→物体→投影面。

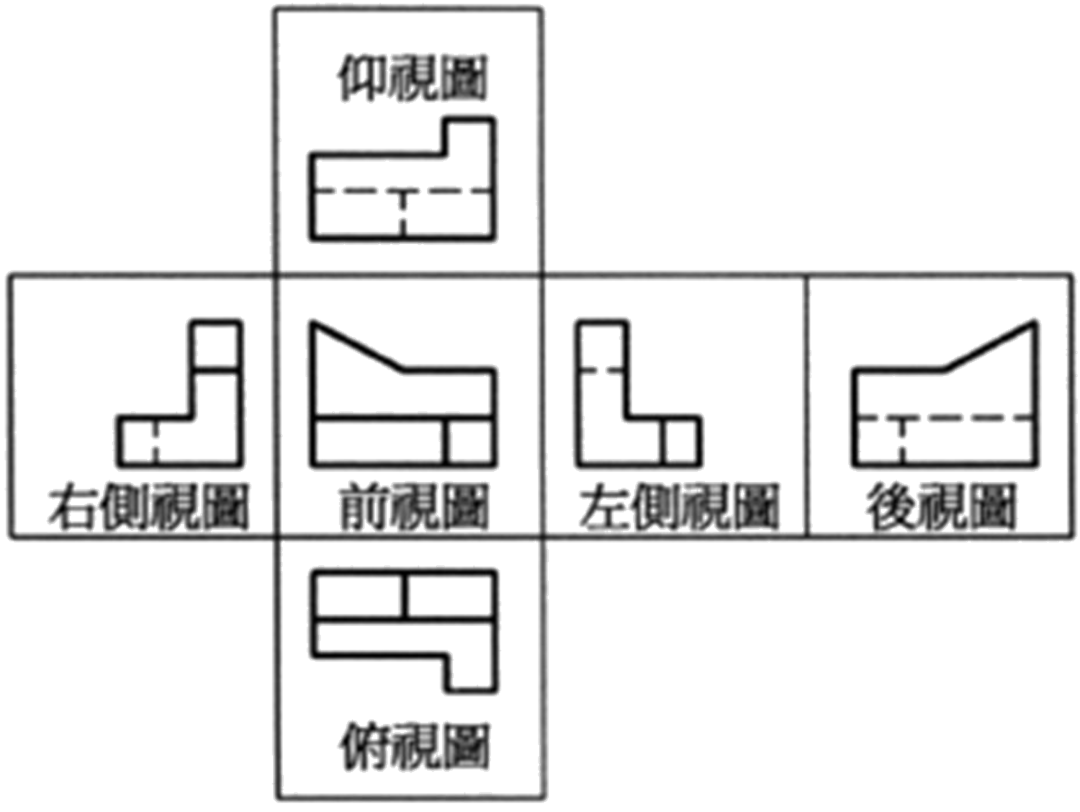

第一角法

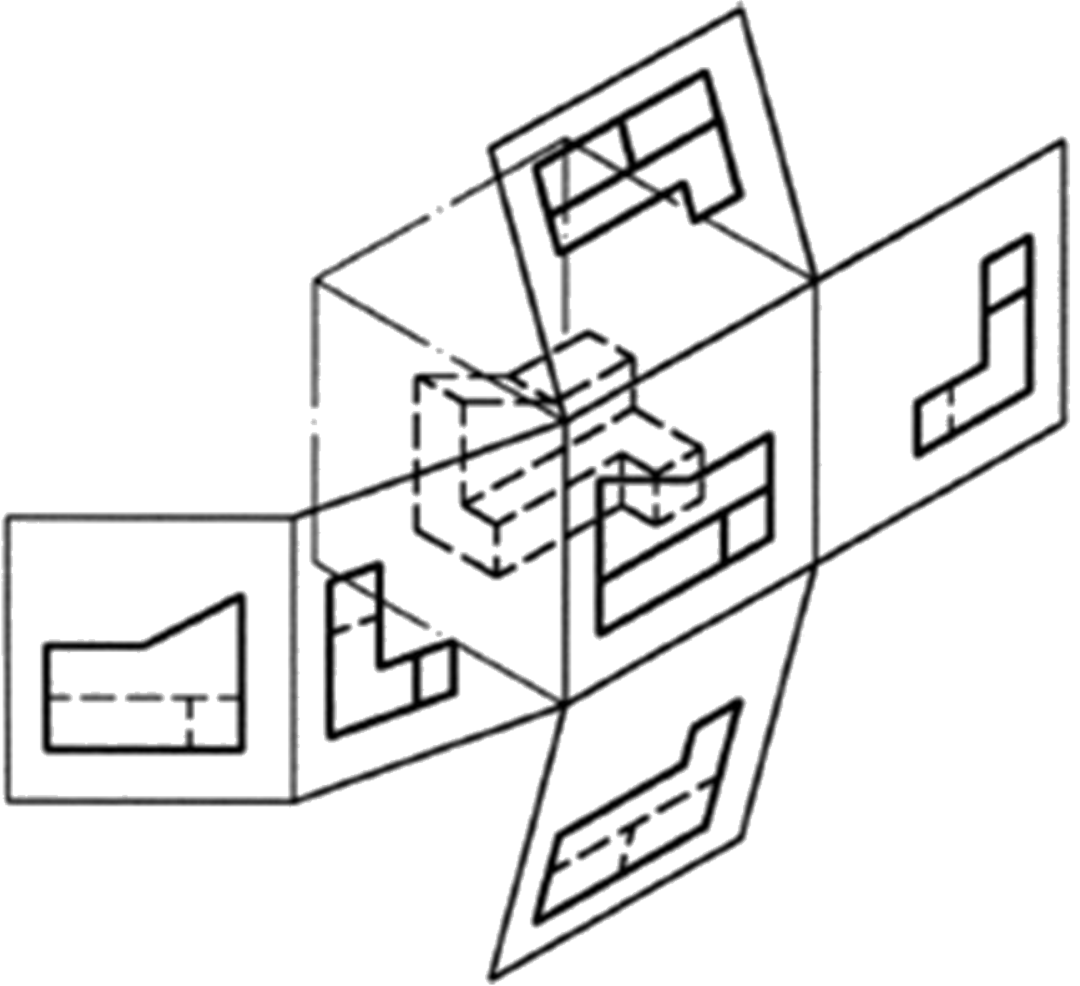

第三角法:物体置放于第三象限,得到的投影视图的方法。主从关系:观察者→投影面→物体。

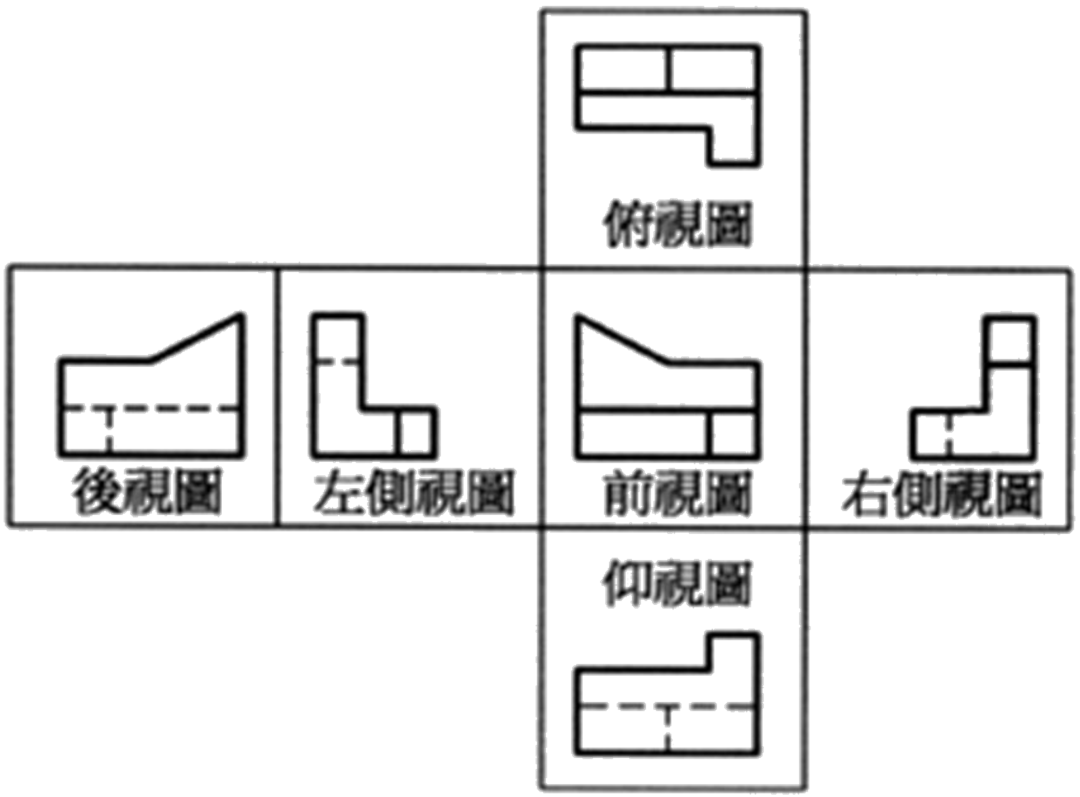

第三角法


第一角法的使用:欧洲国家,如英国、德国、瑞士等。


第三角法的使用:美国、日本等。


中国的国家标准CNSB1001规定,第一角法与第三角法皆适用,但同一张图中,不得同时采用。


机械图纸中一般要用如下图示注明所用投影法:

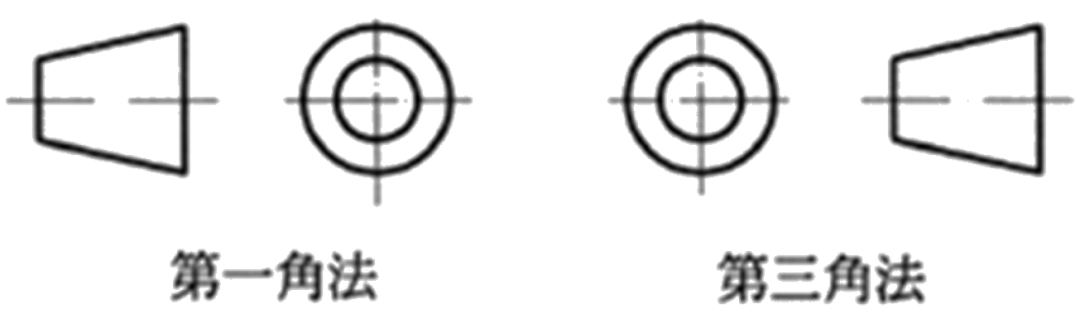

投影法的表示
