高端数控机床为啥厉害?一探这些核心部件的奥秘!

发布时间:2023-11-24
来源:海德汉
阅读量:4735

当你欣赏高端数控加工,对那些数控机床竖起大拇指时,你是否了解这些机床的核心组成部分呢?德国海德汉正是高端数控核心技术的引领者。在市场上,海德汉的数控系统、直线光栅尺、编码器等都享有盛誉,是高端数控机床的重要支撑。


海德汉将于11月27-30日在深圳国际会展中心参加DMP大湾区工业博览会,届时将展示一系列创新产品和解决方案。欢迎大家莅临海德汉展位(5号馆5K11号)参观,让我们一同提前感受展览的精彩。


一、数控系统


1)TNC640数控系统

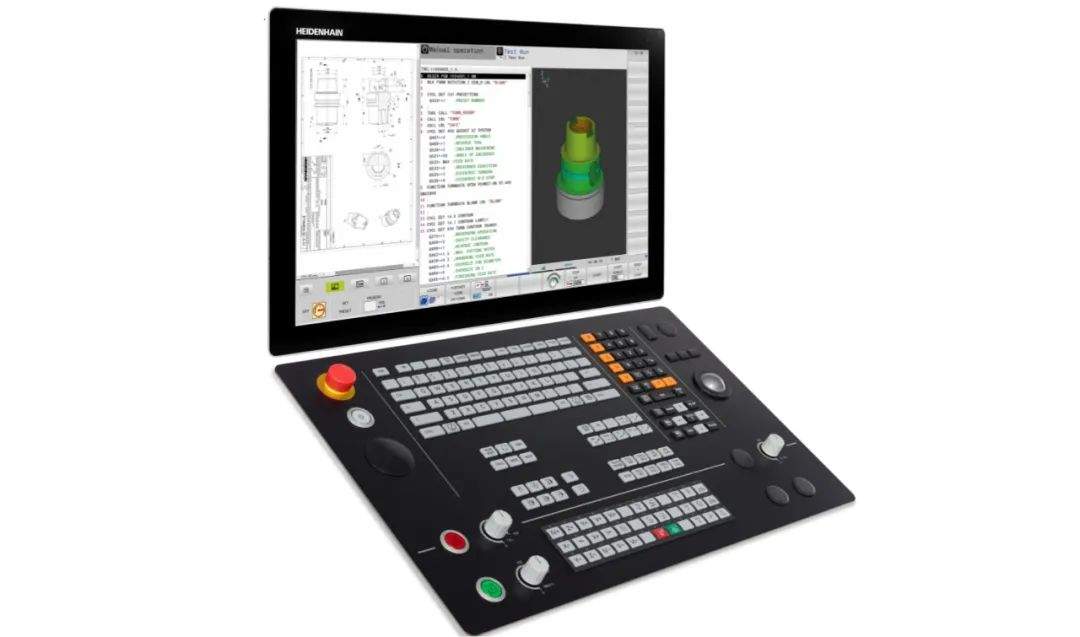

TNC 640是高端的铣削和铣车复合加工数控系统的标杆。TNC 640代表高表面质量、高精度和极短的加工时间,以及面向车间的操作和编程能力。


用户界面


在整个操作和编程期间,实用的对话和信息丰富的图形,直观易用、结构清晰和上下文相关的用户界面提供全面的信息。用海德汉面向车间应用的Klartext对话格式编程语言,在机床上直接编写铣削和车削加工程序。


部件监测


机床部件过载常常造成昂贵机床损坏和计划外停机。当超过指定的限制值时,“部件监测”功能持续地向机床操作人员报告主轴轴承的当前负载和相应的响应(例如NC停止)。“部件监测”无需其它传感器。




2)TNC7数控系统


TNC7是面向未来的数控系统,具备加工过程监测,机床部件监控,智能编程等诸多先进功能。提供创新和可自定义的用户界面,功能丰富,突出特点是触控操作顺滑精确。


加工过程监测


TNC7全新加工监测功能帮助用户可靠地达到加工效果。完成基准加工操作后,数控系统检测这些要求的变化情况,监测批量生产质量,无需任何其它传感器或外部计算机。


TNC工件监测功能提供多种工具,保护机床,灵敏地避免过载和预防性地采集机械磨损数据。


智能编程


TNC7不仅提供熟悉的Klartext对话式编程语言,还支持智能编程功能。全新开发的图形化编程功能,用户可直接在触控屏上将轮廓绘制为图形。TNC7将工件图转换为加工程序,而且能轻松修改已有的程序。


二、光栅尺和编码器

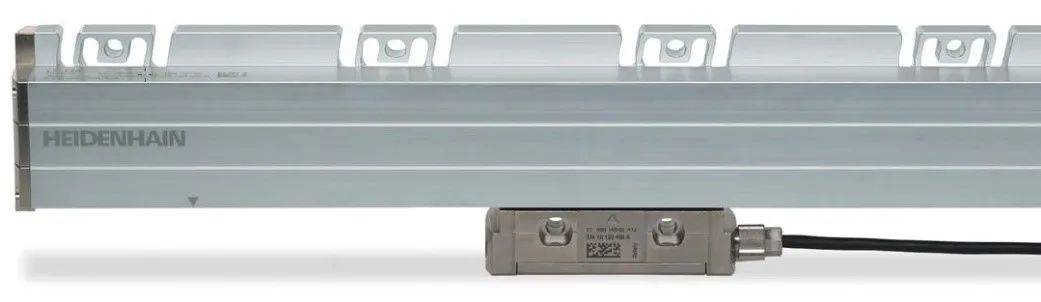

1)新一代LCxx6系列绝对式封闭直线光栅尺


近期海德汉推出的最新一代光栅尺LCxx6系列则是光刻领域产品中的集大成之作。由于其超强信号纠错能力不仅使客户的总体使用成本大大降低,并且有利于提高客户设备的总体可靠性。该系列光栅尺不仅继承了前几代产品(LCxx3、LCxx5)的综合优势,如单场扫描、高信号质量、低细分误差和方便安装等特点,还创新的使用了最新的光学扫描系统,这使得即便光栅尺内部存在液体或水珠类污染,其扫描质量仍不会受到影响。这将大大提高光栅尺的抗污染特性,对污染环境的耐受性等。


该产品适用于当前市场上常见的数控系统,如海德汉,西门子,发那科等,可帮助客户达到更加稳定、便捷和可靠的使用效果。对于机床制造商则不再需要安装任何附加过滤器,例如DA 400。大大降低成本。此外客户无需更改安装工艺,因为所有装配尺寸与前代产品完全兼容。




2)敞开光栅尺-可测量多达六个自由度的光栅尺进入新的精度维度

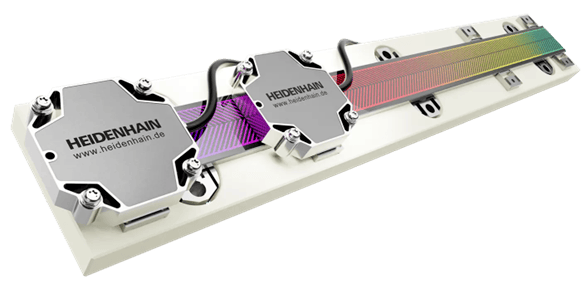

测量不止一个自由度的编码器,包括LIP 6000 Dplus和新的GAP 1000。他们的多自由度技术提供的额外反馈带来了更高的测量精度,使您能够检测和补偿多个维度中与系统相关的位置误差。LIP 6000 Dplus光栅尺带有两个角度为+45°和-45°的独立刻度,专用读数头沿着整个测量长度测量主方向X和次方向Y。得益于EnDat 3接口,这种双位置反馈通过一根电缆发送到控制器,大大减少了布线,简化了安装,并优化了运动系统的动态性能。




3)新一代RCN5001系列绝对式角度编码器

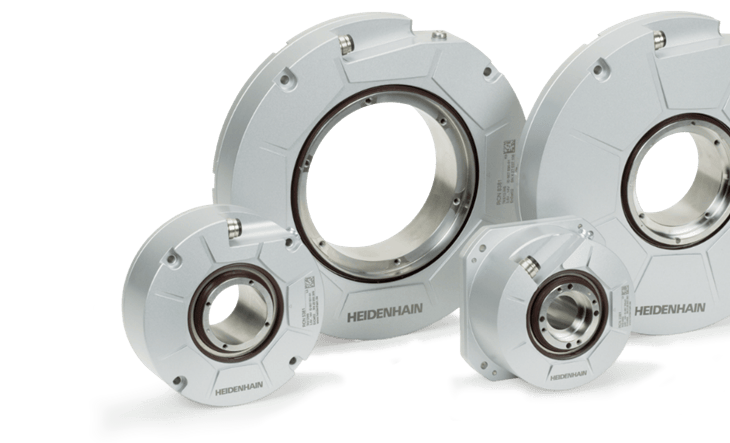

伴随着全新一代的光栅尺LCxx6在抗污染能力方面的不断推进,RCNxxx1同样具备了相似的抗污染能力,其超强信号纠错能力以及最新的光学扫描系统,使编码器即便在内部存在液体或水滴类污染(如下图),其扫描质量仍不会受到影响。因此通过提高编码器的抗污染特性,和对污染环境的耐受性,使客户设备的总体可用性加强,故障率和维护率降低,进而降低客户的使用成本。RCNxxx1系列和前代产品兼容,且具备多种接口,适配于当前市场上常见的数控系统,如海德汉、西门子和发那科等。

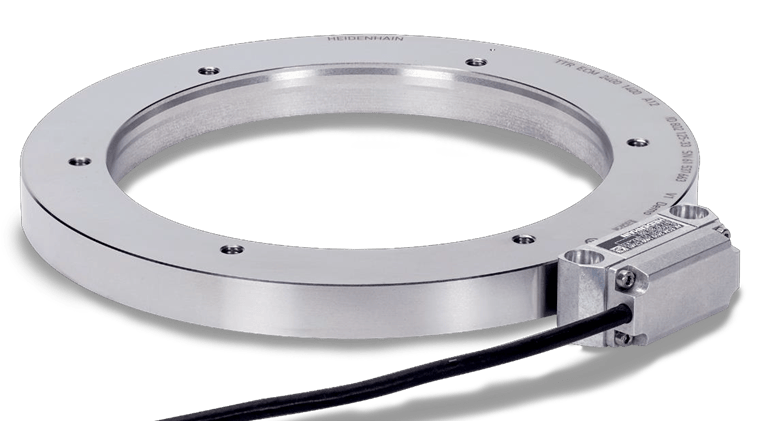

4)ECM 2400绝对式磁栅角度编码器

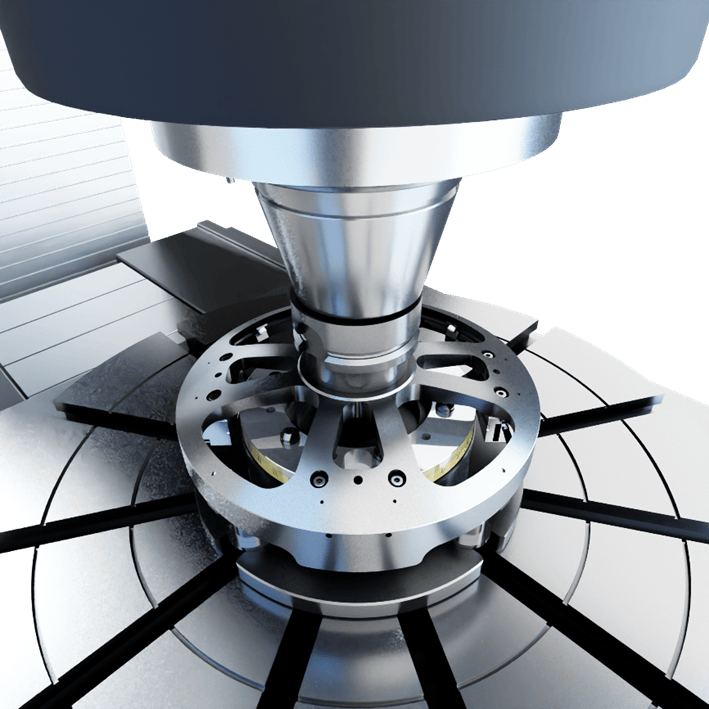

ECM系列磁栅编码器是做为降低用户总体使用成本的一个重要组成部分,该产品主要优势为磁扫描原理,对污染不敏感,其绝对式扫描技术可大大提高生产效率和系统稳定性。刻线鼓具有多种尺寸的,可提供较大的配合内径。产品具有功能安全性和机械故障排除结构,即使在高速下也可达到高精度。可以使用软件ATS和PWM 21检查安装情况。常见应用有车床:车削和铣削;5轴铣床:C轴(转台)或A轴(摆头)以及在其他类型机床的旋转轴。




5)KCI编码器-先进机器人技术的更多可能性

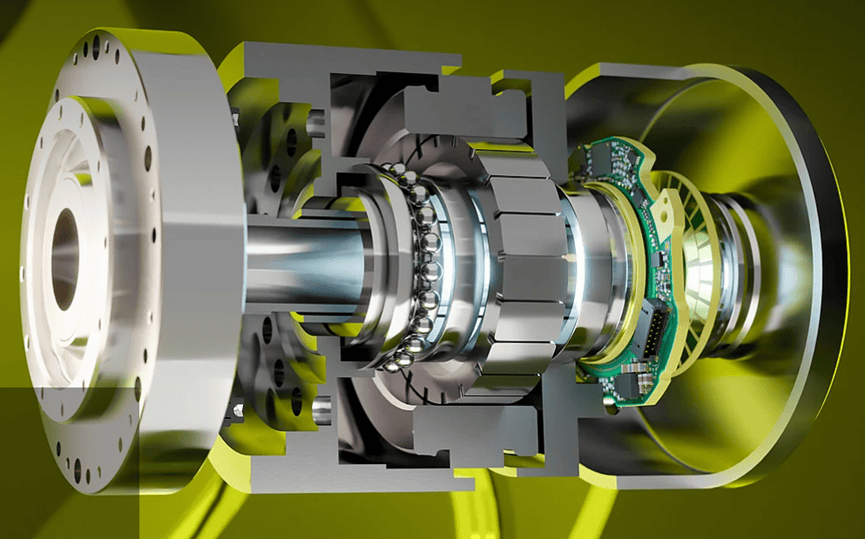

感应式旋转编码器的各种型号为您的高级机器人应用开辟了新的可能性,带有电机反馈和位置测量功能的KCI 120 Dplus双编码器有多种尺寸可以选择。海德汉的KCI120Dplus双信号输出编码器在单个设备中提供电机反馈和位置测量。通过测量变速箱的位置,KCI 120 Dplus可补偿动态、高机动性机器人中与设计相关的误差。例如,具有串行结构的铰接机器人可能包含多达六个轴,每个轴都会影响最终精度。紧凑轻便的伺服编码器现在还包括新的KCI 1318 FOT和KBI 1335 FOT,例如,它们可以直接用作电机的轴承盖。KCI 120和KBI 136是KCI1319和KBI1335的版本,设计用于直径为30 mm和40 mm的大型空心轴。




三、3D测头和长度计


1)新一代具有EnDat接口的高精度测头TS 760

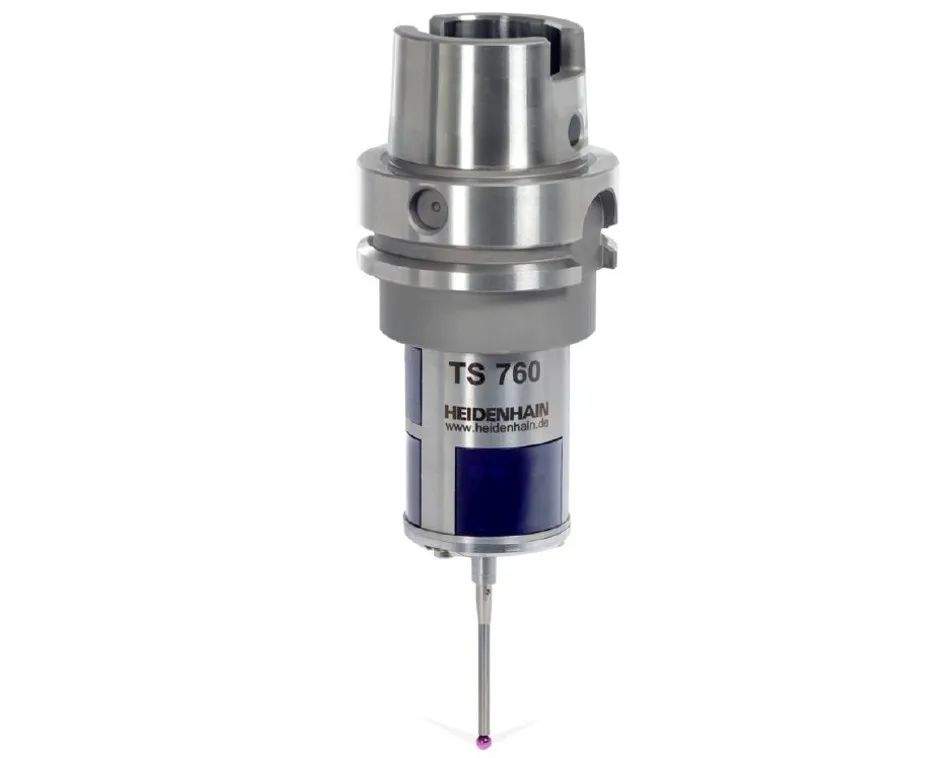

TS 760从第一个探测点开始就具有非凡的三维精度。这样可以节省探测时间。低探测力可减少敏感工件的应变。TS 760执行探测操作的速度比其前身快四倍。在1000 mm/min时,探头重复性仍可保持在0.25μm以下。如果需要,可使用集成冲洗器功能清洁探测点。允许使用高达60巴的压缩空气和冷却润滑剂。产品独具的EnDat接口技术可以在TNC屏幕上方便地使用SE 661进行调试,例如无线电频道选择。增强测头设置的用户友好性,仅需在系统的用户界面即可完成测头设置和检查测头工作状态,无需进入机床参数界面。


关于其功能,TS 760与TS 740完全兼容,并提供与TS 460相同的附加数据。此外,具有EnDat接口测头的探测精度和速度没有关系,不受速度影响。用户可以在EnDat测头界面中读到:电量信息,碰撞保护信息,信号传输质量,测头的电子标签,测头工作状态信息,以及服务信息等。




2)长度计-用于计量和生产控制

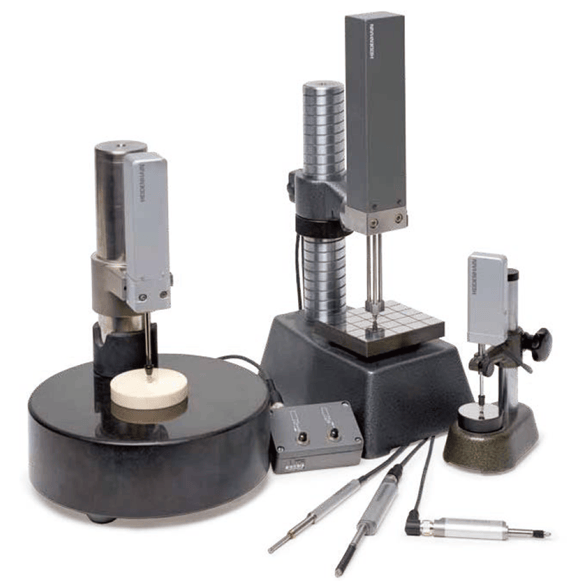

海德汉公司的长度计在产品进厂检测,生产期间的快速尺寸检查,生产或质量保中的统计过程控制或任何需要快速、可靠和精确测量长度领域发挥着重要作用。大量程设计是其突出优点:无论是5 mm还95mm的零件,都可以用同一个或同长度的长度计直接测量。无论任何应用,海德汉公司都能提供所需精度的相应长度计。海德汉CERTO系列长度计为超精密测量提供高达±0.1 μm/±0.05 μm*/±0.03 μm*的超高度海德汉METRO系列长度计的精度可达±0.2 μm;而海德汉SPECTO系列长度计结构紧凑、体积小巧,精度为±1μm。




四、其他产品


1)ETEL力矩电机


TMB+

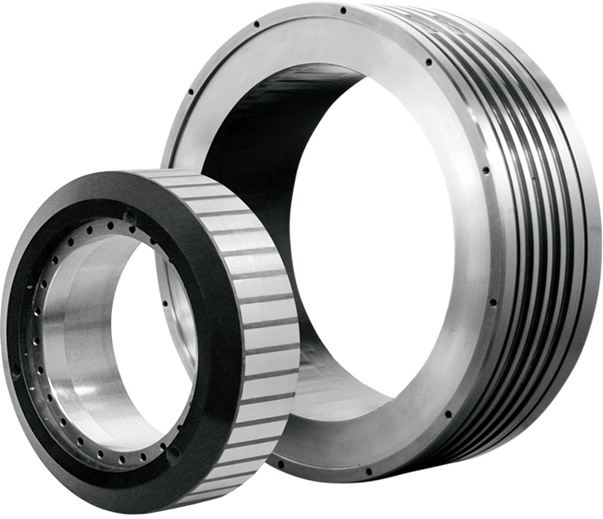

为配合机床用户在数控转台方面的应用,ETEL推出的产品TMB+,其目的就是给机床用户提供一个相对经济适用的力矩电机解决方案,它最显著特点就是低速大扭矩,更适用于数控机床旋转轴的应用,可提供带水冷槽和水冷罩两款电机产品。


TMK


TMK系列力矩电机独有的电磁设计重新诠释了力矩电机的高速性能,嵌入式磁体技术也为转子磁体提供内在机械保障,使转子有效满足机床应用的典型恶劣环境要求并提高机床可靠性和延长使用寿命。TMK 最适用于高端数控机床、铣车复合及数控磨齿机床应用。




2)RVM4000旋转轴精度检测单元


今年最新推出的RVM精度检测单元,主要用于旋转轴的精度标定及检测,可做为机床检验和验收测试的测量系统。该检测单元采用直接测量的方式,具有更高的检测系统精度(可达±0,5“),和较大的安装公差,可依据ISO 230-2, VDI/DQG 3441, ISO 230-3等公认标准生成测试程序及报告。
